家用双控DP电气开关总成结构设计

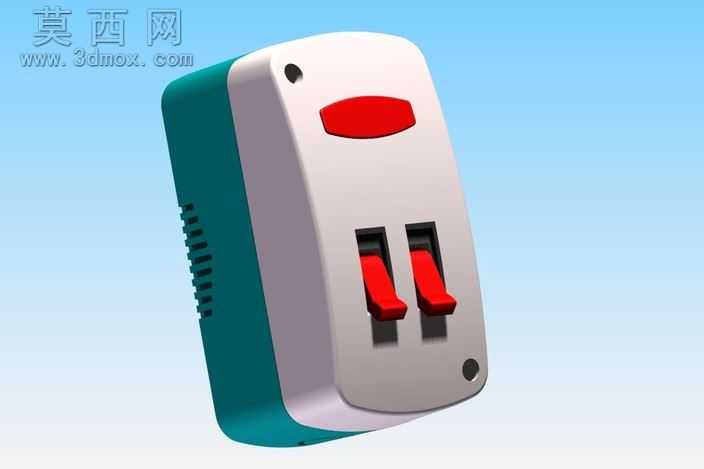

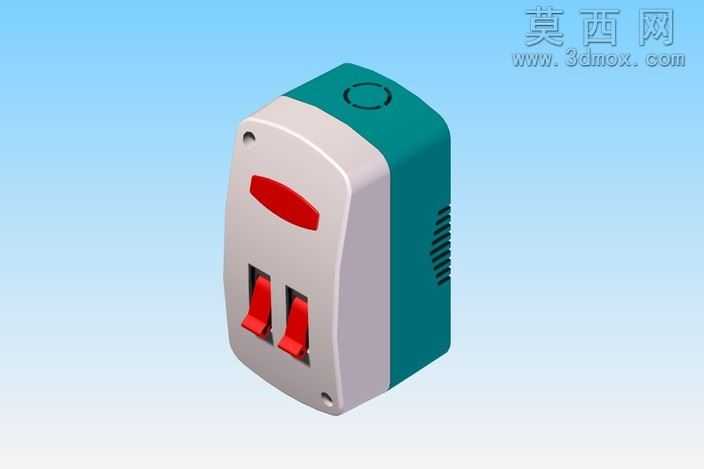

本DP开关总成三维建模采用SolidWorks完成全参数化设计，建模过程遵循自上而下的装配设计思路，先完成整体外壳轮廓的布局草图，再拆分上下壳体、操作按键、内部安装位等独立零件，确保各部件装配间隙控制在0.1-0.2mm的合理公差范围内，满足实际注塑生产的脱模与装配需求。外观渲染阶段采用哑光ABS塑料材质模拟开关壳体，正面操作区域设置醒目的红色标识按键，侧部壳体做深青色哑光质感处理，同时还原壳体侧面的散热格栅细节、壳体边角的圆弧过渡特征，以及壳体表面的安装定位孔、顶部的标识刻印区域，渲染时采用柔和的漫反射光源，清晰呈现产品的立体轮廓与材质质感，还原家用开关的真实视觉效果。结构设计上，该DP开关为双路控制结构，两个独立的红色操作拨键对应两路电路的通断控制，壳体采用上下扣合的装配结构，侧面预留散热通风槽以降低工作温升，壳体边角做R3-R5的圆弧倒角处理，既避免使用过程中的锐边磕碰风险，也符合家用电气产品的安全设计规范。内部预留了标准电气元件的安装腔体，可适配常规的触点组件与接线端子结构，安装孔位按照家用明装开关的通用尺寸设计，可直接匹配标准86型安装底盒的固定点位，兼顾产品的通用性与实用性。建模过程中对所有卡扣、定位柱等装配结构做了干涉检查，确保各零件装配无冲突，按键的活动行程预留足够的操作空间，拨键操作的摆动角度符合人体工学的按压操作习惯，整体模型完整还原了DP开关总成的外观细节与内部装配逻辑，可用于产品结构验证、外观方案评审以及生产开模前的结构校核。
