家用双控DP开关外观结构三维设计

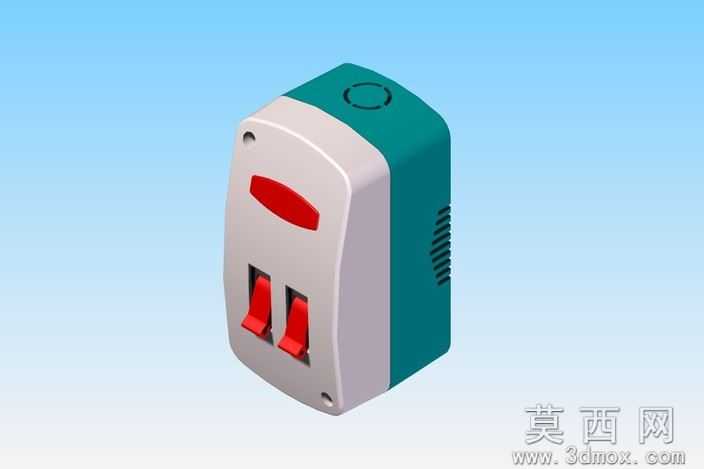

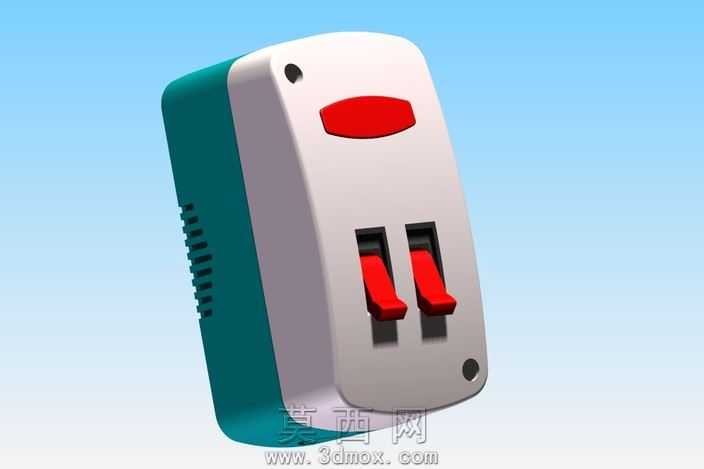

本作品为家用DP双控开关的三维数字化设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据民用开关的通用安装尺寸规范绘制外壳基体草图，通过拉伸、拔模、圆角等基础特征构建出主体壳体的圆润弧面造型，壳体侧边的散热格栅采用线性阵列特征快速生成，保证栅格间距均匀、通风面积符合低压电器的散热要求。正面的红色操作按键部分，先绘制拨杆的运动轨迹草图，通过扫描特征生成拨杆的立体结构，再配合装配体环境完成两个拨杆的限位约束，还原真实开关拨动手感的行程范围，顶部的红色指示按键通过凸台特征与壳体做配合定位，边缘做0.3mm的圆角处理避免锐边划伤。材质渲染阶段，外壳主体的浅灰白色部分采用哑光ABS塑料材质，调整粗糙度参数至0.8还原普通电器外壳的磨砂质感，侧边的深青绿色部分采用同材质不同配色的塑料材质，与正面形成视觉区分，红色操作部件采用亮面PC塑料材质，适当提高反射率突出按键的醒目提示效果，背景采用渐变天蓝色搭配柔和的环境光，通过三点布光方式打亮模型正面、侧面与顶部，避免阴影过重遮挡结构细节。结构设计上充分考虑家用场景的使用需求，壳体整体做了防误触的内凹设计，拨杆操作区域预留足够的手指操作空间，侧边散热孔朝向侧面避免灰尘正面落入，底部预留接线端子的安装空位，整体尺寸适配标准86型安装底盒的规格，建模过程中所有特征均保留参数化关联，可根据后续需求快速调整壳体尺寸、按键配色或者格栅密度，模型完成后通过干涉检查验证所有部件无装配冲突，拨杆活动行程内无结构卡滞，完全符合民用低压开关的结构设计逻辑。
