蝶阀蜗轮执行机构三辐条操作手轮

　　这款手轮是蝶阀蜗轮执行机构的核心手动操作部件，主要应用在工业管路系统的蝶阀启闭控制场景，在化工、给排水、暖通、油气输送等领域的管线上，当气动、电动执行机构需要手动旁通操作，或是纯手动蜗轮式蝶阀的日常操作中，这类手轮都是直接与操作人员交互的关键零件。从实际使用场景来看，这类手轮需要适配蜗轮箱的输入轴，通过轮盘的圆周转动放大操作力矩，让操作人员无需借助额外加力杆就能轻松带动蜗轮副转动，实现蝶阀阀板的90度回转启闭，或是在调节工况下精准控制阀板开度，匹配管路流量调节需求。

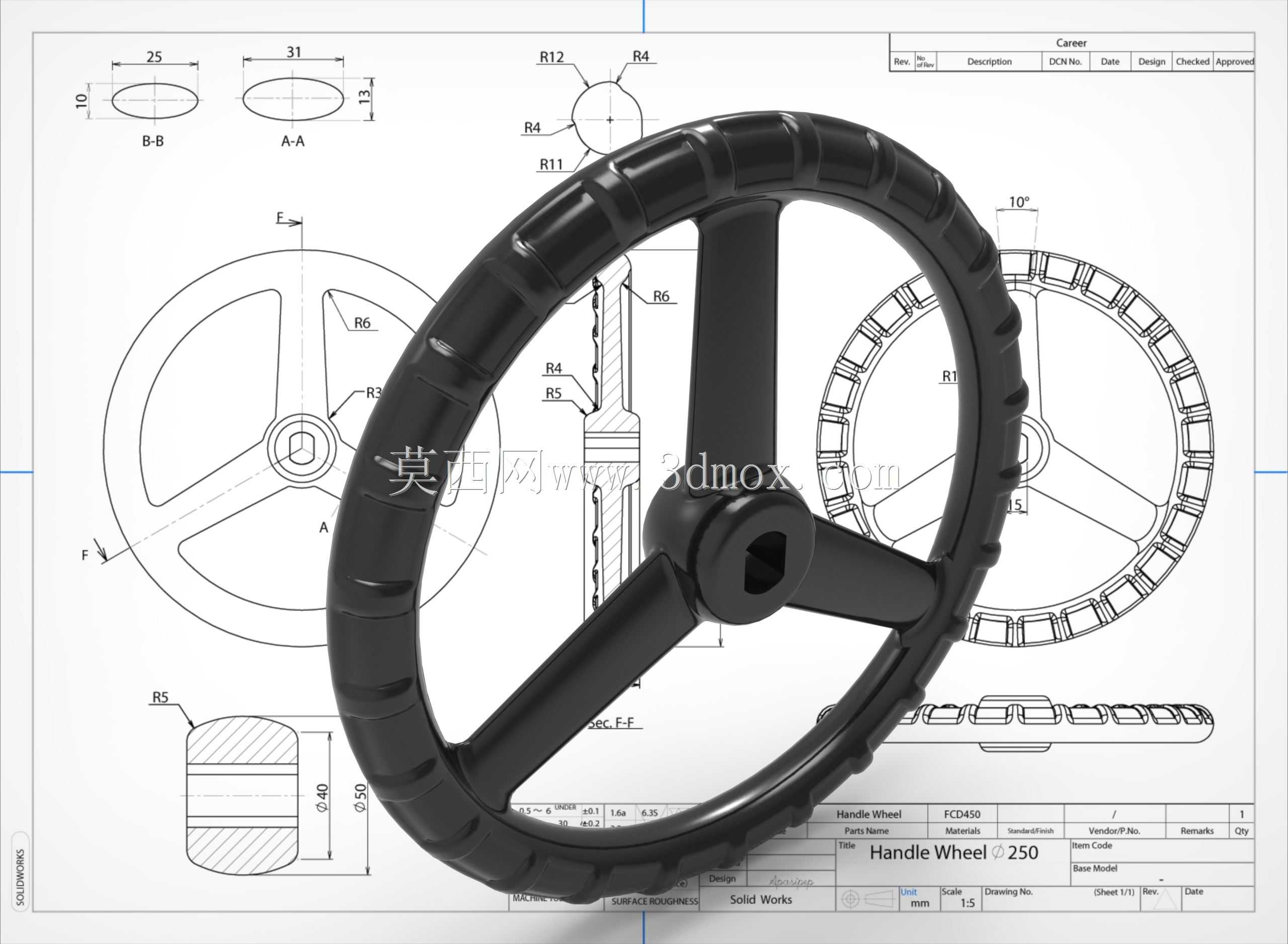

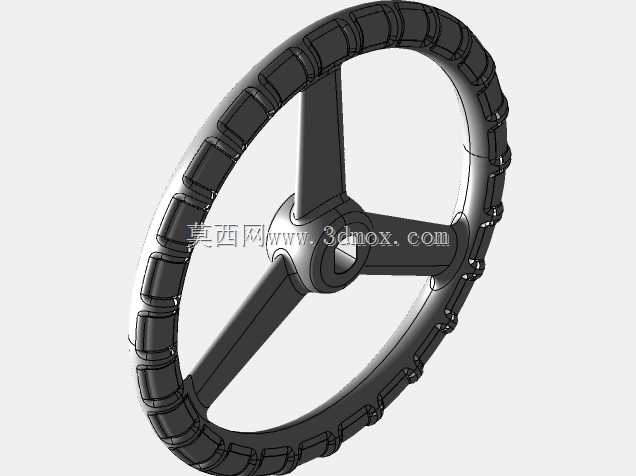

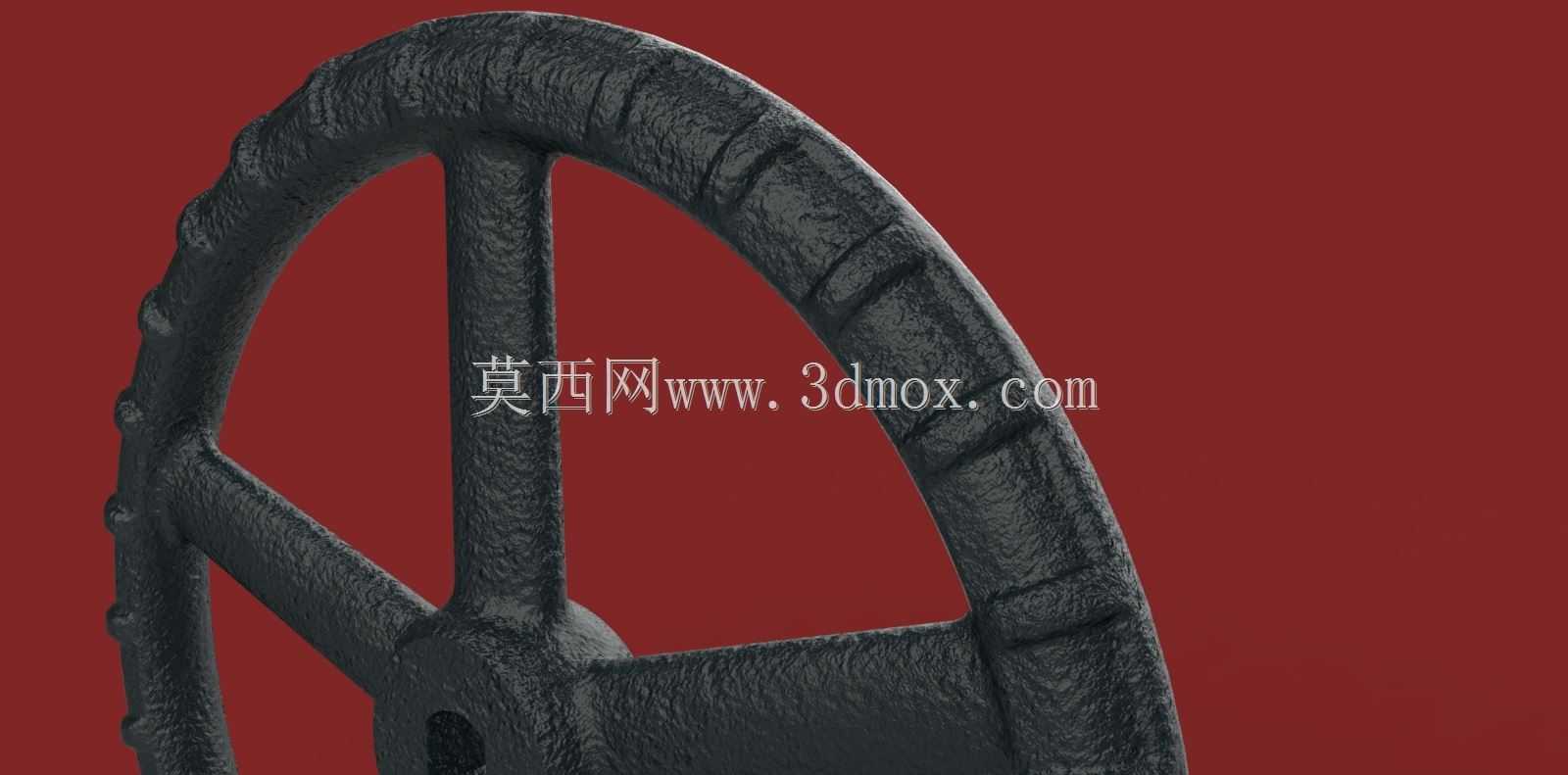

　　设计层面上，这款手轮采用三辐条对称结构，相比两辐条结构转动时受力更均匀，相比四辐条结构在保证结构强度的前提下减少了材料用量，同时轮缘外侧做了周向的防滑凸棱结构，操作人员戴劳保手套操作时也能获得足够的摩擦力，不会出现手打滑的情况，轮缘的截面做了贴合手掌弧度的过渡处理，长时间操作也不会产生明显的硌手感。中心的安装孔采用方孔结构，直接与蜗轮箱的输入方轴配合，相比键连接的圆孔结构，方孔配合不存在键侧间隙，转动时的回程误差更小，操作反馈更直接，方孔的尺寸公差严格匹配通用蜗轮箱的输入轴尺寸，安装时直接套入轴端，配合轴端的挡圈或者锁紧螺钉就能完成固定，不会出现转动时手轮跟转脱落的问题。

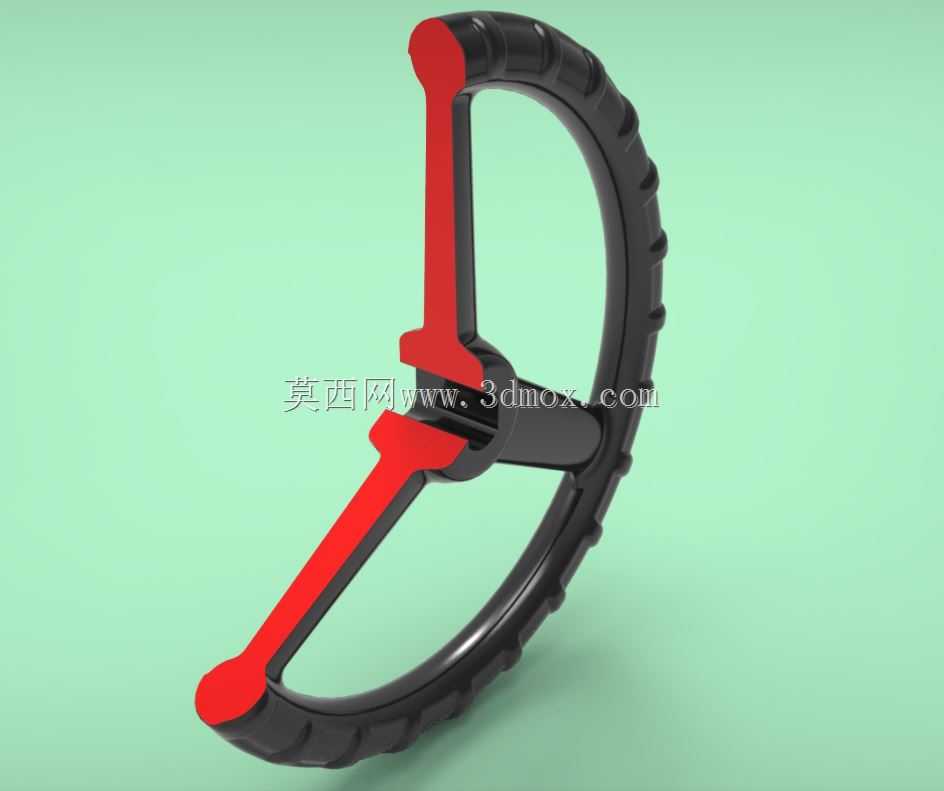

　　从安装边界来看，这款手轮的轮体外径适配公称通径DN200-DN300规格的蜗轮蝶阀，轮盘厚度控制在合理范围，不会因为轮体过厚导致安装后与蜗轮箱端盖产生干涉，辐条的厚度经过受力校核，在操作人员施加最大操作力矩时，辐条的弯曲变形量控制在弹性变形范围内，不会出现永久变形甚至断裂的情况。轮体背面做了沉台结构，安装时可以容纳轴端的锁紧螺钉头部，避免螺钉头突出刮蹭操作人员衣物或者手套。中心轮毂部分的厚度做了加强处理，因为方孔位置是扭矩传递的核心受力点，加厚的轮毂可以分散方孔侧壁的挤压应力，避免长期使用后方孔出现磨损失圆，导致操作空行程变大。

　　在实际选型匹配时，这类手轮除了要确认安装方孔的对边尺寸，还要确认手轮的转动半径是否适配现场的操作空间，若管线安装位置周边有管线或者支架遮挡，轮径过大就会出现转动到特定角度后手被障碍物挡住的问题，这款手轮的轮径经过优化，在保证足够操作力臂的前提下，尽可能压缩了外径尺寸，适配大多数工业现场的安装操作空间。另外手轮的表面做了哑光喷塑处理，在工业车间的潮湿或者多粉尘环境下，也不容易出现锈蚀掉漆的问题，长期使用依然能保持清晰的轮缘轮廓，不会因为表面锈蚀导致摩擦力下降。
