费希尔燃气调压阀结构三维数模

　　这款调压装置的三维数模完整还原了费希尔系列燃气调压阀的实体结构，在城镇燃气管网终端、工商业燃气供气支路、小型分布式能源供气系统中，这类调压阀是核心的压力管控部件，主要作用是将上游输送来的较高压力燃气，稳定调节至下游用气设备适配的工作压力范围，同时在下游用气量出现波动时，自动维持输出压力的稳定，避免压力过高损坏用气设备、或是压力不足导致燃烧工况异常。

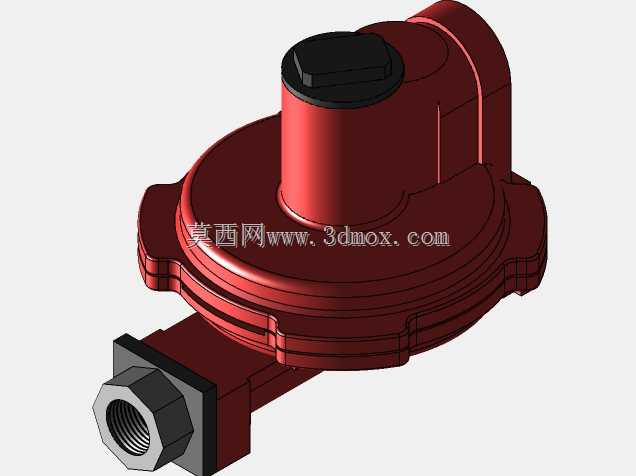

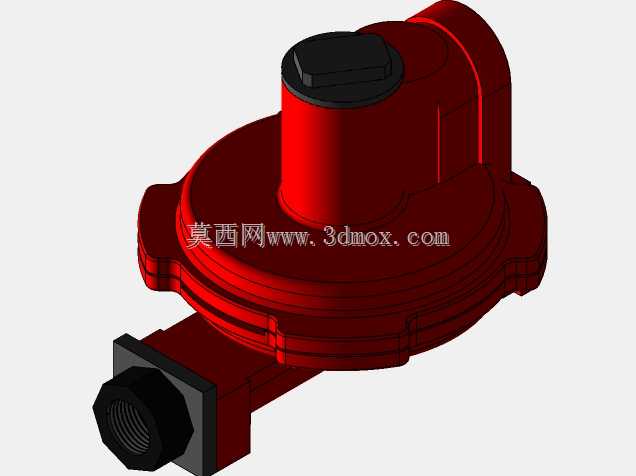

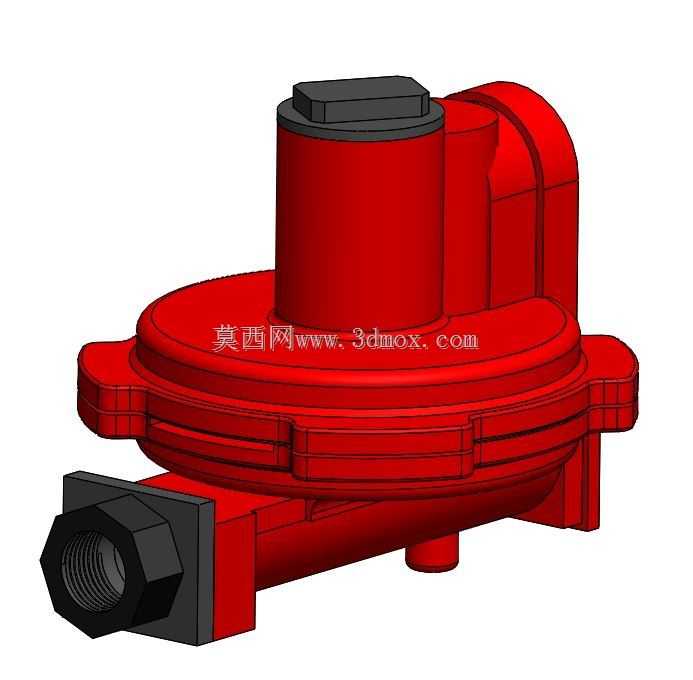

　　从结构设计来看，模型完整呈现了产品的核心组成：下部的主阀体采用膜片式调压的经典结构，上下阀盖通过螺栓压合密封，内部预留了膜片安装腔、阀杆运动通道与进气、出气流道，侧面的进气端设计了内螺纹连接接口，配套的六角锁紧螺母结构可直接与同规格的燃气输送钢管实现螺纹连接，无需额外焊接转接件，安装时的操作空间仅需预留螺母扳手的回转半径即可，适合在空间紧凑的楼宇燃气表箱、小型设备供气柜内布置。上部的调压弹簧腔采用立式圆柱结构，顶部的端盖预留了压力调节螺杆的安装位，现场调试时可通过顶部的调节结构改变弹簧预紧力，匹配不同的下游压力设定需求；阀体侧部的凸起结构为取压与安全泄压组件的安装位，模型完整还原了该部分的外形轮廓与安装接口，可直接用于管路系统的干涉检查、安装布局模拟。

　　建模过程中严格遵循实物的安装边界尺寸，进气接口的螺纹规格、阀体各方向的突出轮廓、底部的支撑凸台尺寸都与实物保持一致，在做燃气供气系统的三维布局时，可直接将该数模导入装配体，核对管路走向、安装操作空间、与周边阀件及柜体的安全间隙，避免现场安装时出现空间不足、接口错位的问题。模型的外观分色清晰区分了金属阀体、密封组件、连接接头的不同材质区域，在做方案演示、施工交底时，可直观展示设备的结构组成与安装位置，帮助施工人员快速理解装配逻辑。

　　这类调压阀的实际运行中，膜片会随下游压力变化带动阀杆上下动作，调整阀口的通气截面积，数模中各运动部件的配合间隙都按照实物的装配公差做了预留，可用于模拟阀杆的运动行程，核对全开、全闭状态下的阀口开度，验证调压结构的动作逻辑是否合理，也可作为同类型调压阀国产化改型设计的结构参考，缩短前期测绘的时间成本。
