内燃机传动用活塞杆精密结构设计

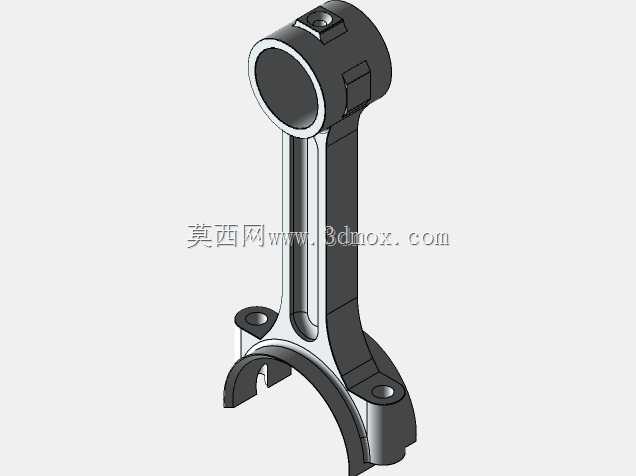

　　这款活塞杆是内燃机曲柄连杆机构的核心传动构件，主要承担活塞与曲轴之间的动力传递作用，将活塞承受的燃烧爆发压力传导至曲轴，把活塞的往复直线运动转化为曲轴的旋转运动，广泛应用于车用汽油机、柴油机以及小型通用动力机械的动力单元中。在实际工况下，活塞杆需要持续承受交变的冲击载荷、惯性力以及摩擦损耗，因此设计过程中首先对杆身的受力路径做了优化，采用变截面椭圆过渡结构，在大小头衔接处做了圆弧卸荷处理，避免应力集中导致的疲劳断裂，同时在保证结构强度的前提下尽可能削减非受力区域的材料厚度，降低往复运动的惯性质量，减少整机运转过程中的振动与噪声。从安装边界来看，活塞杆小头通过活塞销与活塞销座孔配合，配合精度控制在过渡配合区间，

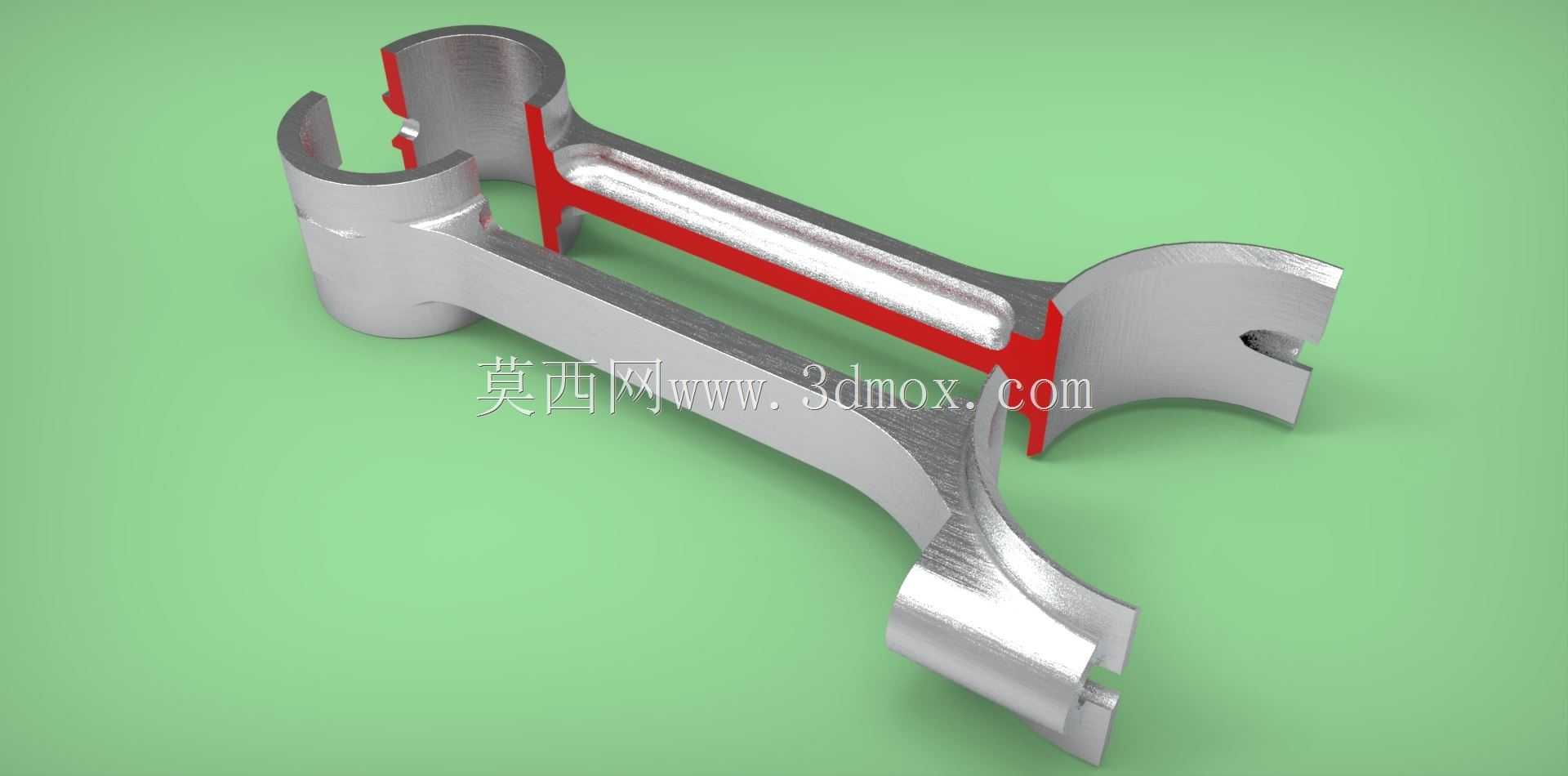

　　表面做了渗碳硬化处理提升耐磨性能，大头采用剖分式结构搭配轴瓦与曲轴连杆轴颈连接，剖分面采用锯齿形定位结构保证装配同轴度，大小头中心距严格匹配对应机型的活塞行程参数，杆身截面采用工字形设计，在轴向承压、横向抗摆两个维度都能满足额定转速下的刚度要求，避免高速运转时杆身出现弯曲变形导致的拉缸故障。设计过程中同步校核了不同曲轴转角下的杆身受力状态，针对最大爆发压力工况下的小头衬套比压、大头轴瓦润滑间隙做了参数匹配，杆身表面预留了喷丸强化的工艺余量，油孔位置做了倒角抛光处理，避免润滑油流动时出现节流损失，同时在大头端设置了喷油孔，用于向活塞内腔喷射润滑油实现活塞冷却。整个结构的尺寸链设计充分考虑了热膨胀余量，大小头孔的圆柱度、

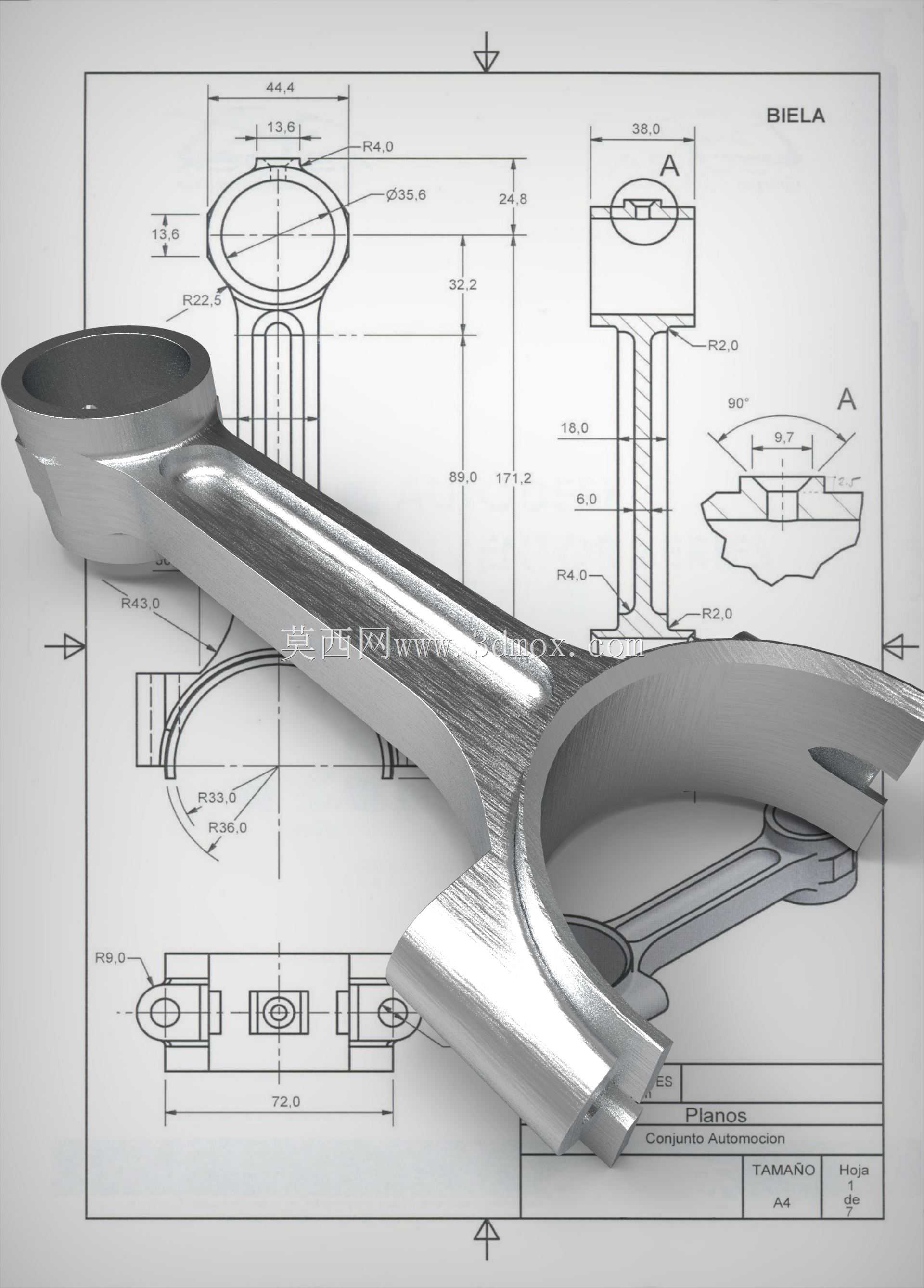

　　杆身两孔平行度都按照内燃机零部件的精度等级做了公差分配，能够直接适配同排量机型的装配要求，也可作为通用动力机械改装、维修替换的结构参考，建模过程中还原了所有工艺倒角、卸荷槽以及配合面的精度特征，可直接用于工程出图、运动仿真以及有限元受力分析。
