卧式多轴饲草切碎加工设备结构设计

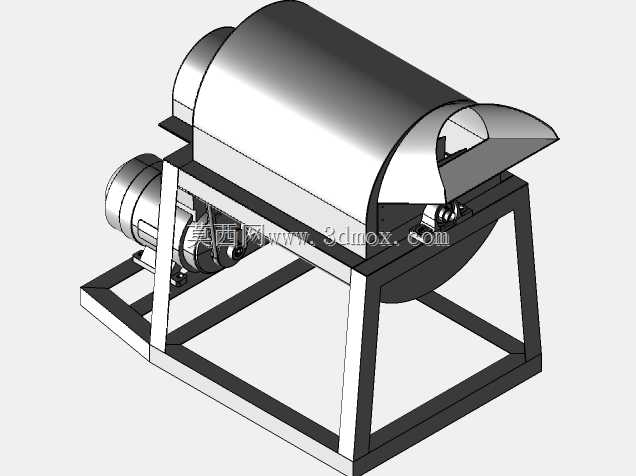

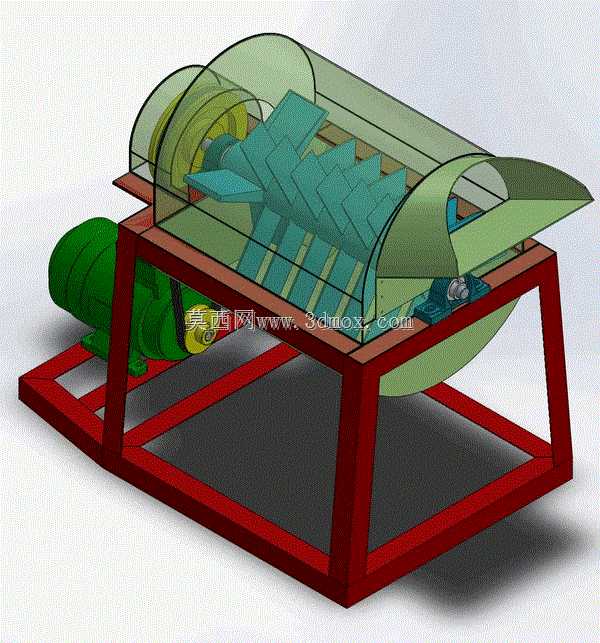

　　该设备主要面向农牧养殖领域的饲草预处理作业场景，可完成干鲜秸秆、牧草、青贮原料的定长切碎工序，适配中小型养殖散户、村级饲草加工点的作业需求，也可作为有机肥生产前端的秸秆破碎预处理单元使用。设备整体采用卧式布局，底部为型钢焊接成型的方管机架，机架支腿采用斜撑加固结构，可抵消转子高速运转产生的径向振动，无需额外浇筑混凝土安装基础，放置于硬化平整地面即可投入作业，机架底部预留的安装孔位也可适配膨胀螺栓固定需求，满足固定工位长期作业的稳定性要求。核心作业单元为横向布置的多刀转子，转子轴上沿螺旋线排布多组切刀，相邻切刀的安装角度存在相位差，可保证作业过程中切削载荷均匀分布，避免单次切削阻力过大造成动力端过载，转子外侧配套半包围式弧形定刀座，

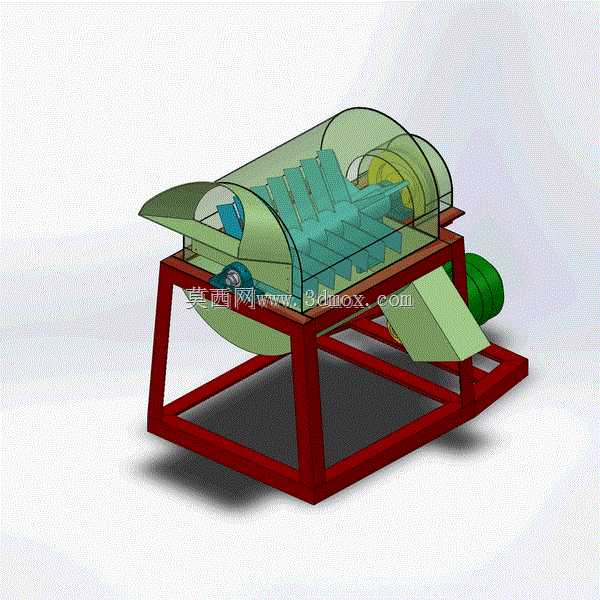

　　定刀与动刀的间隙可通过侧边调节螺栓微调，以此适配不同含水率原料的切碎精度需求，间隙调整范围控制在1-5mm区间，可实现10-50mm长度段的饲草切碎效果。设备进料端设置倾斜导料槽，导料槽的倾角设计为32度，既可以保证人工喂料时原料依靠自重滑向切削腔，又能避免作业过程中碎料从进料端飞溅伤人，切削腔上部设置透明弧形防护外罩，既可以实时观察内部切削作业状态，也能阻挡碎料向外飞溅，外罩采用快拆式卡扣固定，日常维护换刀时无需借助专用工具即可快速拆卸。动力端布置在机架侧方，通过皮带轮传动将动力传递至转子轴，传动部位配套安全防护罩，避免杂物卷入传动副，出料端设置倾斜导料板，切碎后的物料可沿导料板直接滑落至集料筐或者输送带上，无需额外设置拨料机构。

　　设计过程中重点优化了转子的动平衡性能，每片切刀的安装座都做了等重处理，转子轴两端选用带座外球面轴承，可适应一定范围内的安装同轴度误差，降低加工与装配精度要求，适合小型加工厂的生产制造条件。整机的安装边界控制在长1200mm、宽700mm、高900mm区间，整体重量控制在120kg以内，可通过小型农用三轮车完成转场作业，适配流动加工的使用需求。切削腔的弧形内壁做了顺滑过渡处理，不存在物料滞留死角，作业结束后清理内部残留物料时仅需打开上部防护外罩即可完成，日常维护难度较低。
