空间曲柄滑块连续振荡传动机构

　　该机构属于空间曲柄滑块类的连续振荡传动结构，核心功能是将单轴的连续回转运动，转换为垂直相交轴方向的高频往复直线振荡动作，可适配多类需要小行程高频往复动作的工业场景。从实际应用来看，这类结构常被集成在小型振动给料单元、精密筛分设备的激振模块、实验室振荡混匀装置的动力输出端，也可作为特种工装的微动进给执行结构，相比传统平面曲柄滑块结构，它能在垂直交错的轴系间直接完成运动转换，无需额外加装锥齿轮等转向传动部件，能大幅缩减传动链路的整体占用空间。

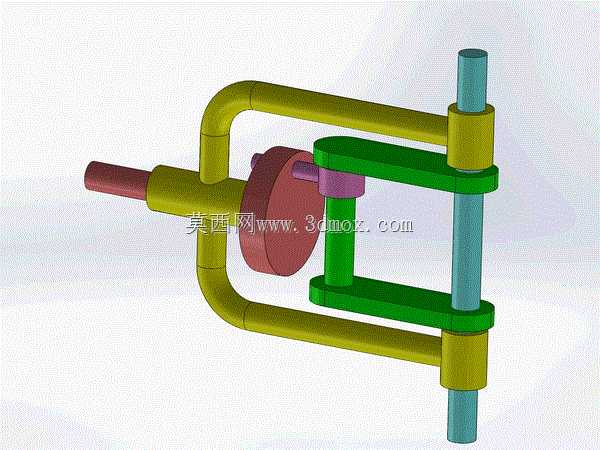

　　设计层面，该结构采用回字形框架作为曲柄的承载主体，输入端为水平布置的圆柱轴，轴端连接偏心圆盘，偏心销嵌入绿色滑块的导槽内，当水平输入轴连续回转时，偏心销带动滑块沿绿色导路做往复滑动，同时绿色导路组件通过上下两个滑套与垂直布置的导向轴配合，将水平方向的运动分量转换为垂直轴方向的连续往复振荡，整个传动链无冗余构件，运动副均采用低副连接，接触应力分布均匀，长期运行下的磨损量远低于高副传动结构。

　　安装边界方面，水平输入轴与垂直导向轴呈90度空间交错，两轴的中心距由偏心圆盘的偏心距与回形框架的内空尺寸共同决定，建模时已预留各运动构件的安全间隙，滑套与导向轴的配合长度满足长行程往复运动的导向精度要求，不会出现运动卡滞或侧向倾覆的问题。各构件的外形均采用规则回转体与矩形块组合，加工时可直接采用圆钢、方钢下料，通过普通车削、铣削工序即可完成加工，无需特殊定制的异形坯料，装配时仅需通过销轴连接各运动副，调试过程中可通过调整偏心圆盘的偏心距大小，直接改变输出端的振荡行程，适配不同工况下的振幅需求。

　　实际运行过程中，该机构的输出振荡频率与输入轴转速呈固定线性对应关系，无运动死点，在额定输入转速范围内可实现连续无间断的振荡输出，传动过程中冲击载荷小，可适配中低速轻载的连续运行工况，结构整体刚性充足，各受力构件的截面尺寸均经过受力校核，可承受往复运动过程中的交变载荷，不会出现构件变形导致的运动精度下降问题。
