纸板连杆式爪形抓取演示装置结构设计

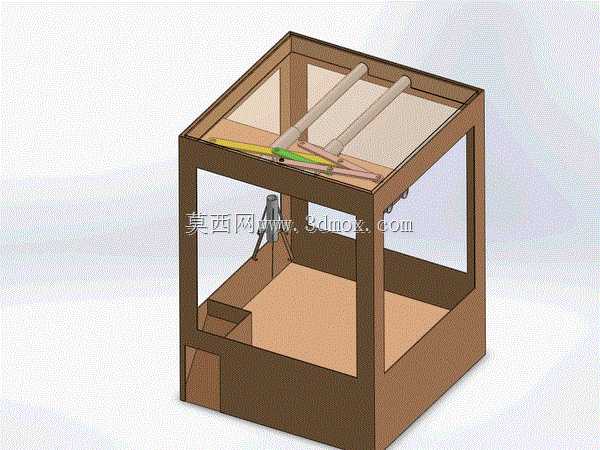

　　这款纸板制作的爪形装置，核心采用平面连杆传动逻辑实现末端爪件的开合动作，整体采用框架式立方结构搭建，主体支撑框架由瓦楞纸板裁切拼接而成，框架顶部预留传动杆件的安装定位槽，可将三组平行布置的传动杆沿槽位嵌入固定，传动杆末端连接爪形执行端，通过手动驱动传动杆的水平位移，即可带动末端爪件完成收拢、张开的往复动作，可直观演示连杆机构的力传递与运动转换过程。

　　从应用场景来看，这类简易结构装置多用于机械原理入门教学演示、青少年科创手工实践场景，无需复杂金属加工设备，仅通过纸板裁切、铰接即可完成整套机构的搭建，能够让学习者直观理解连杆传动的运动轨迹、死点位置、力臂变化等核心机械知识点，相比金属材质的教学教具，纸板材质的装置制作成本极低，修改调整便捷，可快速验证不同连杆长度对应的开合角度、夹持行程参数。

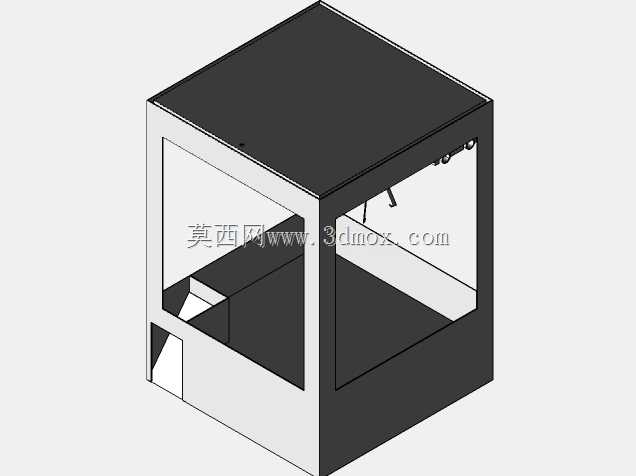

　　设计层面上，整套装置的框架采用对称式立方结构，底部预留足够的操作空间，可在框架内部放置待抓取的小型物件，验证爪件的实际夹持范围；传动杆件采用等径纸板卷制而成，与框架顶部的导向槽间隙配合，保证传动过程中无卡滞、无偏斜；末端爪件采用多段连杆铰接的设计，通过调整铰接点的位置，可改变爪件的开合角度与夹持力，适配不同尺寸的演示物件。安装边界方面，整套装置的外轮廓为规整立方体，无需额外固定基座，可直接放置在水平桌面使用，传动操作端延伸至框架外侧，手动操作时不会与框架主体产生干涉，爪件的最大开合行程可覆盖框架内部80%的水平截面范围，满足常规小型物件的抓取演示需求。

　　结构细节上，所有铰接点采用纸质铰接或简易销轴连接，既保证转动灵活性，又能控制整体制作难度，框架的拼接处采用插舌加胶粘的固定方式，保证整体结构的刚性，避免传动过程中框架出现形变影响运动精度；顶部的传动杆导向槽采用通长设计，可根据演示需求调整传动杆的初始位置，改变爪件的初始开合状态，适配不同的演示场景需求。
