带杆式圆盘凸轮传感组件结构设计

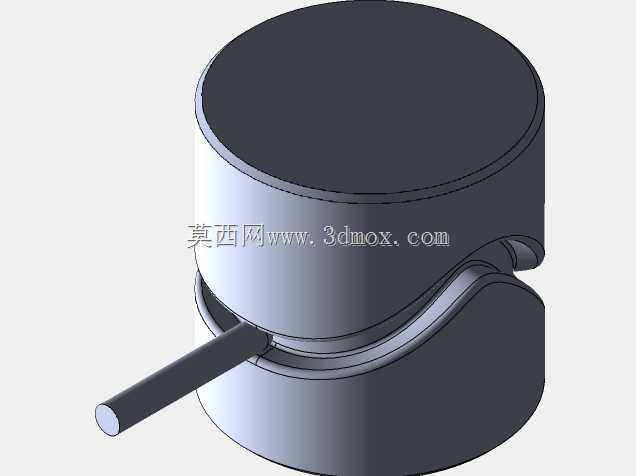

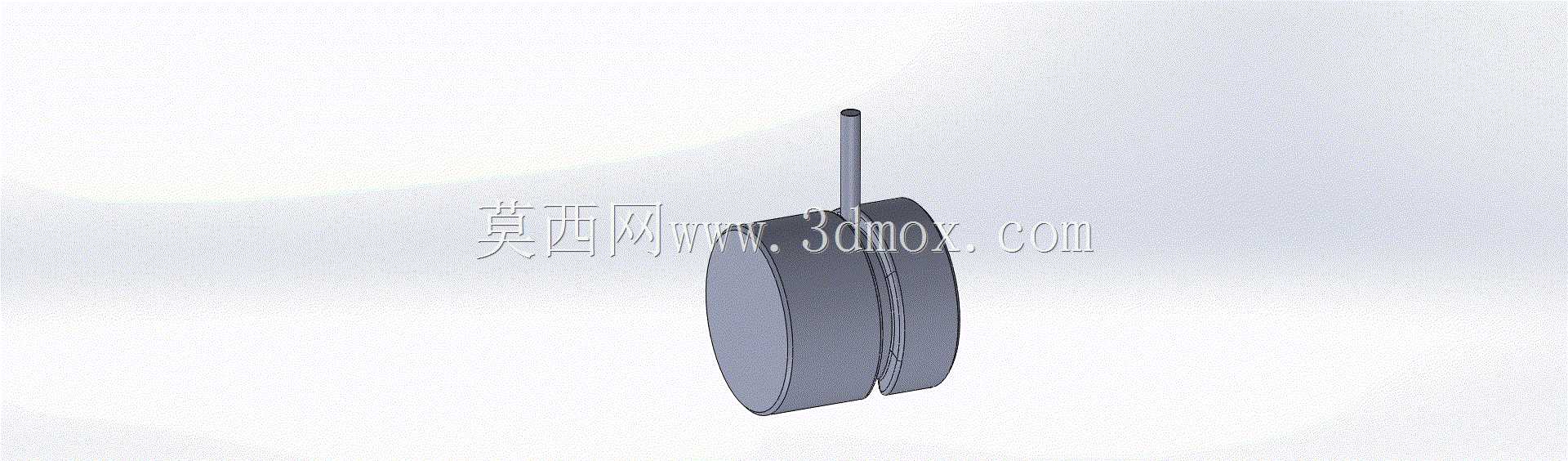

　　这款带细长杆的圆盘类构件，最初是为小型自动化检测工位的位置触发场景开发的，在轻工包装、电子元件分拣这类需要精准位置反馈的设备里，这类构件常作为传感触发端的核心执行件，配合光电或接近传感器完成工位到位、动作时序触发的功能。从结构设计逻辑来看，主体采用双片叠合的圆盘结构，并非实心整圆设计，两片圆盘之间预留的均匀缝隙，一方面是为了在安装时可以卡入设备机架的定位卡槽，不需要额外设计复杂的压紧固定结构，靠卡槽的间隙配合加侧面顶丝就能完成径向与轴向的定位，大幅降低装配时的调校难度；另一方面双片结构在保证整体结构刚度的前提下，能有效降低构件自身重量，减少随主轴转动时的转动惯量，对于高速运转的检测工位来说，更低的转动惯量意味着启停响应更快，

　　不会因为构件惯量过大导致传感器触发信号出现滞后偏差。顶部延伸出的细长圆杆是触发感应的核心工作端，杆的直径经过反复校核，既要保证足够的抗弯强度，避免长期往复转动碰触传感器触发端时出现弯折变形，又要控制杆的外径尺寸，确保能精准触发传感器的感应区域，不会因为杆径过宽导致触发信号的时序区间变长，影响整套设备的动作节拍。设计时特意将杆的安装位置设置在圆盘的边缘非圆心处，当圆盘随安装轴转动时，细长杆会做圆周轨迹运动，每转动一圈就会完成一次传感器触发，刚好匹配转盘类设备单工位循环的动作逻辑。在安装边界的考量上，圆盘的厚度、外径尺寸都做了适配常规传感器安装支架的设计，圆盘中心的安装孔采用标准公差配合，能直接适配市面上常用的微型输出轴径，

　　不需要额外加工转接轴套；细长杆的伸出长度也经过测算，既保证转动时能顺利进入传感器的有效感应范围，又不会因为伸出过长在高速转动时出现摆幅过大的问题，避免误触发相邻工位的传感元件。实际应用中，这类构件常替代传统的金属片触发件，双圆盘的结构自带定位限位功能，装配时不需要反复调整触发件的角度与位置，只要将圆盘卡入预设卡槽，锁紧顶丝就能保证触发位置的重复精度，长期运行后也不会因为紧固件松动出现触发位置偏移，能有效降低设备的日常维护频次。在细节处理上，圆盘的边缘做了小倒角处理，避免装配时划伤操作人员，同时也减少转动过程中与周边机架的剐蹭风险；细长杆的顶端做了圆弧收头，防止尖锐端头在调试过程中碰伤传感器的感应面，也能减少转动过程中的风阻与振动。
