嵌入式150瓦电机调速控制单元结构设计

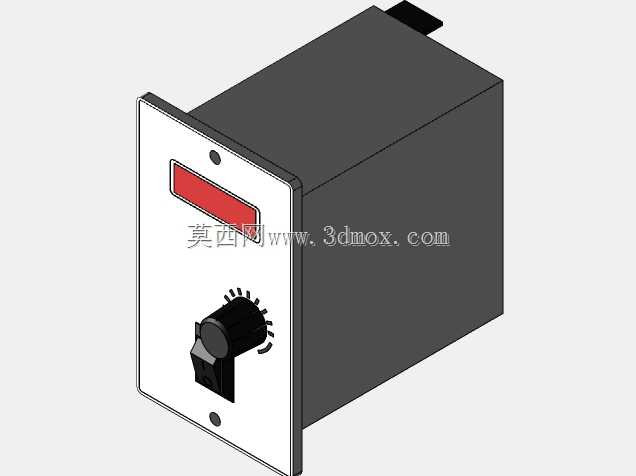

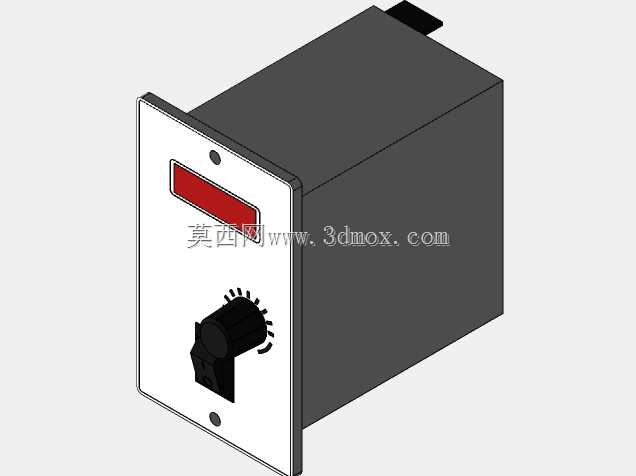

　　在小型输送线、实验台传动、轻工包装辅助工位这类对电机转速调节有刚需的场景里，这类150瓦功率等级的调速控制单元是非常常见的配套部件，它不需要复杂的变频参数设置，直接通过面板操作就能完成输出转速的调整，适配小功率交流减速电机的驱动调速需求，很多设备厂做小型专机的时候都会优先选这类结构紧凑的嵌入式控制器，不用额外做外置安装支架，能直接嵌在设备操作面板的预留开孔里，节省柜内安装空间。从结构设计来看，这个控制器采用了标准的面板嵌入式安装形态，前面板做了直角包边处理，安装时可以直接卡在面板开孔处，配合上下两个固定孔位完成锁紧，不会出现运行中松动移位的问题；面板上集成了带刻度标识的旋转电位器旋钮，旋钮周边做了档位刻度示意，

　　操作人员可以直观根据刻度位置判断当前转速档位，不用额外外接转速显示表就能完成粗调，上方的长条形显示窗口可以用来反馈运行状态或者转速数值，方便现场快速确认设备运行情况。设计的时候需要重点考虑安装边界的匹配，这类控制器的盒体部分是深入到电控柜内部的，建模时要预留足够的盒体进深空间，同时要注意前面板和设备操作面板的贴合度，包边的尺寸要比开孔单边大出2-3毫米，保证安装后能完全遮盖开孔边缘，不会露出缝隙影响防护效果；盒体后部的出线位置要预留接线空间，不能和柜内的其他走线槽、电气元件产生干涉，建模时要把后部的接线凸起部分的尺寸做准，避免实际装配时出现顶到柜内横梁的问题。从功能实现的角度，这个控制器的核心是通过电位器调整输出电压来控制电机转速，

　　结构上要保证旋钮的转动手感顺畅，旋钮和面板之间的间隙要控制在合理范围，既不能卡滞也不能间隙过大进灰，面板上的两个固定小孔要和盒体内部的安装柱对齐，锁螺丝的时候不能出现偏位导致面板变形；盒体采用整体式的方形壳体，散热面靠壳体本身的金属或者阻燃塑料材质完成自然散热，150瓦的功率等级下不需要额外加装散热风扇，能减少故障点，适合长时间连续运行的工位使用。在做设备整体三维布局的时候，这类控制器的安装位置通常会选在操作人员伸手可及的操作面板区域，高度大概在设备台面上方100-150毫米的位置，方便操作人员在调试设备的时候不用弯腰或者抬手就能调整转速，建模的时候要注意旋钮的旋转空间，不能在旋钮前方布置其他突出的操作元件，避免转动旋钮的时候被挡住；同时要考虑接线的便利性，盒体后部要预留至少50毫米的走线弯曲半径空间，方便电源线和电机线的接驳，不用过度弯折线缆导致线芯断裂。
