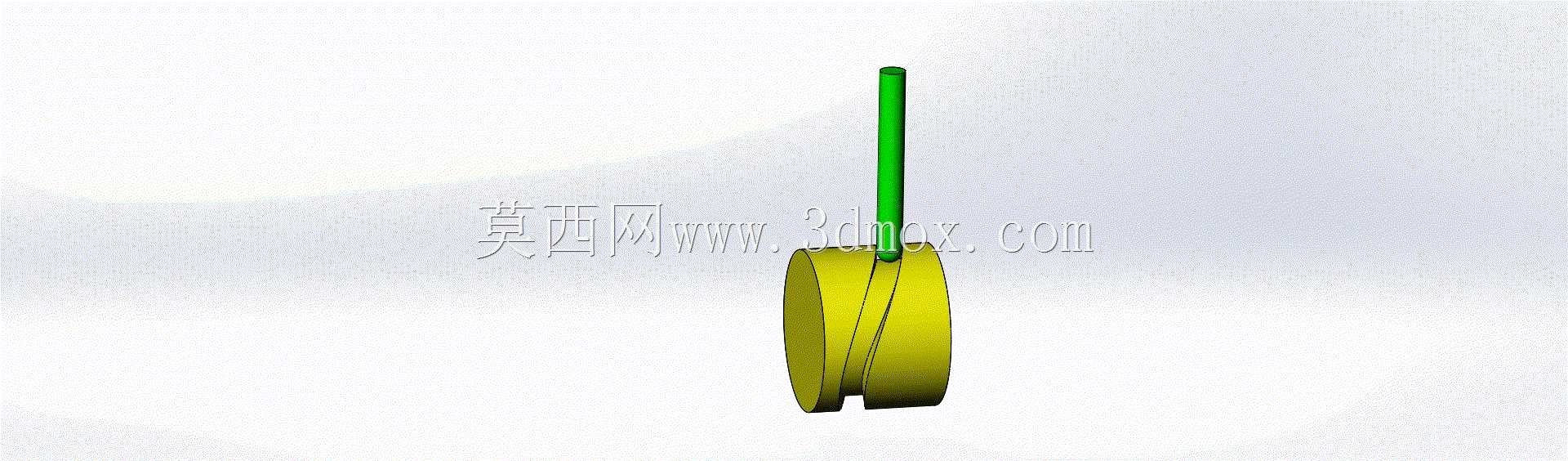

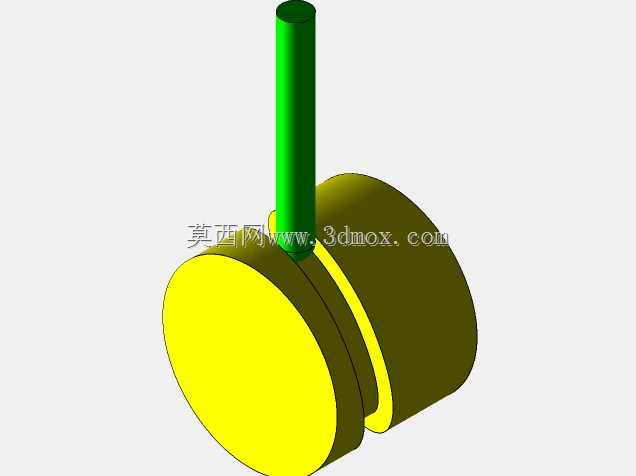

带长杆的盘形凸轮传动构件

　　该构件属于凸轮机构的核心组成部分，盘形基体搭配垂直布置的细长从动杆，可将连续回转运动转换为从动件沿杆向的规律直线往复运动，在轻工包装、纺织机械、自动化送料工位中应用广泛，能实现预设的位移、速度运动规律，满足工位间歇进给、动作时序配合的传动需求。设计阶段优先确定凸轮基圆半径，基圆尺寸直接决定整体结构的安装边界，基圆过小会增大机构压力角，导致传动卡滞、磨损加剧，基圆过大则会占用过多安装空间，需结合安装工位的预留空间反复校核压力角数值，确保推程阶段压力角处于许用范围内，兼顾传动效率与结构紧凑性。从动杆采用细长等截面圆柱结构，与凸轮轮廓接触端做圆弧过渡处理，避免接触应力集中造成轮廓面过早磨损失效，杆身长度根据从动件的行程需求确定，

　　需预留足够的导向配合长度，防止运动过程中出现杆体偏摆、卡涩问题。凸轮轮廓曲线根据实际工位的动作时序设计，不同的轮廓段对应从动件的升程、远休止、回程、近休止四个运动阶段，轮廓面的加工精度直接决定从动件的运动平稳性，建模时需保证曲线连续光滑，无曲率突变点，避免从动件运动过程中产生刚性冲击，影响整套设备的运行稳定性。安装时凸轮基体需与回转轴同轴配合，通过键连接传递扭矩，从动杆需配套直线导向结构，保证运动方向与杆体轴线完全重合，安装边界需预留凸轮转动的全周空间，避免轮廓转动过程中与周边机架、其他传动构件发生干涉，同时要考虑从动杆行程极限位置的安全余量，防止超程造成构件损坏。这类凸轮构件适合中低速轻载的传动工位，相比连杆机构结构更简单，能轻松实现复杂的运动规律，在需要固定动作时序的自动化设备中，无需复杂的电控程序即可通过纯机械结构完成预设动作，可靠性更高，对使用环境的适应性更强，在多粉尘、温湿度波动大的工业车间场景中也能稳定运行。
