四杆铰接联动传动机构结构设计

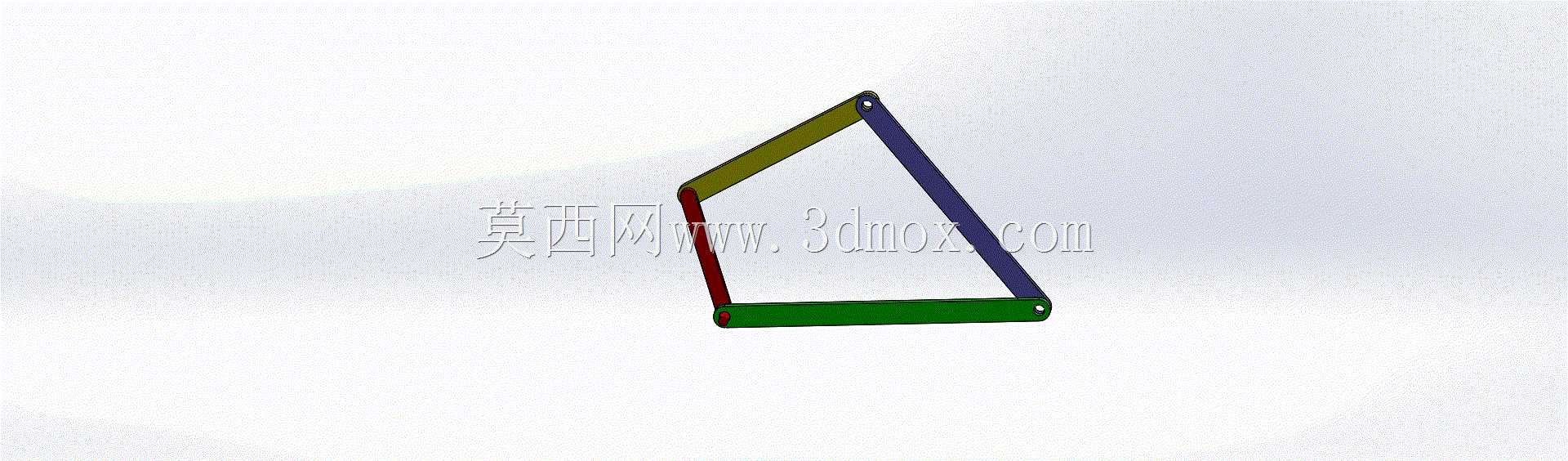

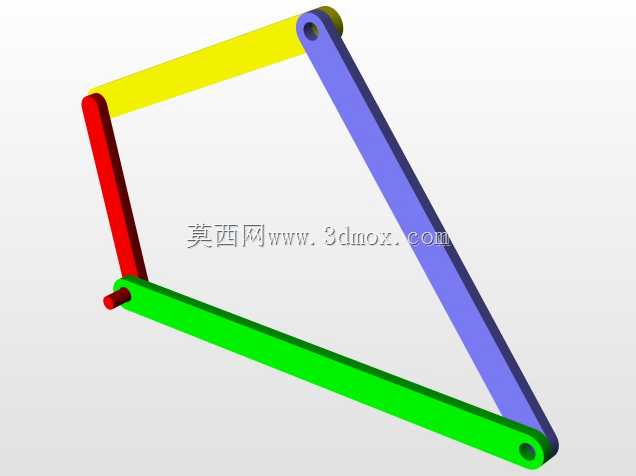

　　这套四杆铰接联动结构是典型的平面连杆传动单元，在轻工包装、物料分拣、自动化检测工位的往复动作模块中应用十分广泛，核心作用是将单一旋转动力转化为特定轨迹的往复摆动输出，替代复杂的多动力源布局，降低小型工位的执行端成本。从结构设计逻辑来看，整套机构采用四根等截面长条杆件通过铰接销轴连接形成闭合运动链，其中底部绿色杆件为固定安装机架，设计时优先确定其安装孔位间距作为机构的基准尺寸，两个端部铰接孔的同轴度公差控制在0.02mm以内，避免运动过程中出现卡滞、别劲的问题；与机架一端铰接的红色杆件为主动摆杆，可外接曲柄或者直线驱动单元作为动力输入端，杆件截面采用矩形薄壁结构，在保证抗弯强度的前提下尽可能降低运动惯量，减少启停阶段的冲击载荷；

　　与机架另一端铰接的深蓝色杆件为从动摆杆，输出端可根据实际工位需求加装吸盘、拨叉、压头等执行元件，其摆角范围通过杆件长度配比进行约束，无需额外加装行程限位开关即可实现固定角度范围内的往复摆动；连接主动摆杆与从动摆杆的黄绿色杆件为传动连杆，两端铰接孔内预留了自润滑衬套的安装空间，可适配无油润滑的长时间连续运行工况，减少日常维护频次。设计过程中首先需要根据现场安装边界确定机架的固定长度，再结合所需的输出摆角、输入端运动行程，通过连杆机构运动学解析计算其余三根杆件的长度配比，同时要做运动干涉校验，确保杆件在全行程摆动过程中不会与周边的设备机架、管线、其他执行元件发生碰撞；铰接销轴采用标准圆柱销配合开口销防脱结构，

　　销轴与杆件安装孔之间采用间隙配合，配合公差选取H8/f7，既保证转动灵活性，又不会因间隙过大产生回程误差，影响末端执行件的动作精度。整套机构的外形轮廓在最大摆角状态下也保持紧凑的四边形布局，安装时仅需固定底部机架的两个铰接点位即可，不需要额外设计复杂的支撑结构，适配各类小型自动化设备的紧凑安装空间，可直接作为基础运动单元集成到传感器检测工位的触发机构、小型物料的推送换位机构、包装线的翻盖压合机构中，相比齿轮、凸轮传动结构，这类连杆联动机构的加工精度要求更低，普通铣削、钻削设备即可完成零件加工，后期出现磨损后仅需更换铰接销轴或者衬套即可快速恢复精度，维护成本远低于其他精密传动组件。建模过程中对每个铰接位置都做了装配约束模拟，可直接导入运动仿真模块验证全行程的运动轨迹、速度变化曲线，方便设计人员根据实际输出需求快速调整杆件参数，缩短非标机构的开发周期。
