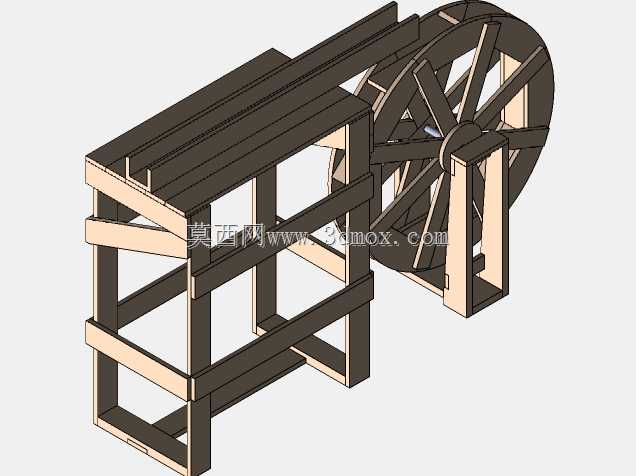

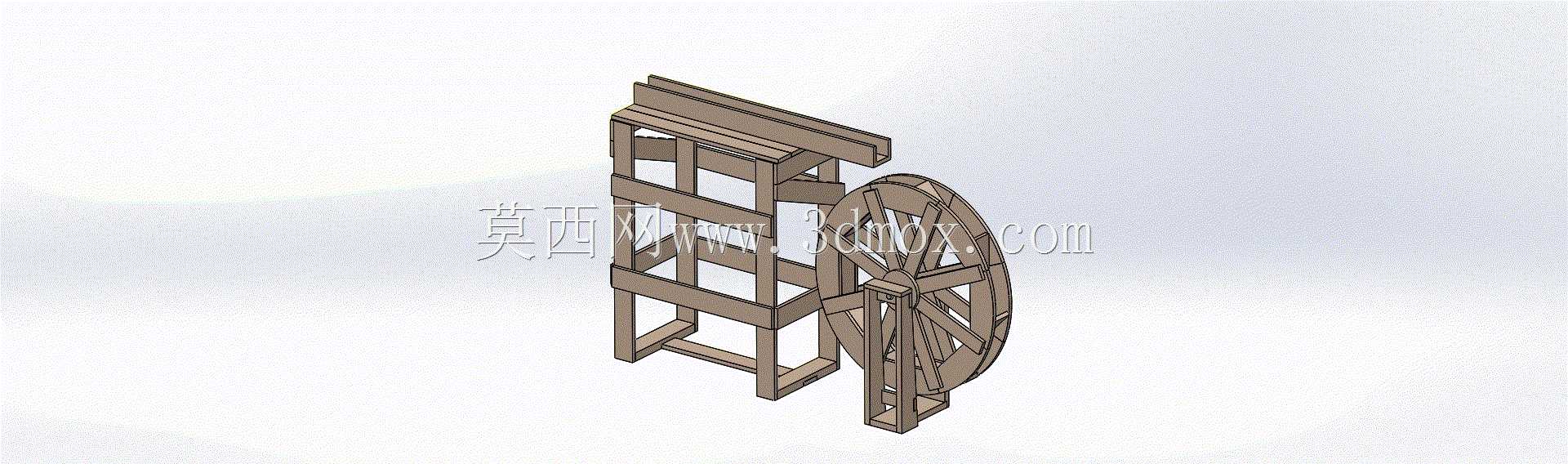

木质框架式水轮空气动力转换装置结构

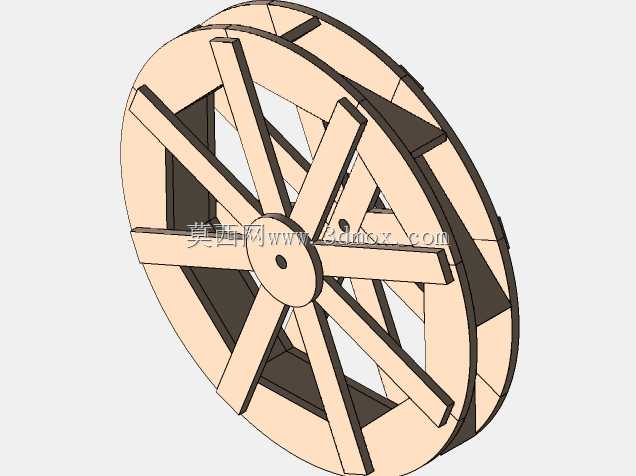

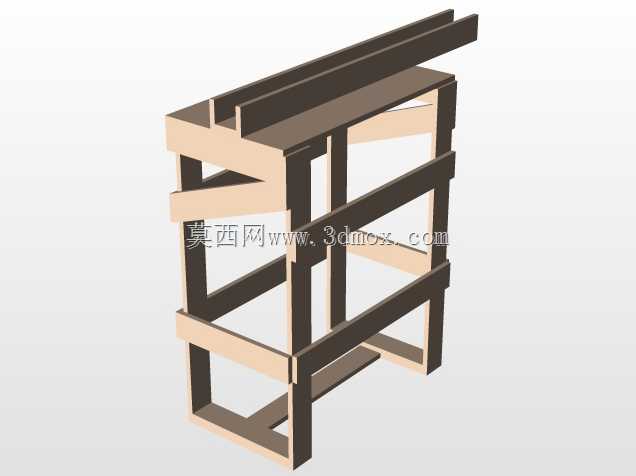

　　该结构以实木构件为核心搭建主体支撑框架，采用传统榫卯拼接逻辑完成各杆件的连接，无需额外金属紧固件即可保证整体框架的结构刚度，框架采用分层横纵梁交错排布的形式，既能够为侧部安装的轮组提供稳定的支撑基准，也可预留足够的流体通过空间，降低结构自身对流体流动的干扰。轮组采用多辐条支撑的轮式结构，轮缘处均匀布置拨水板结构，当流体冲击拨水板时可带动轮组绕中心转轴持续转动，可将流体的动能转换为轮轴的旋转机械能，可适配低流速的自然水流场景，为小型农副产品加工、简易提水作业提供原始动力输入。设计过程中优先考虑了乡村无电力场景的使用需求，所有构件均可采用常规木材加工完成，无需复杂的金属切削加工工序，普通木工即可完成构件的制作与整体装配，

　　后期维护仅需更换磨损的木质构件即可，使用成本极低。框架的底部设置有横向支撑脚，可直接放置在硬质河床或者简易砌筑的支墩上，安装时仅需调整框架的水平度，保证轮组转轴处于水平状态，即可让轮组正常受流体驱动转动，轮组与框架之间预留了足够的转动间隙，避免轮组转动过程中与框架杆件发生运动干涉。轮组的辐条采用等角度均匀排布的形式，可保证轮组转动过程中的动平衡，降低转动过程中的振动与异响，拨水板的角度经过优化，可在流体冲击时获得最大的推力矩，同时在轮组转出水面时可快速沥干表面附着的水体，降低轮组转动的无用阻力。框架的上部设置有横向延伸的导水板结构，可将上游来水导向轮组的拨水板区域，提升流体的利用效率，避免水流从轮组侧方流走造成动能浪费，整体结构无复杂精密构件，对使用环境的适应能力极强，可在户外露天环境下长期使用，仅需做基础的木材防腐处理即可大幅延长使用寿命。
