曲柄摇杆式垂直升降传动机构

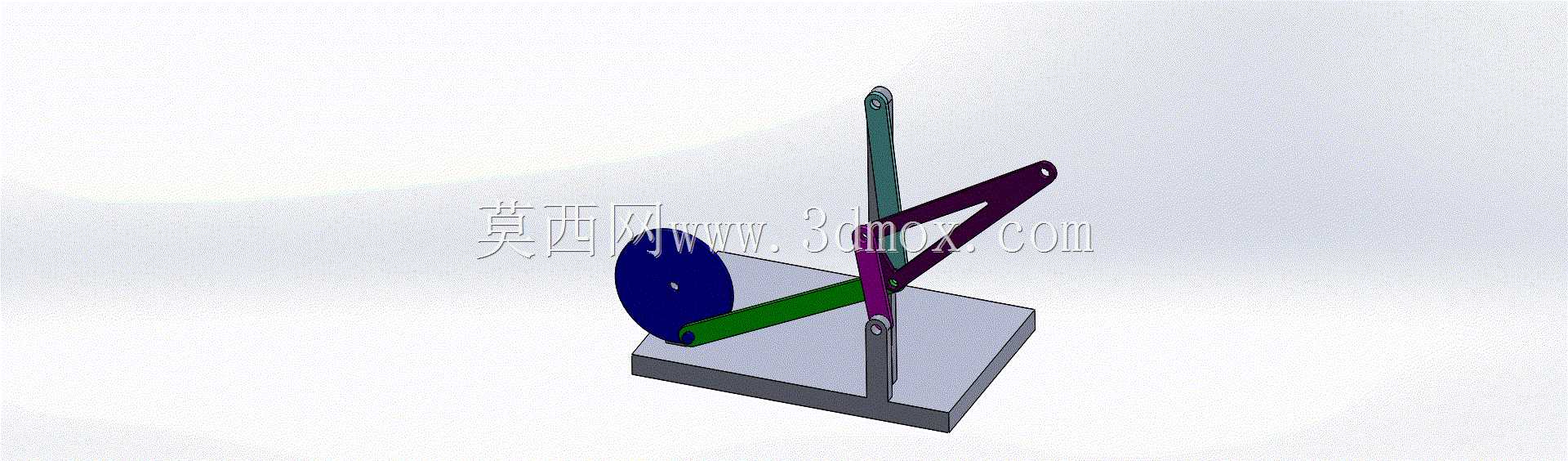

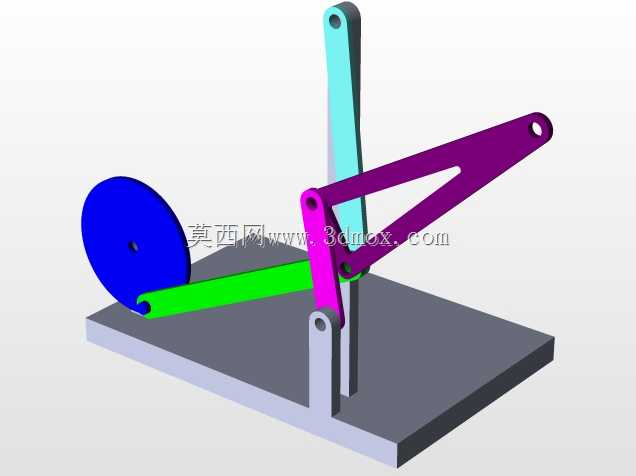

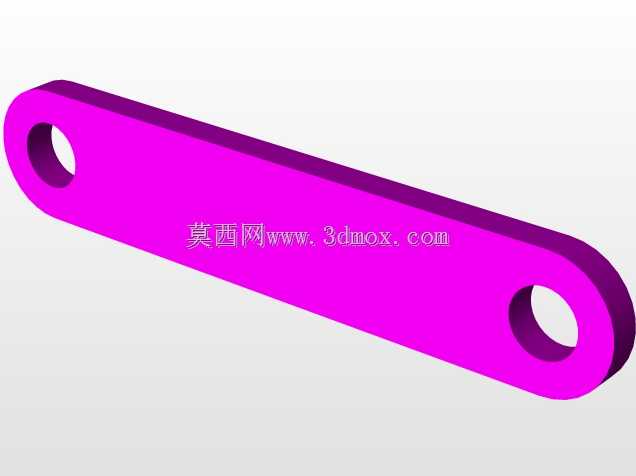

　　这套连杆式升降传动结构，常被集成在小型物料抬升工位、轻工生产线的短行程升降单元里，也可作为教学演示用的机构原理样机，用来展示平面连杆机构的运动转换逻辑。整套机构以底部方形安装基板作为承载基准，基板上预留了固定安装孔位，可直接通过螺栓锁紧在设备机架或者工作台台面上，安装时需要保证基板平面的水平度误差控制在0.1mm/m以内，避免连杆运动过程中出现卡滞、偏磨的问题。驱动端采用带偏心安装孔的圆盘曲柄作为动力输入件，曲柄通过转动副与水平布置的传动连杆相连，传动连杆另一端铰接在垂直导向的摆杆中部，摆杆底部通过铰接支座固定在基板上，可绕支座销轴做定轴摆动，摆杆上部则与末端执行摆臂铰接，当曲柄做整周回转运动时，

　　会通过传动连杆带动垂直摆杆做往复摆动，进而带动末端摆臂实现预设轨迹的升降动作，整套机构的运动行程可通过调整曲柄上的偏心距、以及各连杆之间的铰接孔位来灵活调整，适配不同的升降高度需求。设计这套机构时，首先要根据所需的升降行程、末端负载大小核算各连杆的长度比例，避免出现传动死点，同时要保证各铰接点的销轴同轴度，相邻连杆的运动间隙控制在0.02-0.05mm之间，既不能间隙过大导致运动冲击、末端定位精度不足，也不能间隙过小造成转动阻力过大、磨损加快。所有连杆构件均采用等厚度板材加工而成，构件边缘做倒角去毛刺处理，避免装配和运动过程中出现划伤，铰接位置可加装自润滑衬套，降低长期往复运动的磨损量，延长机构的维护周期。

　　整套机构的整体外廓尺寸紧凑，横向占用空间不超过基板范围，纵向抬升时的最高点不会超出摆臂长度对应的安全边界，不需要额外预留过大的安装避让空间，很适合集成在空间受限的小型自动化设备内部，作为短行程、低负载的往复升降执行单元使用，相比丝杠升降、气缸升降的方案，这套纯连杆机构不需要配套直线导轨、气源或者驱动丝杠副，结构更简单，制造成本更低，运动可靠性更强，只要输入转速稳定，就能实现固定频率的往复升降动作，在轻载高速的往复抬升场景下有很强的应用优势。
