大理石机曲柄摇杆式抬升作业机构

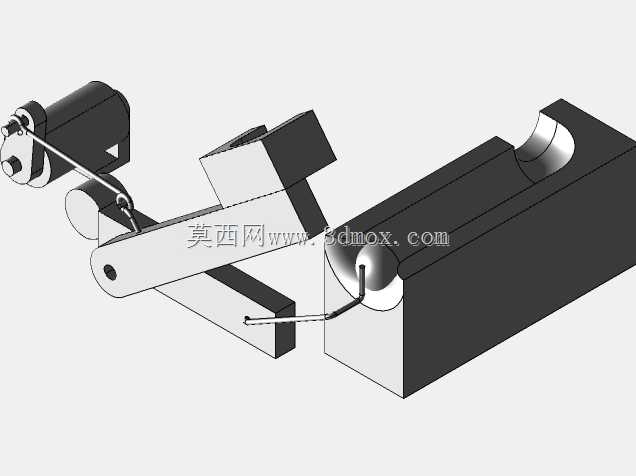

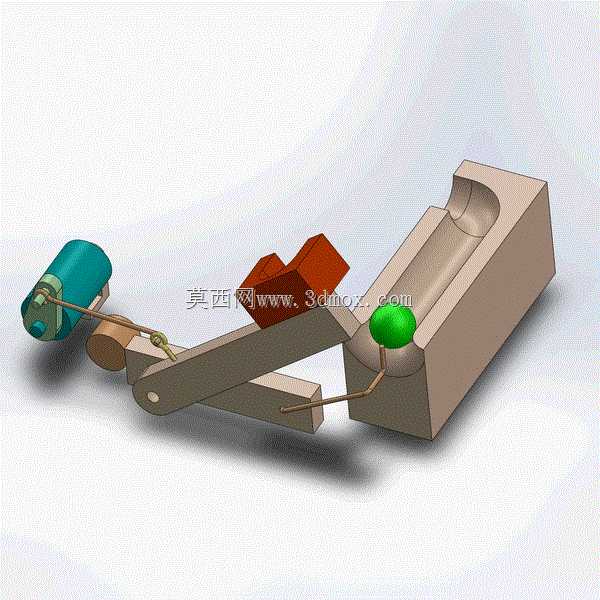

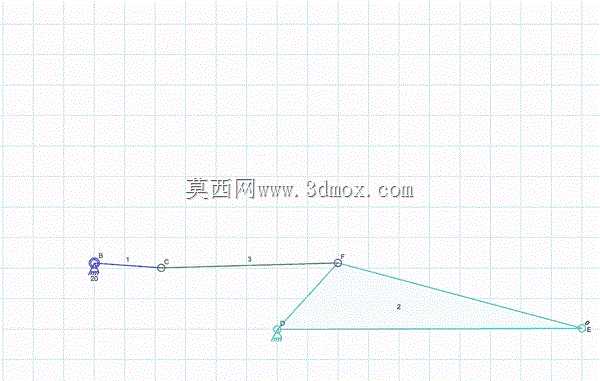

　　在石材加工车间的粗磨、精磨工序流转环节，这类曲柄摇杆抬升机构常被嵌入大理石加工工位的基座内部，负责承接待加工的大理石坯料，完成不同加工工位间的高度差适配，避免人工搬运大重量石材时出现的磕碰、边角崩损问题，同时匹配磨头进给的高度基准，减少每次换料后的对刀调整时长。整套机构的动力输入端采用偏心曲柄设计，通过连杆将旋转运动转化为摆杆的定角度往复摆动，末端的托举块直接接触大理石坯料的非加工面，托块接触面做了圆弧过渡处理，避免硬接触划伤石材抛光面。设计阶段优先考虑了石材加工场景的粉尘耐受特性，所有铰接销轴位置都预留了防尘密封的安装槽位，连杆与摆杆的铰接点采用自润滑衬套配合，无需频繁加注润滑脂即可在多尘环境下长期运行，减少日常维护的工作量。

　　从安装边界来看，整套机构的卧式布局适配常规大理石加工机床的基座内腔尺寸，动力端的安装法兰与常规减速电机输出轴尺寸通用，无需额外加工转接法兰即可完成装配，托举块的最大抬升行程可通过调整曲柄的偏心距实现微调，适配不同厚度规格的大理石板材加工需求。机构的底座采用一体化铸造的槽型结构，安装时直接嵌入工位基座的预留槽内，通过侧面的顶丝即可完成水平位置校准，无需复杂的二次灌浆固定，后期设备移位时可整体吊装拆卸，不会破坏车间地面的硬化层。传动链路的杆件截面采用矩形钢设计，在保证整体结构刚性的前提下控制了自重，抬升过程中杆件的形变控制在毫米级以内，不会因为承重形变导致石材放置偏移，托举到位后机构具备自锁特性，即使动力端出现意外断电，

　　托块也不会出现下坠滑落，保障工位操作人员的作业安全。在实际工况适配中，这套机构可配合工位的辊道输送线使用，当石材输送到待加工位置时，机构抬升将石材抬离辊道面，避免加工过程中辊道承受磨削力出现变形，加工完成后机构回落，石材重新落回辊道即可输送到下一工序，整套动作无需人工干预，可直接接入生产线的PLC控制逻辑，实现加工流程的自动化衔接。
