止动轭间歇锁止传动机构三维结构

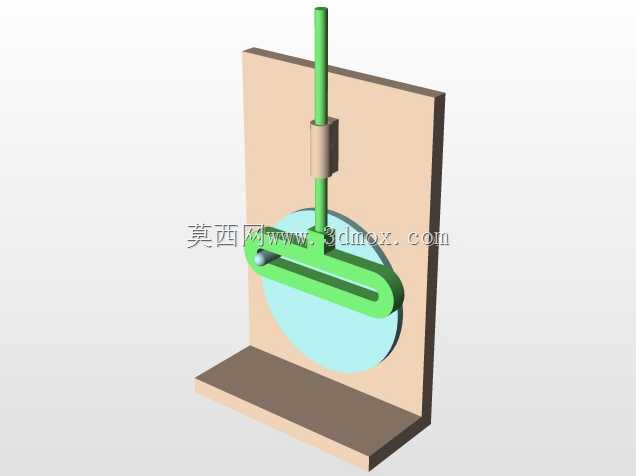

　　这类止动轭机构常应用在需要将连续回转运动转换为间歇直线锁止动作的工位场景中，比如轻工产线的工件定位工位、小型试验台的档位锁止单元，或是教学演示用的机构原理展示台，核心作用是在驱动轮持续转动的过程中，通过轭件的配合实现从动杆的定行程往复与到位锁止，避免从动件在非动作区间出现窜动。从结构设计逻辑来看，整套机构采用立式安装布局，底部设置L型安装基座，基座的安装面预留了标准紧固件的装配孔位，可直接固定在型材机架或工作台台面上，整体安装边界的宽度适配常规小型机构的安装空间，竖直方向的高度可根据从动杆的行程需求做对应调整，不需要额外改动核心传动副的尺寸。核心传动部分由偏心圆盘、带长槽的轭形构件、竖直导向杆三个核心部分组成，

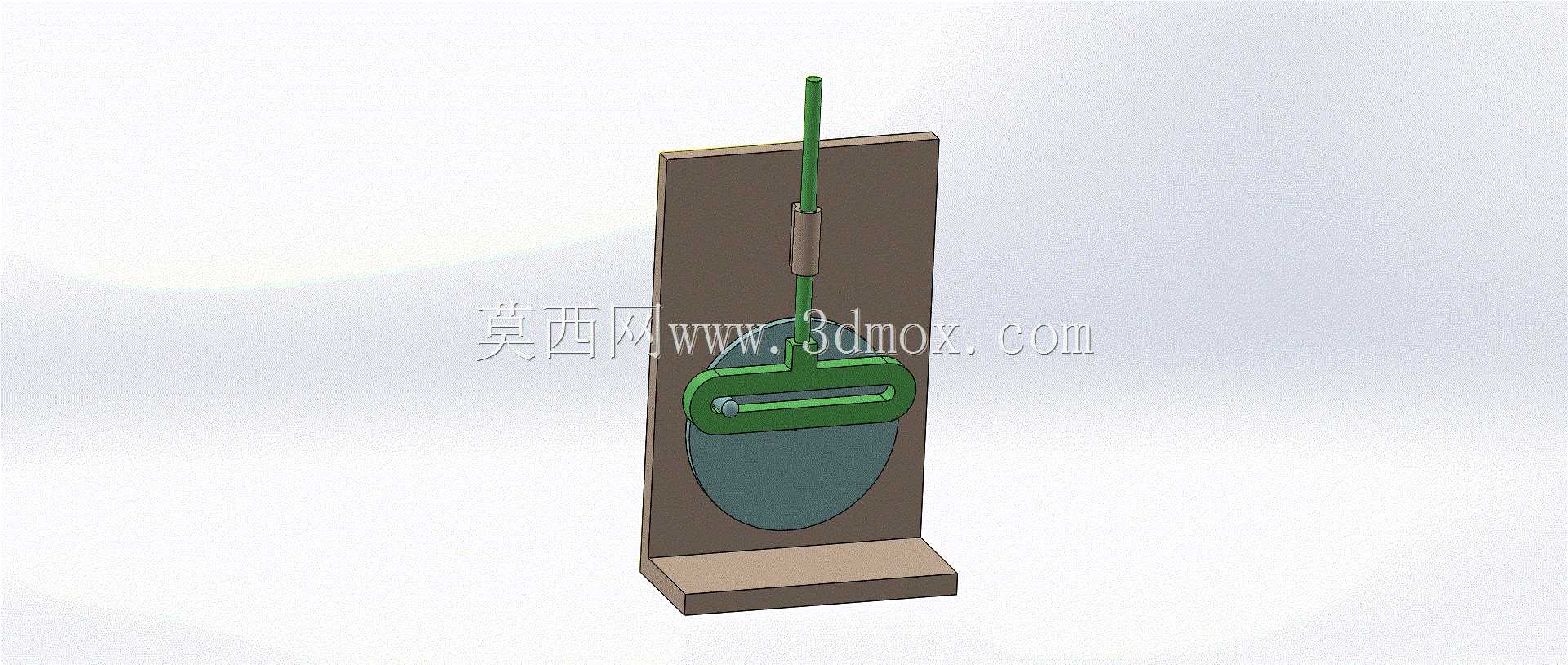

　　偏心圆盘通过转轴固定在立式背板上，圆盘的偏心销嵌入轭件的水平长槽内，当圆盘做整周回转时，偏心销会带动轭件沿竖直方向做往复运动，同时水平长槽会抵消偏心销的水平方向位移，保证轭件仅沿竖直导轨方向动作，轭件上端与竖直导向杆刚性连接，导向杆通过背板上的导向套做滑动支撑，导向套的长度经过匹配设计，可抵消杆件运动过程中的径向倾覆力矩，避免杆件出现卡滞。设计过程中需要重点控制偏心圆盘的偏心距，这个参数直接决定了竖直杆的往复行程，同时轭件长槽的长度要大于偏心距的两倍，避免偏心销在槽内运动时出现卡死，长槽的内壁粗糙度需要控制在合理区间，减少偏心销运动过程中的磨损，立式背板的厚度要满足转轴的支撑刚度要求，避免圆盘转动时背板出现形变影响传动精度。

　　导向杆与导向套的配合选用间隙配合，配合间隙控制在0.02-0.05mm区间，既保证滑动顺畅，又不会出现过大的径向晃动，轭件与偏心销的接触位置可根据使用场景选择加装耐磨衬套，在高频动作的工况下延长构件的使用寿命。整套机构没有复杂的冗余构件，传动路径直接，运动可靠性高，维护时仅需要定期给导向套和偏心销位置添加润滑脂即可，不需要复杂的调校流程，在小行程间歇往复、到位需要刚性锁止的工位上，相比气缸驱动的方案不需要额外配置气源管路，结构更紧凑，成本也更低，适合在小型自动化设备、教学试验装置上做适配应用。
