曲柄摇杆式拾取放置执行机构设计

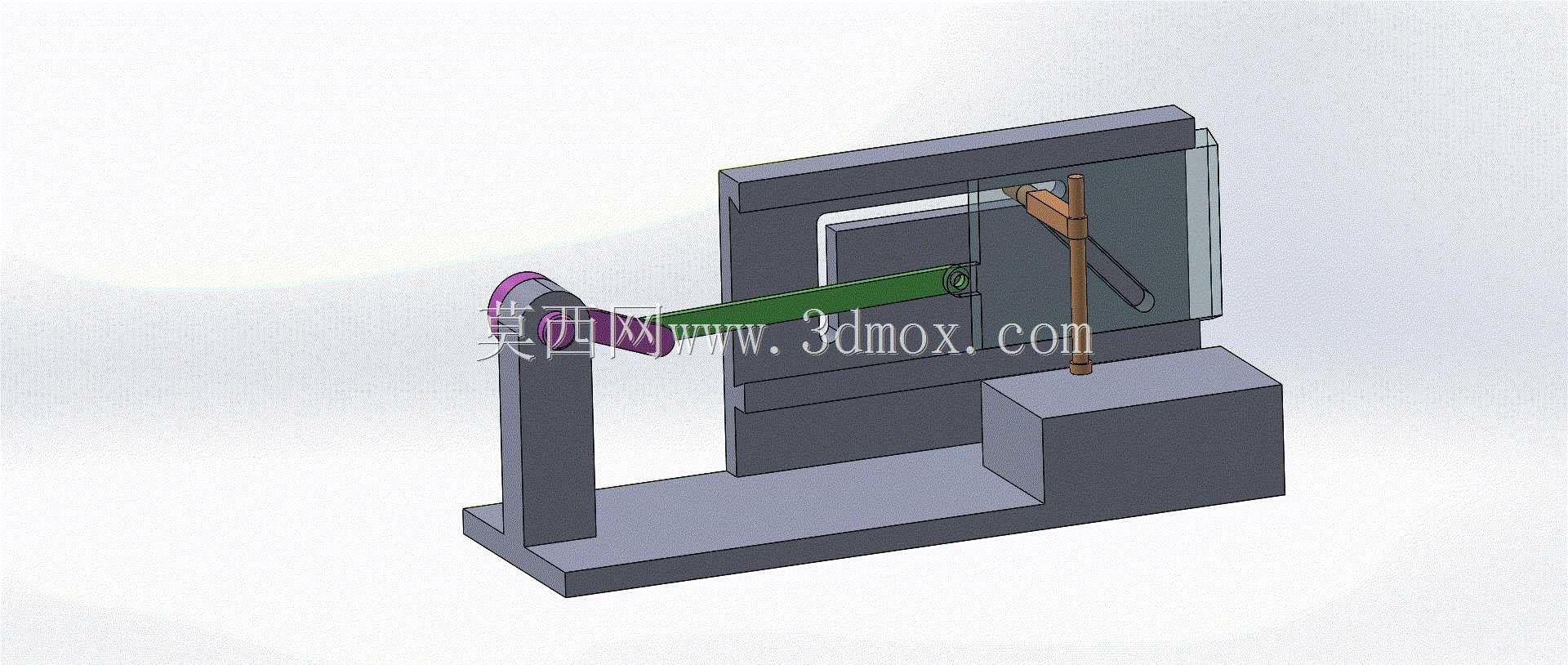

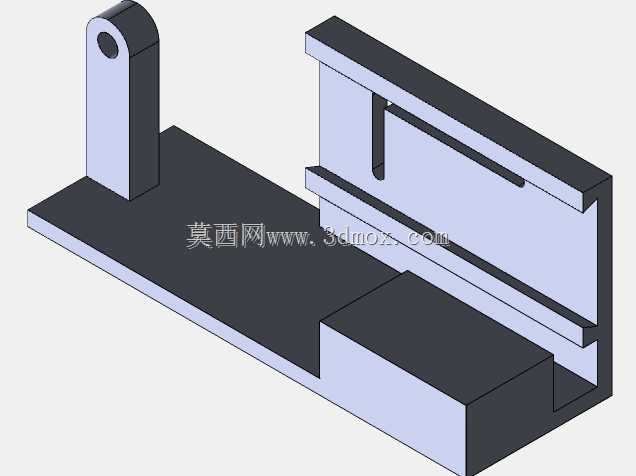

　　这套拾取放置执行机构，主要面向轻工装配、电子元件分拣、小尺寸工件工序转位场景设计，可适配自动化产线中相邻工位的短距离物料转移需求，替代人工完成重复性的取放动作，降低产线人工操作的重复劳动强度，同时保证取放位置的重复定位一致性。从结构布局来看，整套机构采用卧式安装的基座设计，底部为整块一体式安装底板，所有功能组件均固定在底板上，安装时可直接通过底板的预留孔位锁附在产线机架台面，不需要额外搭建辅助支撑结构，安装边界清晰，对产线的适配性较强，整体占用的台面空间紧凑，不会过多挤占产线的操作与维护空间。

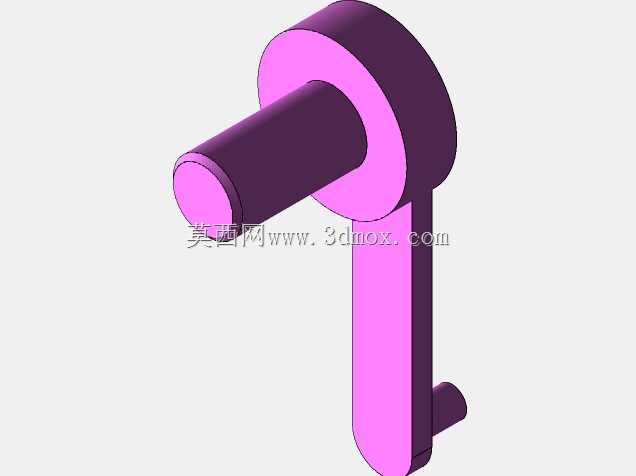

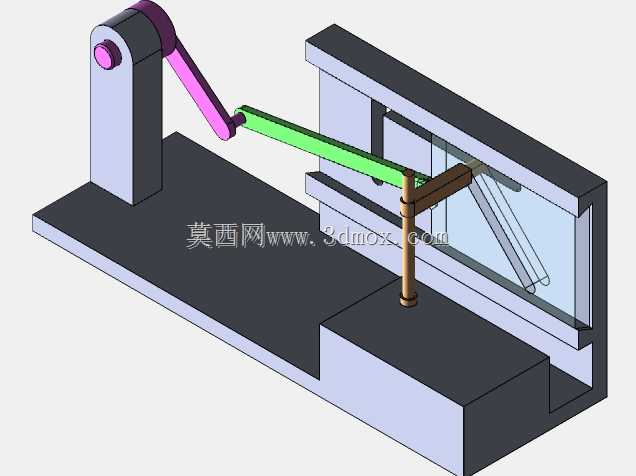

　　动力输入端采用带防滑握套的手摇曲柄结构，在手动调试、小批量试生产场景下可直接手动驱动，也可根据实际产线需求对接伺服电机实现自动化驱动，驱动端通过立式支撑轴承座固定在底板左侧，保证转轴转动时的同轴度，避免长时间运行出现转轴晃动的问题。传动部分采用平面曲柄摇杆机构，将曲柄的圆周转动转化为拾取端的往复弧线运动，传动连杆采用刚性直杆设计，两端通过铰接副分别连接曲柄与拾取摆臂，铰接位置预留了润滑注油间隙，可定期加注润滑脂降低铰接副的磨损，延长机构的无故障运行周期。

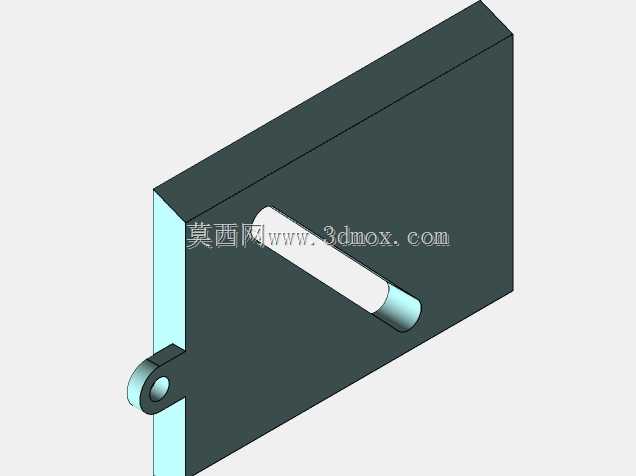

　　拾取端的执行组件安装在竖直导向滑轨上，可随摆臂的运动轨迹完成抬升、平移、下放的连贯动作，末端可根据拾取物料的类型更换真空吸嘴、气动夹指等不同的执行端头，适配片状、块状、轴类等不同形态的小型工件。机构后侧设置了透明防护挡板，可避免运行过程中人员肢体误触运动组件，同时不会遮挡机构的运行状态，方便运维人员直观观察机构的动作是否顺畅。整套机构的运动行程经过校核，拾取端的运动轨迹无死点，在两个极限位置都设置了硬限位挡块，避免超程运行导致的结构碰撞，各运动部件的配合间隙控制在合理范围，既不会出现卡滞，也不会因为间隙过大导致取放位置偏差。从设计逻辑上，这套机构没有采用复杂的凸轮或多轴联动结构，全部采用常见的机械传动组件，加工与装配难度低，后期维护更换配件的成本也相对可控，适合作为小型自动化设备的标准执行单元，集成到不同的产线工位中完成物料的拾取与放置作业。
