西奥詹森连杆行走机构结构设计

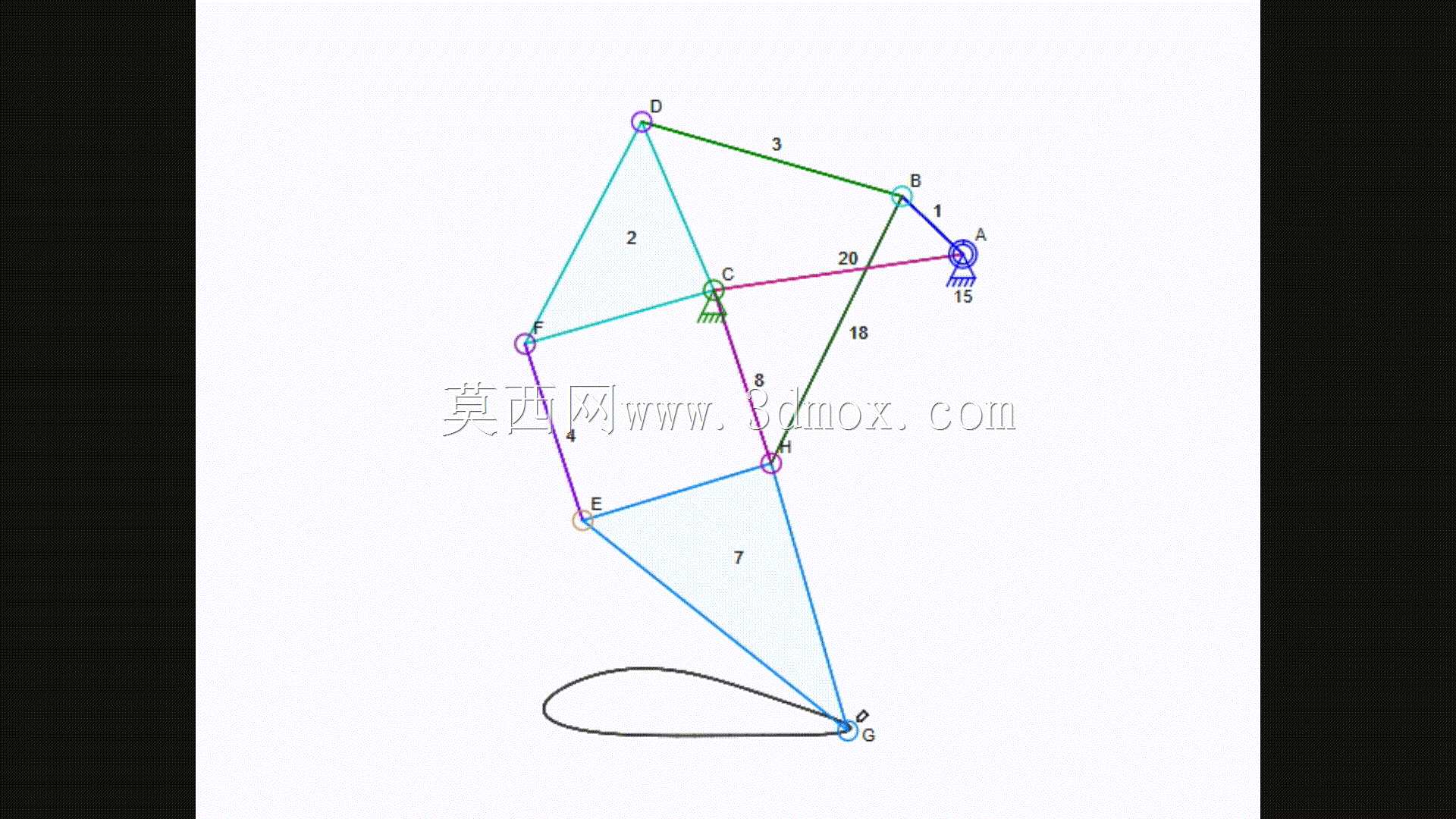

　　这套连杆式行走机构的设计核心，是通过多组刚性连杆的铰接配合，将单一旋转输入转化为类生物步态的往复行走动作，无需复杂的轮系或履带结构即可实现平稳的平面移动效果。从结构布局来看，整套机构采用三角稳定构型作为基础框架，不同长度的连杆通过铰接点串联，每一段连杆的长度比例、铰接点相对位置都经过反复迭代校核，确保运动过程中不会出现死点位置，同时让足端的运动轨迹贴合自然行走的抬升、落地、支撑、滑移的完整循环，足端触地阶段的轨迹接近水平直线，能最大程度降低行走过程中的机身颠簸，保证上部搭载结构的稳定性。在实际应用场景中，这类连杆行走结构可适配小型探测机器人、教学演示教具、仿生玩具的行走单元，相比轮式结构，它对非平整地面的适应能力更强，

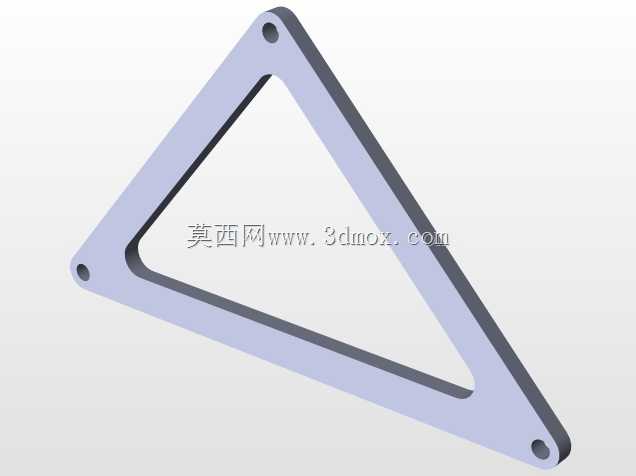

　　小幅度的地面凸起或凹陷都能通过连杆的自适应摆动完成缓冲，不需要额外增加悬挂结构就能实现一定的越障能力。设计过程中，所有铰接位置都预留了标准销轴的安装间隙，连杆主体采用等截面杆状结构，既保证了足够的结构刚度，又尽可能控制了整体运动惯量，降低驱动端的负载要求。整套机构的安装边界集中在中部的三角形主框架区域，驱动输入轴设置在框架上部的铰接点位置，可直接连接微型减速电机的输出轴，不需要额外设计传动转接结构，足端的最低点到主框架安装面的距离经过校核，既保证足够的抬腿高度跨越障碍，又不会因为重心过高导致行走过程中出现侧翻。从运动特性来看，单组连杆单元即可实现单侧的行走动作，对称布置两组即可组成完整的行走底盘，运动过程中各连杆之间无相对滑动摩擦，

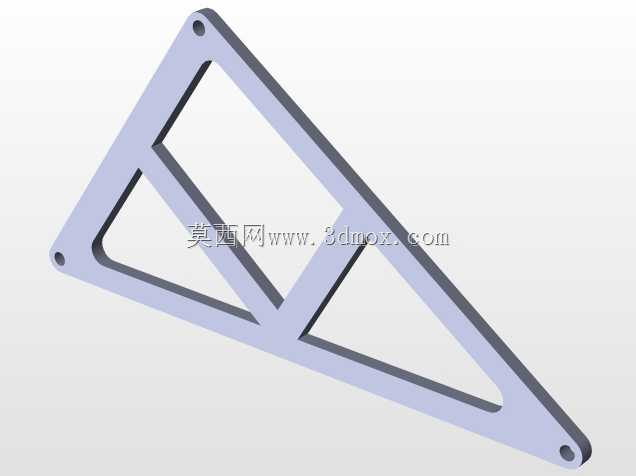

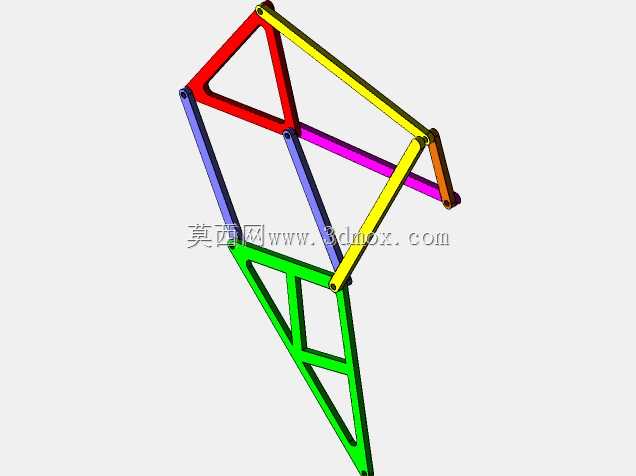

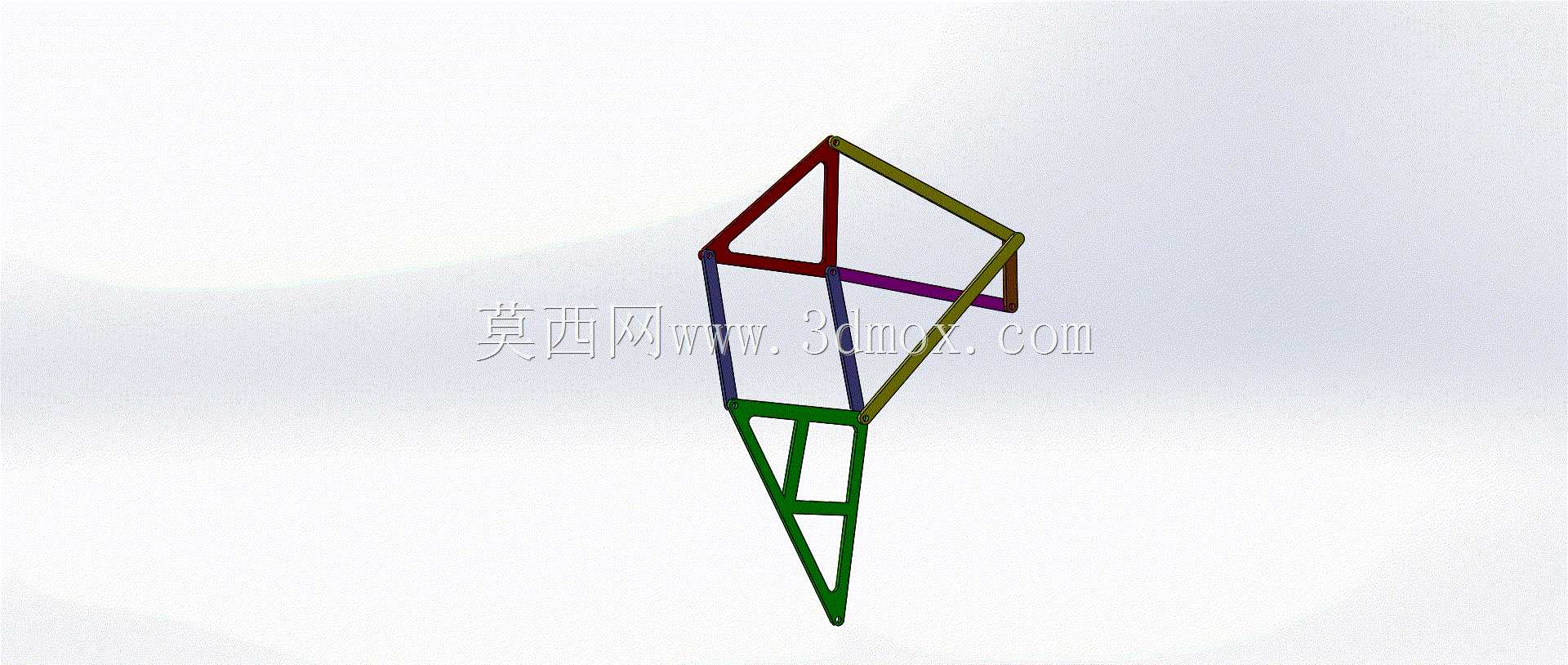

　　仅铰接位置存在转动摩擦，日常维护只需要定期在铰接点加注润滑脂即可，整体结构的可靠性远高于带复杂传动链的行走装置。在建模过程中，每一段连杆的铰接孔位置都严格按照运动学计算的坐标点定位，装配完成后可直接进行运动仿真，验证不同驱动转速下的足端轨迹、各连杆的受力情况，确保实际加工装配后不会出现运动干涉，所有杆段的连接位置都做了等强度设计，受力较大的下部连杆适当增加了截面宽度，避免长时间往复运动出现杆体变形，影响行走精度。
