小型螺旋挤压式食品加工设备结构设计

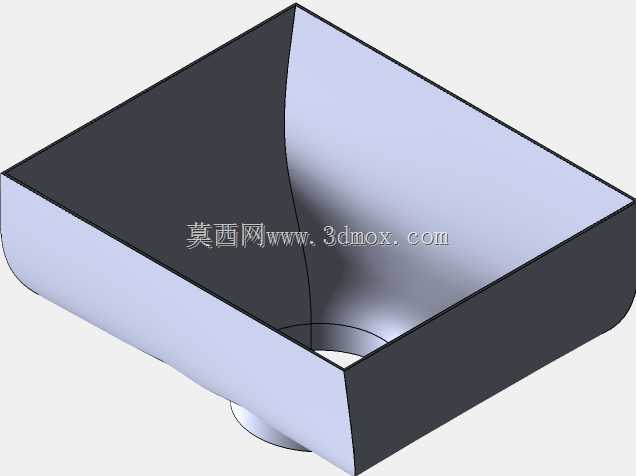

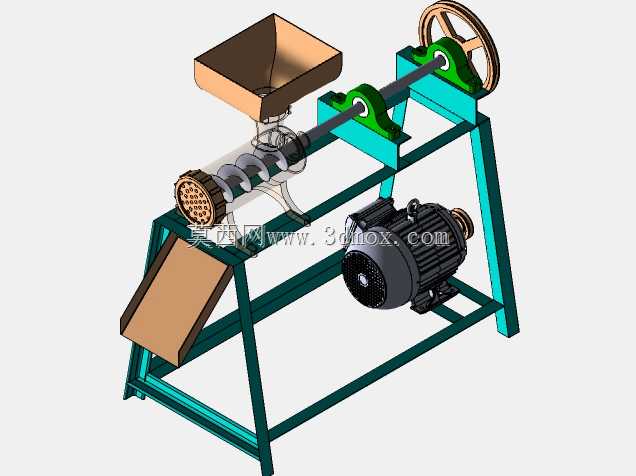

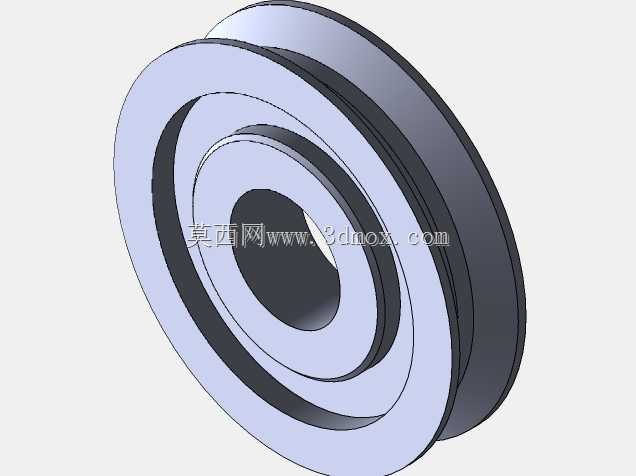

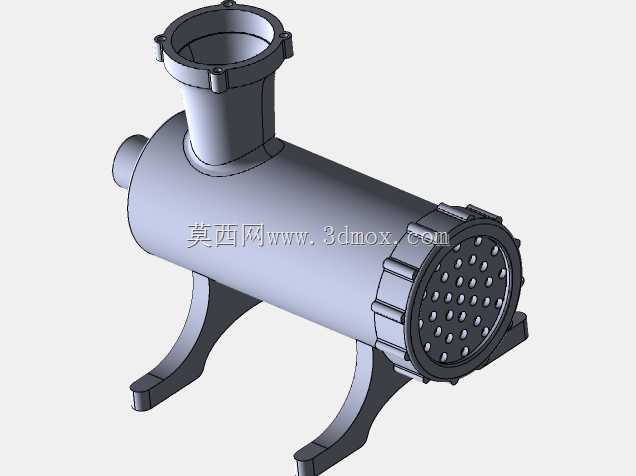

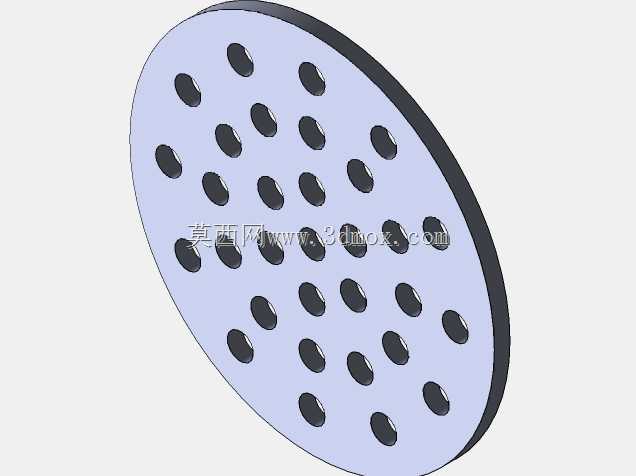

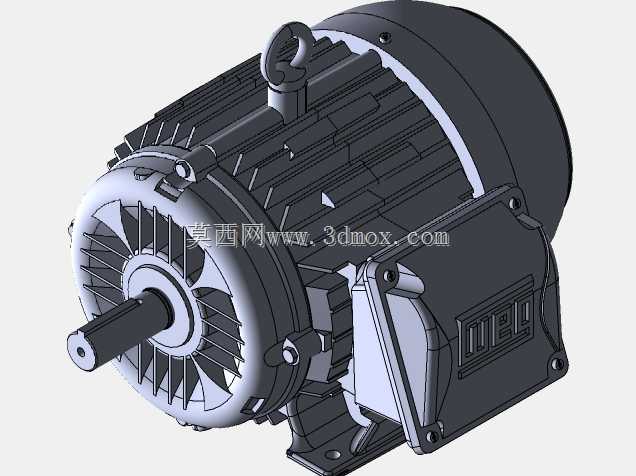

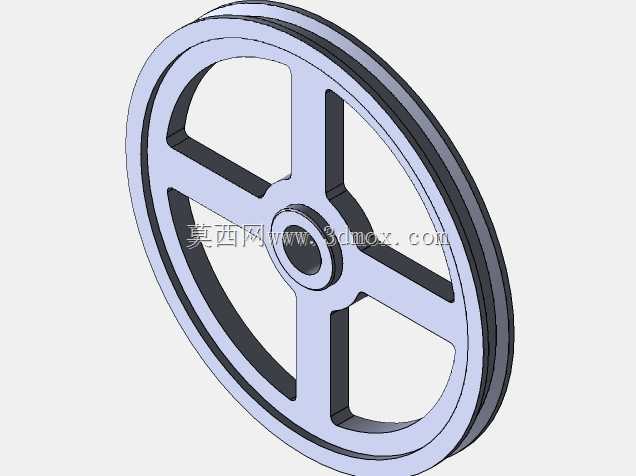

　　该设备属于小型螺旋挤压类加工装置，主要面向个体作坊、小型食品加工点位的原料熟化成型作业场景，可完成谷物粉类原料的挤压膨化、油料作物的初级压榨等工序，适配小批量多品类的柔性加工需求，无需复杂的配套产线即可独立完成作业。从结构设计逻辑来看，整体采用倾斜式机架布局，进料端高位设置敞口式方形进料斗，斗体下方直接对接螺旋输送挤压腔，腔体内置变螺距螺旋轴，沿物料输送方向螺距逐步收窄，配合腔体内壁的防滑导条，可在输送过程中逐步对物料施加挤压力与剪切力，完成物料的压实、混炼与升温熟化，末端设置多孔式出料模头，可根据加工需求更换不同孔径的模片，得到不同形态的成型物料。动力端采用卧式电机直连减速传动结构，电机通过带轮将动力传递至螺旋轴，

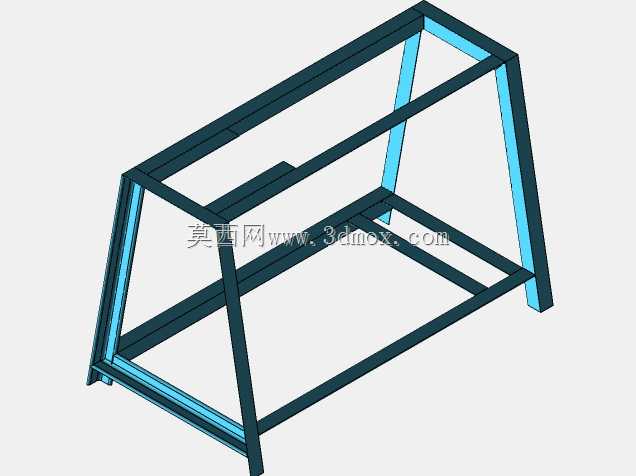

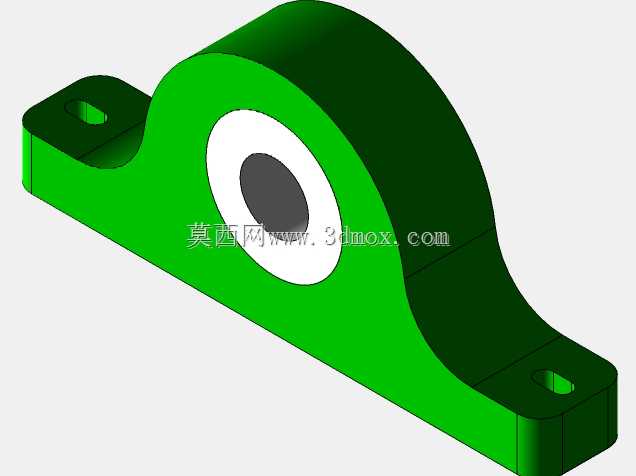

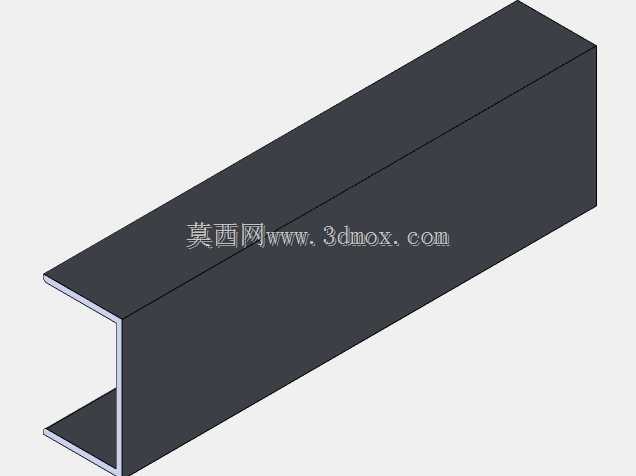

　　带轮外侧设置安全防护罩，避免作业过程中异物卷入传动部位；螺旋轴的两处支撑采用带座轴承固定在机架横梁上，轴承座位置预留调整间隙，可在螺旋轴磨损后微调轴向位置，保证螺旋叶片与腔体内壁的配合间隙处于合理范围，减少物料返料与动力损耗。机架采用方管焊接成型，整体为倾斜三角支撑结构，底部设置四个安装脚位，可直接通过膨胀螺栓固定在水泥地面上，也可加装减震脚垫放置在平整硬化地面，整体安装占地长度约1.2米，宽度约0.5米，最高处距地面约1.1米，无需预留过大的操作空间，单人即可完成上料、出料收集与日常维护作业。出料端下方设置倾斜导料槽，成型后的物料可沿导料槽自然滑落至接料容器内，导料槽采用快拆式固定结构，日常清理时可直接拆下冲洗，避免物料残留变质。

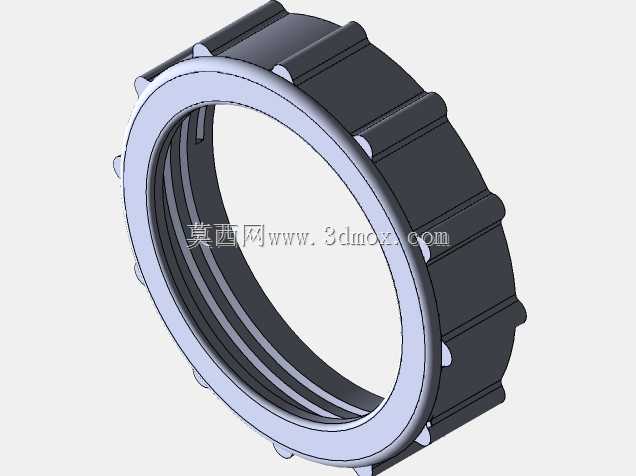

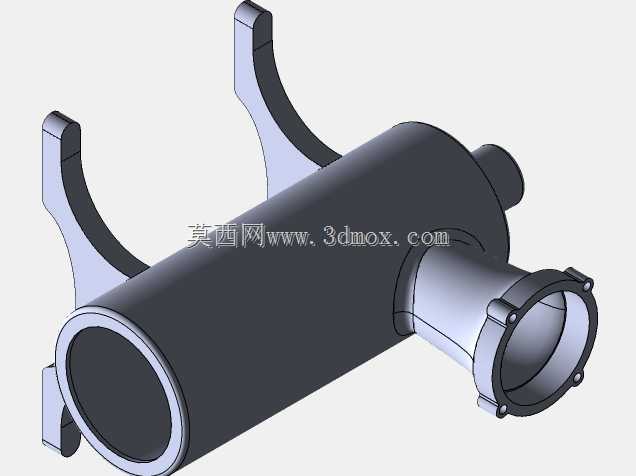

　　设计过程中重点考量了小型加工场景的维护便捷性，挤压腔体采用分段式法兰连接结构，需要清理内部残留物料或者更换螺旋叶片时，仅需拆卸端部法兰螺栓即可将螺旋轴整体抽出，无需拆解整机机架；所有传动部位的润滑点均设置在易操作位置，日常加注润滑脂时无需拆除额外护罩。设备的动力匹配适配常规民用220V电源，无需专用工业供电线路，适合村镇级小型加工点位使用，整体结构无复杂电控元件，故障排查难度低，普通操作人员经过简单培训即可完成日常故障处理与易损件更换。
