200瓦离心式鼓风设备结构设计

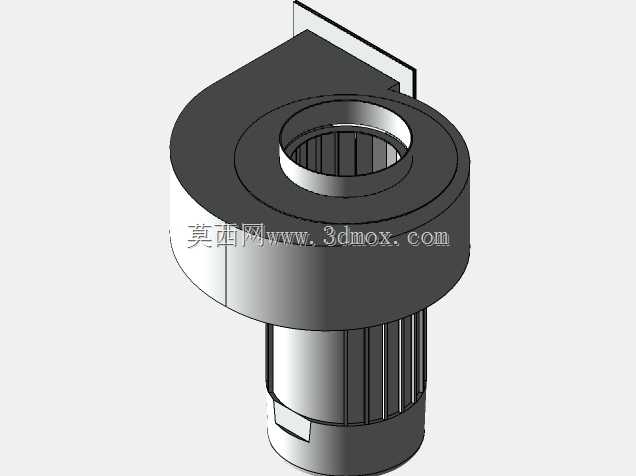

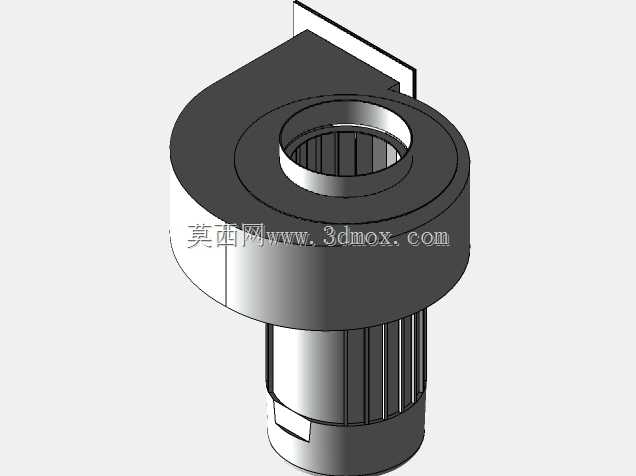

　　这款200瓦规格的离心式鼓风结构，在小型工业送风、设备配套散热、小空间气体输送场景中适配性极强，日常多配套在小型自动化设备柜体通风、小型热风循环系统、实验室小风量送风工位、小型除尘工位的气源供给环节，也可作为小型燃烧设备的供风单元使用，能在有限安装空间内提供稳定的风压输出，满足小流量高风压的送风需求。从结构设计逻辑来看，整机采用蜗壳式流道设计，进风口设置在蜗壳轴向中心位置，气流沿轴向进入叶轮区域后，通过高速旋转的叶轮获得动能，再沿蜗壳流道切向送出，这种结构能在较小的功率下实现更高的风压输出，相比同功率轴流风机，风压提升幅度明显，适合需要克服一定管路阻力的送风场景。叶轮部分采用多叶片前倾式结构设计，

　　叶片与叶轮轮毂的连接做了圆弧过渡处理，能减少气流在叶轮内部的湍流损耗，降低运行过程中的气动噪音，同时叶轮与电机输出轴采用直连式装配，省去了皮带传动或者齿轮传动的中间结构，既缩小了整机的轴向安装尺寸，也减少了传动环节的能量损耗，提升了整机运行的可靠性，降低后期维护的工作量。安装边界方面，整机的蜗壳侧面预留了平板式安装法兰，法兰上开设有对应的安装固定孔位，安装时可直接通过螺栓将整机固定在设备侧壁或者安装支架上，不需要额外制作复杂的安装转接件；出风口采用标准的矩形接口设计，可直接对接方形通风管路，也可通过转接件连接圆形通风软管，适配不同的管路连接需求。整机的电机部分采用同轴内嵌式布局，电机壳体直接与蜗壳的后端盖连接，

　　电机的散热筋直接暴露在外部环境中，运行时叶轮带动的部分气流可顺带流过电机散热筋表面，辅助电机散热，不需要额外设置独立的电机散热风扇，进一步简化了整机结构。在实际选型适配时，需要注意安装位置的预留空间，除了整机本身的轮廓尺寸外，需要在进风口侧预留足够的进气空间，避免进风受阻导致风量下降，同时在出风口侧连接管路时，尽量减少直角弯头的数量，降低管路风阻，保证设备的送风效率。结构建模过程中，对蜗壳的型线采用了等环量设计方法，保证气流在蜗壳内流动时速度变化均匀，减少局部涡流的产生，叶轮的动平衡等级按照工业风机常用的G2.5等级设计，能保证设备在额定转速下运行平稳，减少振动传递到安装基座上。
