工业嵌入式平板监视器结构设计

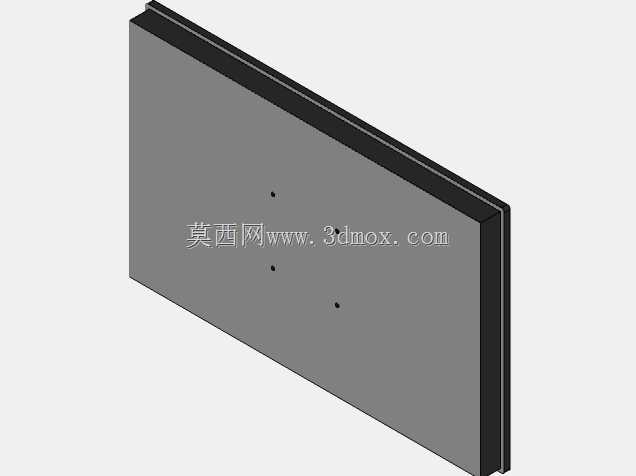

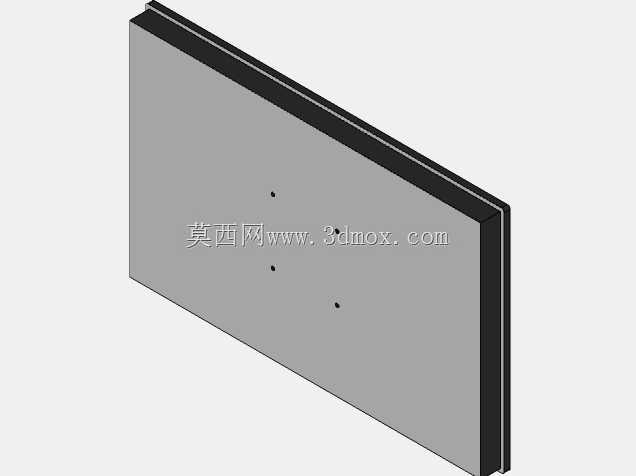

　　这款工业级平板监视器的结构设计，核心围绕工业现场嵌入式安装的实际需求展开，在做整机结构排布时，首先考虑的是机柜内嵌的安装边界，整机采用窄边直板式造型，背部预留的四个安装孔位完全匹配标准工业机柜的安装螺柱间距，安装时无需额外定制转接支架，可直接嵌入标准19英寸机柜的预留槽位，也可适配各类自动化设备的操作面板开孔，安装公差控制在合理范围内，能抵消现场钣金加工的轻微开孔误差。从实际应用场景来看，这类监视器常部署在车间产线的设备控制柜、数控机床操作站、工业检测设备的人机交互端，需要长时间在多粉尘、存在轻微振动的工业环境下连续运行，因此结构设计上取消了消费级显示器的多余曲面造型，采用平直的金属背板结构，既可以提升整机的结构强度，

　　抵抗车间设备运行带来的持续微振动，也能增大背部散热面积，无需额外加装散热风扇即可满足长时间运行的散热需求，避免风扇进灰带来的维护隐患。在功能特性的结构适配层面，整机前框做了平齐式设计，嵌入安装后前面板与机柜表面完全齐平，没有突出的边框结构，不会在表面积攒车间的粉尘与加工碎屑，日常清洁维护只需擦拭平面即可；背部的接口区域做了下沉式排布，接线完成后线材不会突出背板平面，不会与机柜内部的其他电气元件产生干涉，同时预留了足够的接线操作空间，现场布线时无需额外调整周边元件位置。做这款模型的结构建模时，优先还原了实际生产中的装配逻辑，边框与背板的连接卡扣、安装孔的沉头深度、屏幕贴合的预留间隙都按照实际加工公差做了还原，

　　结构工程师在做设备选型或者机柜设计时，可以直接调用这个模型核对安装开孔尺寸、排布周边电气元件的位置，不用再反复核对二维图纸的安装参数，能有效减少设计阶段的尺寸核对工作量。考虑到工业现场的安装兼容性，整机厚度控制在薄型化范围内，既可以嵌入深度较浅的壁挂式控制箱，也能安装在空间紧凑的移动式设备操作站上，背部的安装孔位采用通用的孔距设计，除了标准机柜安装外，也可搭配悬臂支架做悬挂式安装，适配不同产线的操作视角需求。屏幕区域的结构做了贴合限位设计，装配时屏幕可以直接靠限位筋定位，不用额外做治具校准，能提升装配环节的生产效率，同时边框的压合宽度控制在合理范围，既可以保证屏幕固定的可靠性，也尽可能压缩了边框宽度，在有限的安装尺寸内最大化显示区域面积，适配工业场景下多参数同屏显示的需求。
