雅马哈TRX850进水阀结构三维设计

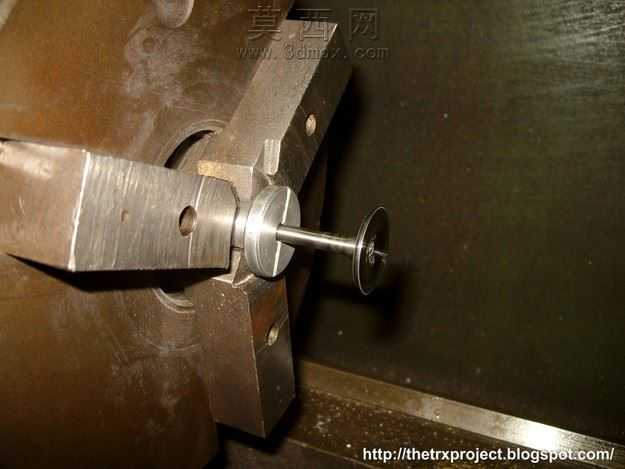

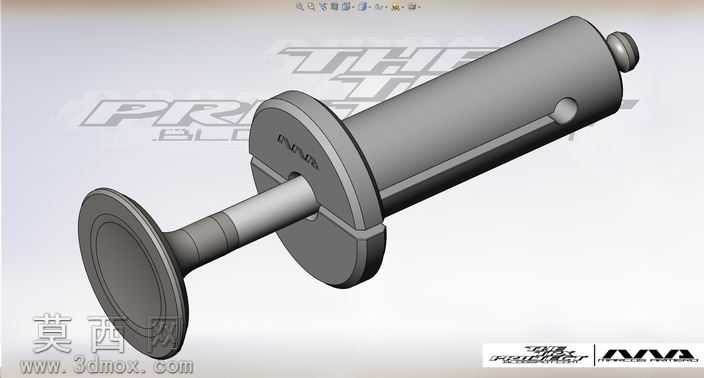

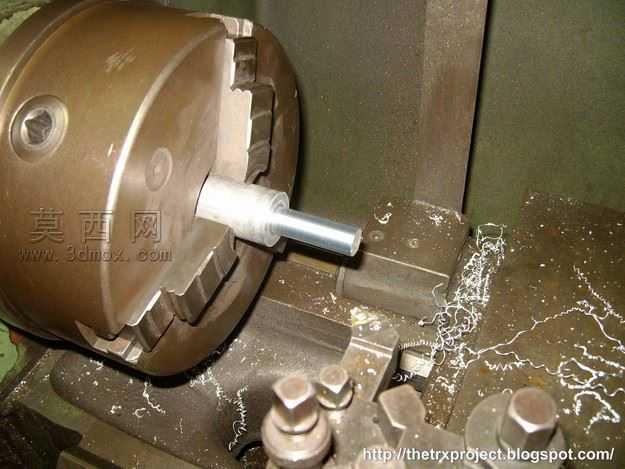

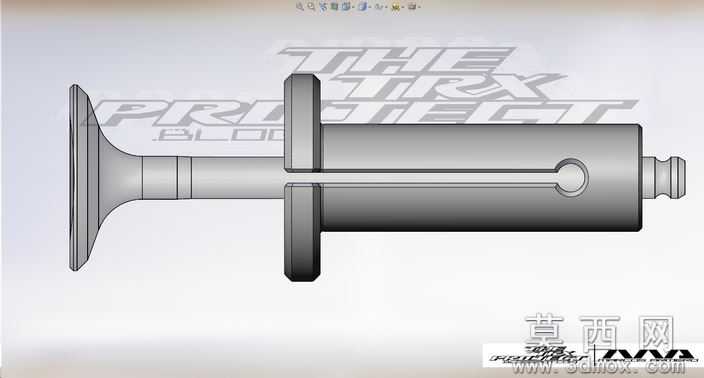

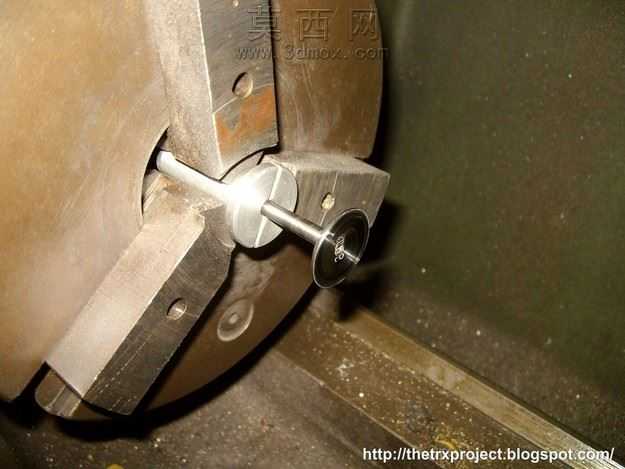

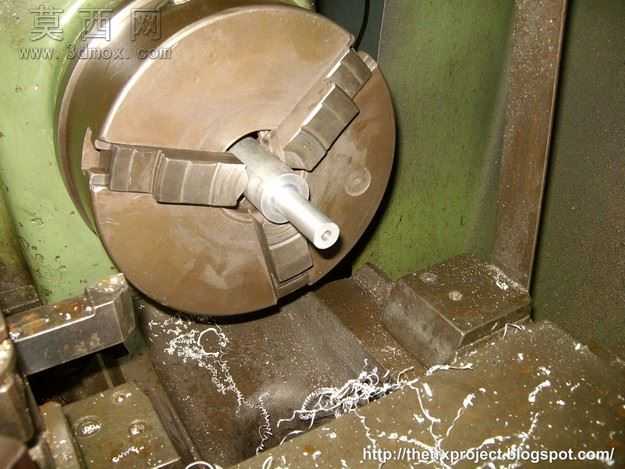

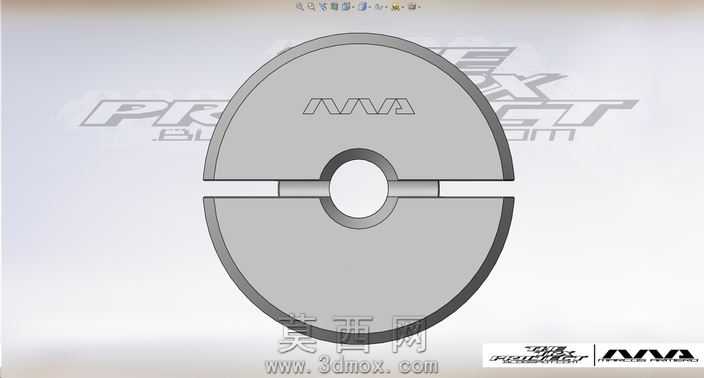

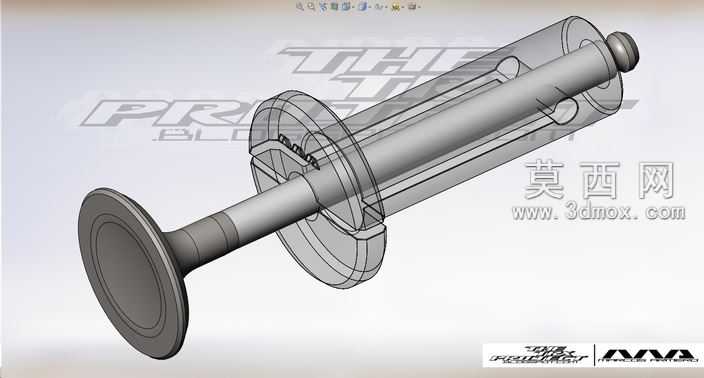

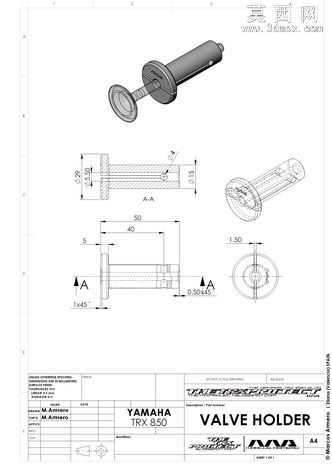

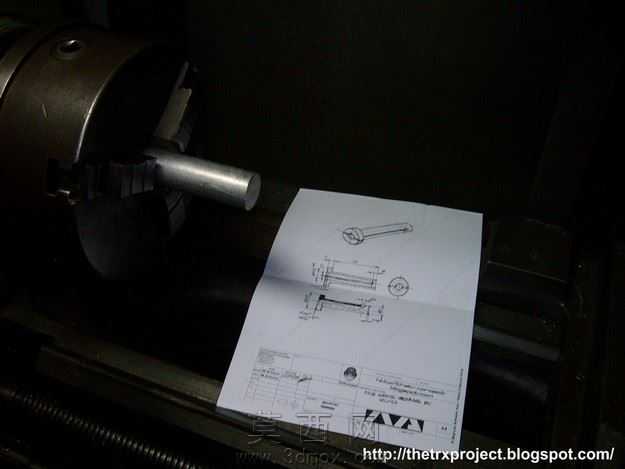

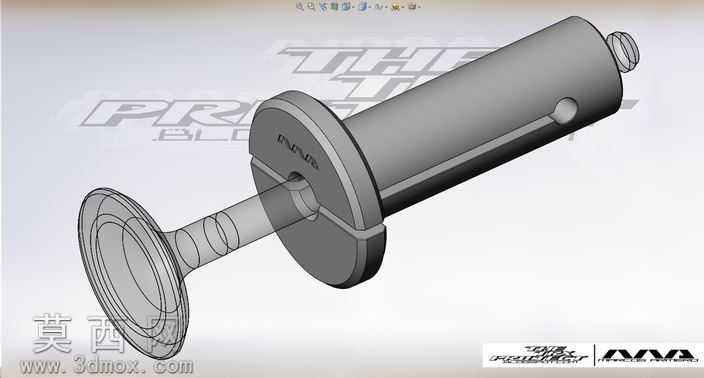

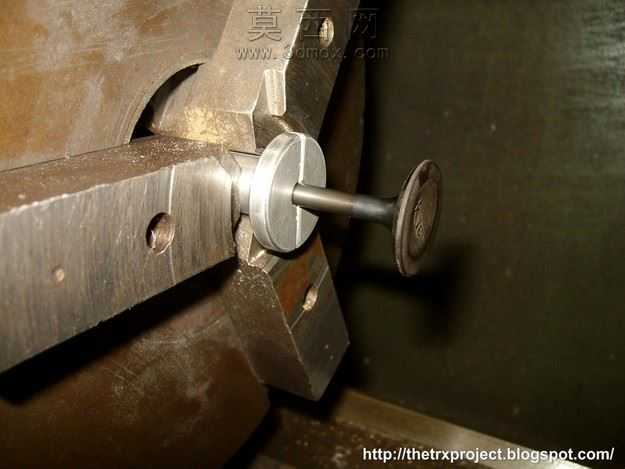

本模型为雅马哈TRX850车型配套进水阀的三维结构设计，建模过程中严格参照实物测绘尺寸，通过三维软件完成全参数化建模，保证各部件尺寸精度与装配公差符合实际使用要求。模型整体采用分体式结构设计，主要包含阀杆、阀盘、限位套筒、端盖等核心部件，各部件间通过轴孔配合、卡槽限位实现精准装配，完整还原了进水阀的实际工作结构。建模阶段首先绘制各部件的二维截面草图，通过拉伸、旋转、切除等基础特征完成主体结构搭建，针对阀杆上的定位卡槽、限位套筒上的导向槽等细节结构，采用扫描、倒角等特征进行精细化处理，保证结构细节与实物完全一致。材质渲染阶段，根据部件实际材质属性分别赋予对应材质：阀杆、限位套筒等金属部件赋予哑光金属材质，调整金属粗糙度、反射参数模拟车削加工后的金属质感；阀盘密封部位赋予橡胶类哑光材质，还原密封件的视觉特性；整体渲染采用柔和的工业展示光源，通过多方向打光突出部件的结构轮廓与装配关系，避免过强反光遮挡结构细节。设计思路上，该进水阀适配摩托车冷却系统进水通路，结构设计兼顾了通流效率与密封可靠性，阀盘的大直径端面设计保证了通水时的通流面积，阀杆上的长导向槽与套筒配合实现阀杆的直线运动限位，避免启闭过程中出现卡滞问题，端部的限位凸台则限制了阀杆的最大行程，保证阀门启闭位置精准。建模过程中对各配合面的公差进行了参数化预留，可直接导出工程图用于后续的车床加工生产，所有结构特征均保留建模历史，方便后续根据实际需求调整尺寸参数，适配不同型号的车型改装或维修替换需求。
