双轴剪切式破碎设备三维结构设计

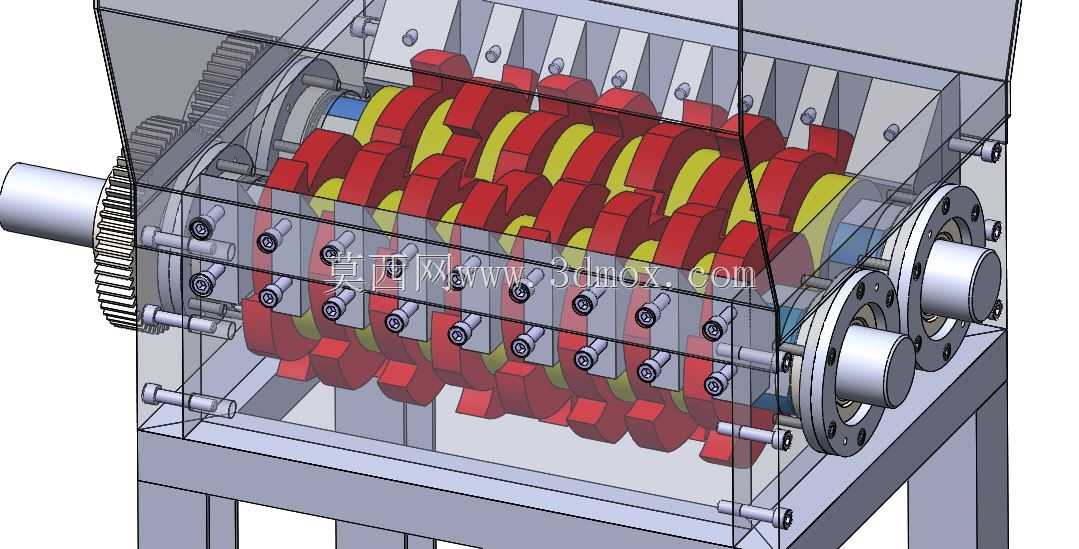

　　该双轴剪切式破碎结构主要面向工业固废、生活废弃物、橡塑类物料的粗碎处理场景，可适配资源回收生产线、废弃物预处理工段的前端破碎工序，能够对成块塑料、废弃包装、轻薄金属料、木质边角料等具备一定韧性的物料进行剪切撕扯，将大尺寸物料破碎至符合后续输送、分选工序要求的粒径，避免大尺寸物料卡堵下游输送设备，提升整条处理线的运行连续性。从结构设计逻辑来看，设备采用平行布置的双根刀轴作为核心执行部件，每根刀轴上交错堆叠安装多片多边形破碎刀片，刀片之间通过定距隔套保证轴向间距，两根刀轴上的刀片呈相互嵌合的排布状态，运行时两根刀轴相向转动，嵌合的刀片对落入破碎腔的物料形成多点位的剪切、撕扯、挤压作用力，相比单轴破碎结构，对高韧性、

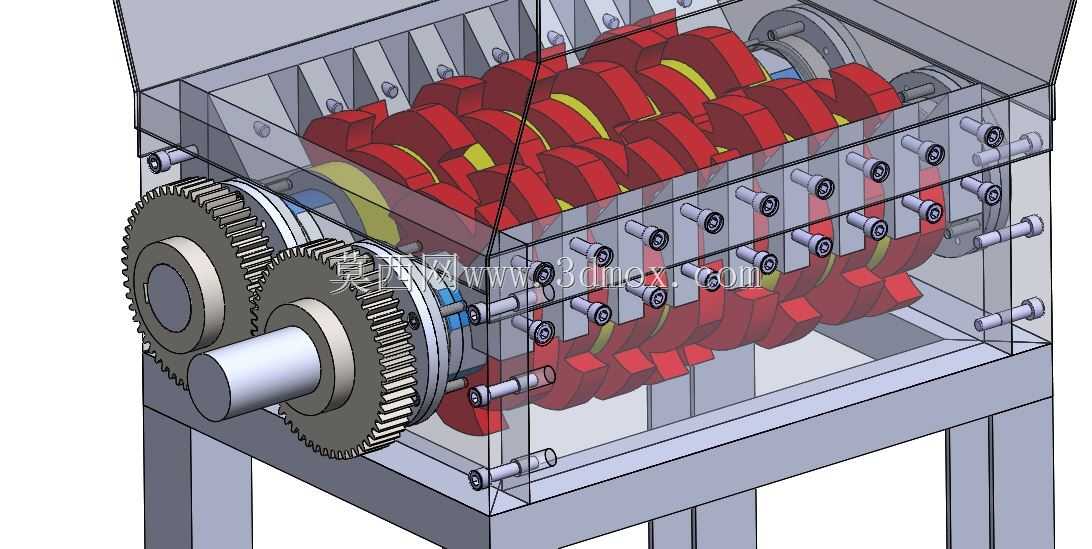

　　易缠绕物料的适配性更强，不易出现物料缠绕刀轴的卡滞问题。破碎腔外部采用透明护板做可视化防护设计，既可以在样机调试阶段直观观察物料在腔体内的运动状态、刀片啮合情况，快速排查卡料点、调整刀片间隙，也能在实际生产中兼顾安全防护与运行状态观测需求，避免破碎过程中物料飞溅伤人。刀轴两端采用带座轴承作为回转支撑，轴承座通过螺栓固定在两侧的安装立板上，端盖处设置密封结构，阻挡破碎过程中产生的粉尘、细碎料屑进入轴承内部，延长支撑部件的使用寿命；刀轴的动力输入端布置传动齿轮组，通过齿轮啮合保证两根刀轴的转速匹配、转向相反，传动路径短，扭矩传递效率更高，可满足破碎作业大扭矩输出的需求。设备底部采用型钢焊接的框架式机架作为承载基础，

　　机架的型钢选型经过载荷校核，可承受破碎作业过程中产生的交变冲击载荷，机架底部预留标准化安装孔位，可直接通过膨胀螺栓固定在混凝土基础上，也可搭配减震垫安装在移动破碎站的机架平台上，安装边界适配多种工位布置需求。整体结构的外形尺寸按照常规中小型破碎工位的通行、安装空间设计，设备宽度方向预留足够的轴承维护空间，可在不拆解整体机架的情况下完成刀片更换、轴承维护等日常保养作业，降低后期运维的拆装工作量；破碎腔的进料口尺寸匹配常规人工上料、皮带机上料的进料宽度，无需额外定制进料转接结构，可直接对接上游进料设备，减少现场安装的适配改造工作量。
