复古定制巡航摩托车整车结构设计

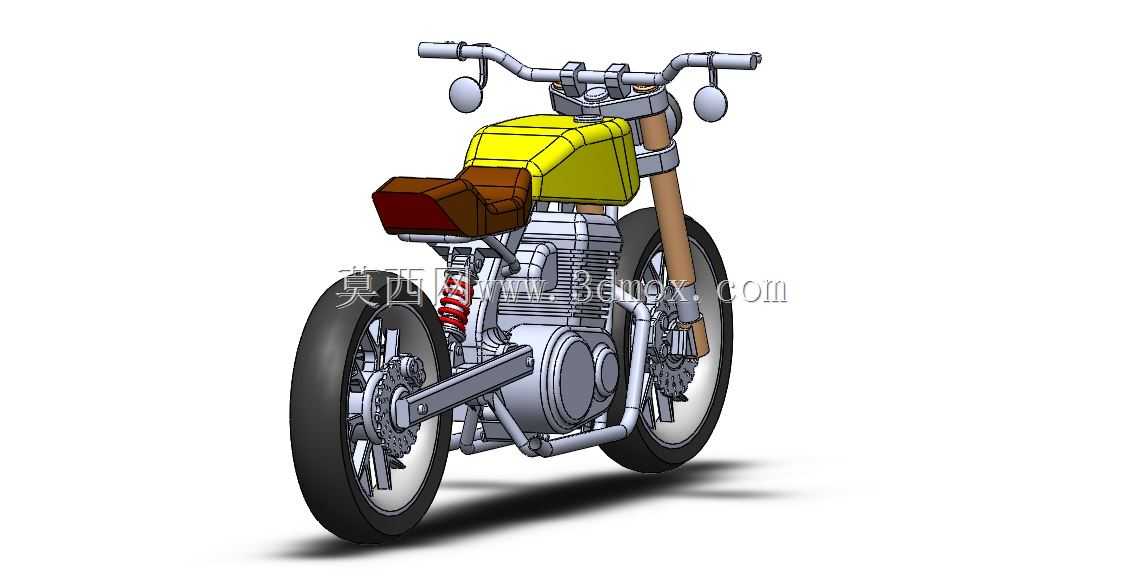

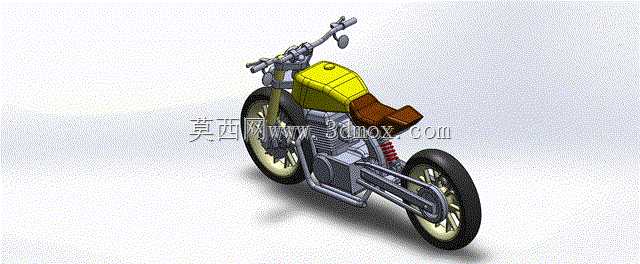

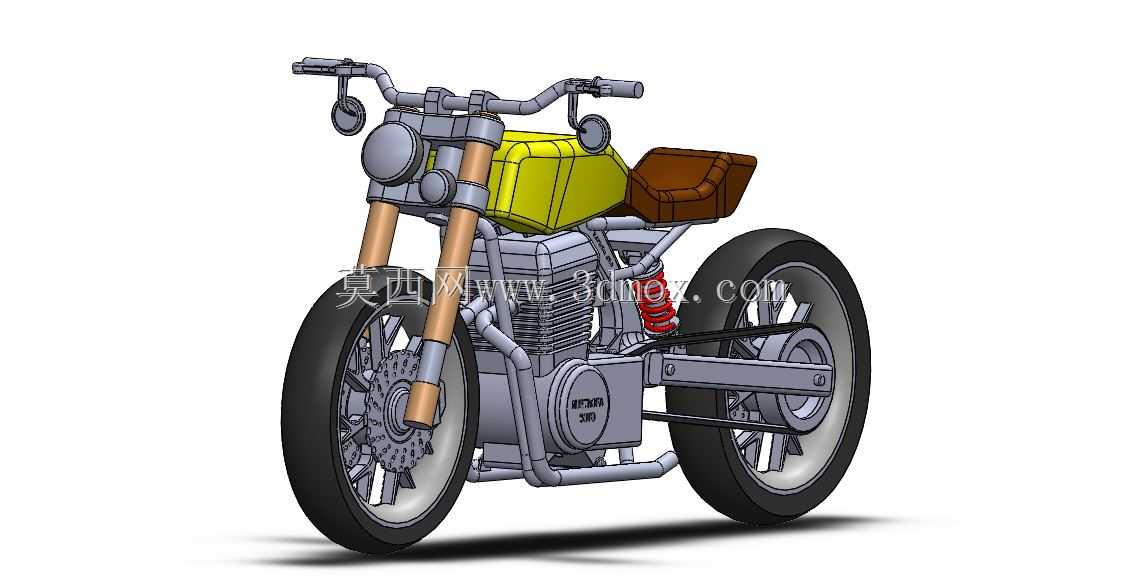

　　这套两轮机车三维结构方案面向个性化改装巡航车的开发场景，可用于整车造型评审、零部件干涉校验、改装件适配开发以及机车结构教学演示，覆盖从概念造型到落地改装的全流程结构验证需求。方案完整还原了定制复古机车的全部核心结构，没有采用量产街车的通用包覆式设计，而是裸露展示车架、动力、行走、操控四大系统的装配关系，方便结构工程师快速核对各部件的空间位置与连接逻辑。

　　从实际使用场景来看，这类定制机车主要面向城市休闲骑行、机车文化展示、个性化改装定制三大用途，不同于通勤代步车辆的设计取向，该方案在结构布局上优先兼顾造型辨识度与改装维护便利性：整车采用经典硬尾风格的外露双管车架，车架主管从车头方向座下方延伸，后段直接衔接后轮轴安装位，侧面没有多余的装饰覆盖件，能够直观展示管材的弯折角度、焊接节点位置以及各安装支座的布局。动力单元采用V型双缸发动机的结构造型，缸体散热鳍片、曲轴箱轮廓、变速机构壳体都做了独立建模，发动机通过前后两处悬挂支座固定在车架下部的安装位上，安装支座的孔位、配合面都预留了调整空间，后续改装不同排量的同系列动力单元时，仅需修改悬挂支座的垫片厚度或者转接板尺寸，无需大幅改动车架主体结构。

　　行走系统的设计兼顾复古风格与实际行驶性能：前轮采用大直径辐条轮毂搭配宽幅橡胶轮胎，前叉为正置式液压减震结构，上下联板同时固定方向柱与前叉管，方向柱通过轴承组与车架头管配合，转向行程预留了足够的左右转角，避免大角度转向时车把与油箱发生磕碰。后轮同样采用辐条轮毂设计，后轮轴通过可调式拉紧支座与车架后段连接，该结构既可以调整链条的张紧度，也能在更换不同直径后轮时快速调整轴距，适配不同的改装风格。后悬挂采用隐藏式单弹簧减震布局，减震器上端连接座垫下方的车架横梁，下端连接后轮摇臂，弹簧的预紧行程、减震器的安装角度都在模型中做了明确的空间标注，改装时可以直接核对减震器的长度参数是否匹配安装边界。

　　操控与外观部件的设计完全贴合定制机车的风格定位：油箱采用棱角分明的梯形造型，表面预留了油位传感器、油箱盖的安装位置，油箱底部的轮廓与发动机缸头、车架主管的间隙经过校验，颠簸行驶时不会发生碰撞；座垫为分体式棕色皮质造型，前段较窄方便骑手操控车辆，后段加宽提升乘坐舒适度，座垫下方预留了电瓶、整流器、线束的布置空间，所有电气部件的安装位都避开了发动机的高温区域，也不会被后轮卷起的泥水直接冲刷。车把采用高位复古弯把设计，两端安装握把与控制开关，左侧车把位置预留了后视镜安装座，车把的高度、后掠角度都可以根据骑手的骑行姿态调整，相关的安装孔位在模型中为通用标准尺寸，适配市售的大部分复古机车改装操控部件。

　　整车的外形尺寸边界在建模时按照常规中型定制巡航车的比例设定，轴距、轮距、座高、车把宽度都符合两轮机动车的通用设计规范，所有部件的装配关系都按照实际机车的装配逻辑搭建：紧固件的位置、线束的走向空间、排气系统的布置路径都做了预留，排气前段从发动机缸头引出，沿车架侧面向后延伸，不会与后摇臂、后轮发生运动干涉。整套模型没有做多余的外观美化遮挡，结构层级清晰，既可以拆分出单独的车架、发动机、轮毂、减震等部件用于改装件的逆向开发，也可以直接用于整车装配工艺的演示，帮助设计人员快速理解定制机车的结构组成与各系统的配合逻辑，在改装方案落地前提前排查结构干涉、安装空间不足等问题，减少实际改装过程中的试错成本。
