双轴剪切式破碎设备三维结构设计

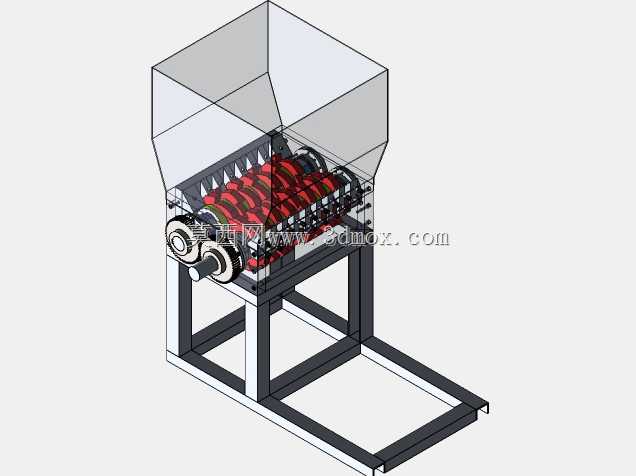

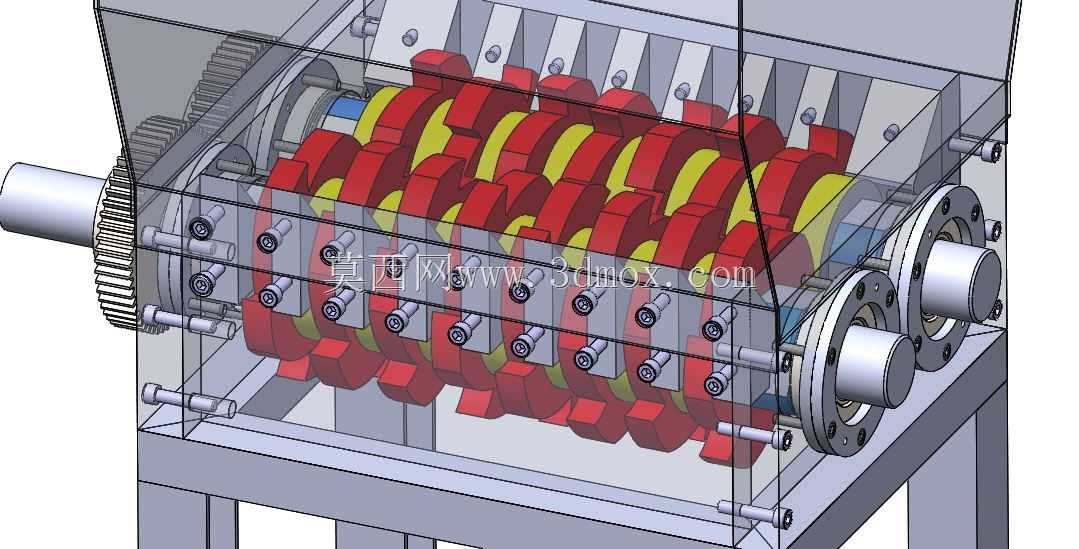

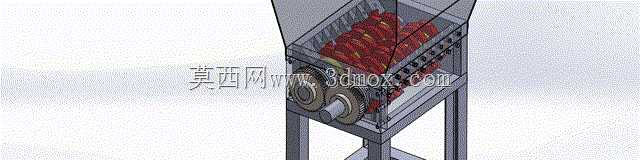

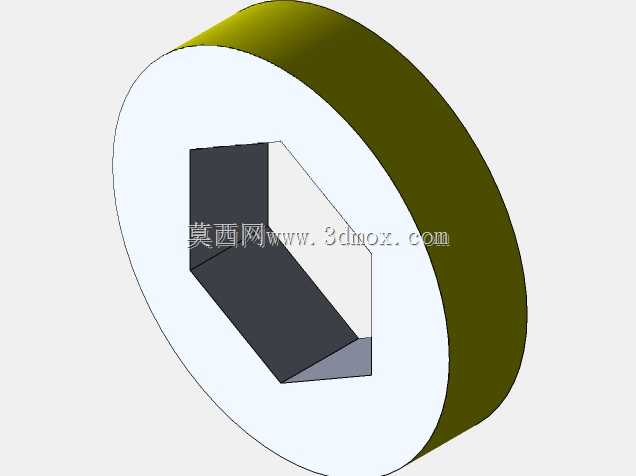

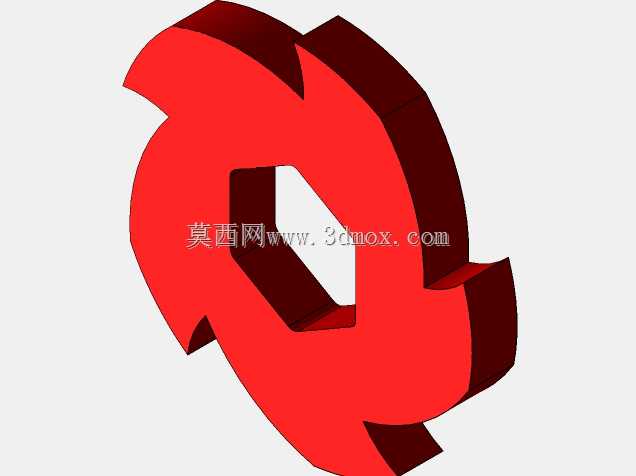

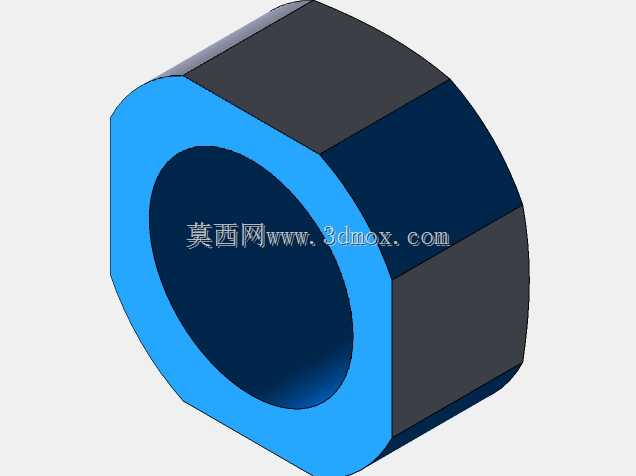

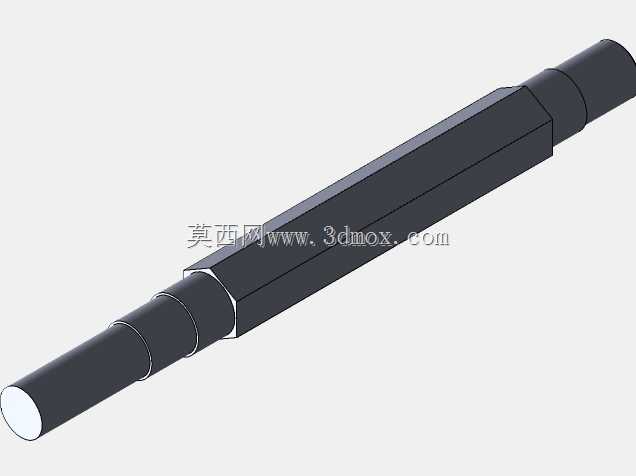

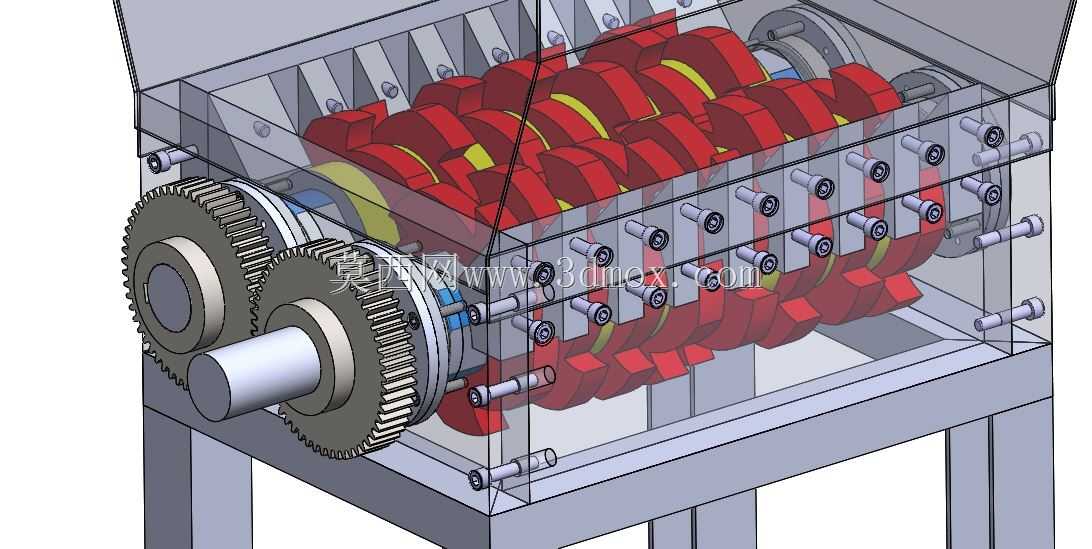

　　该双轴剪切式破碎结构主要面向固废资源化处理、工业边角料回收、生活垃圾减容等场景的设备开发需求，可适配塑料、橡胶、金属轻薄料、工业废布头、废弃包装件等多种韧性、中硬度物料的破碎作业，通过低速大扭矩的剪切、撕扯作用将大块物料剪切成尺寸均匀的小块料，方便后续的运输、分选、焚烧或再生加工工序。从结构布局来看，整机采用卧式平行双轴排布，两根破碎轴平行安装在机架上方的破碎腔体内，腔体外侧设置透明防护围板，既可以在样机调试阶段直观观察刀齿啮合状态、物料卡滞位置，也能在实际生产中阻挡物料飞溅，同时不遮挡内部运行状态的巡检视线。每根轴上交错排布多组多边形刀盘，刀盘之间通过定距隔套保证轴向间距，相邻轴上的刀盘齿形相互交错啮合，

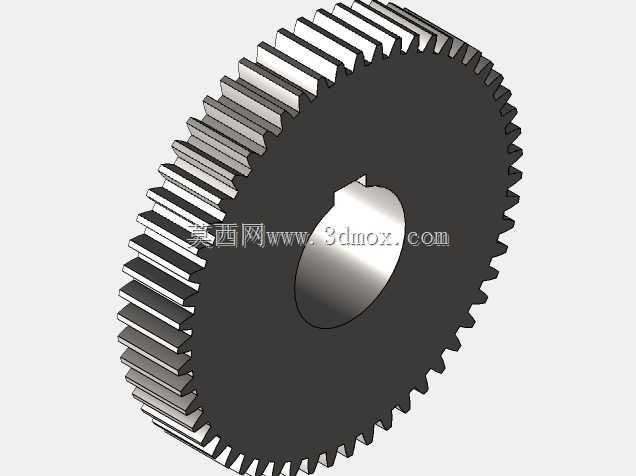

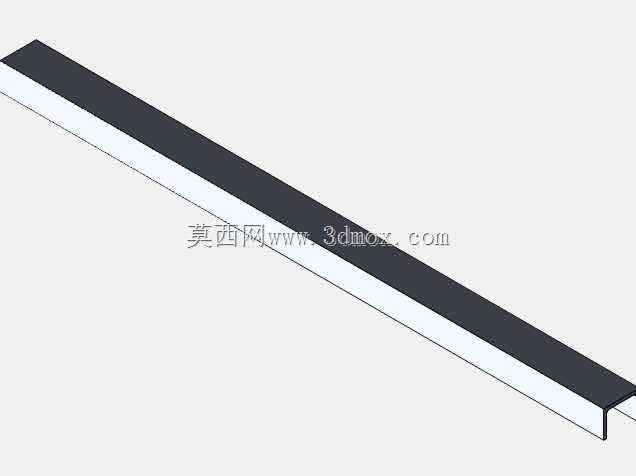

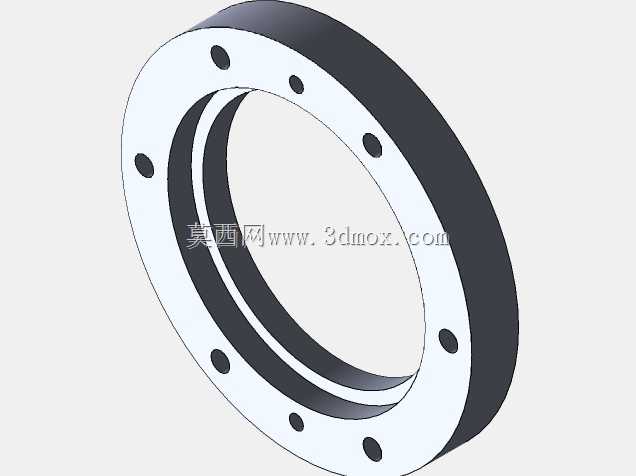

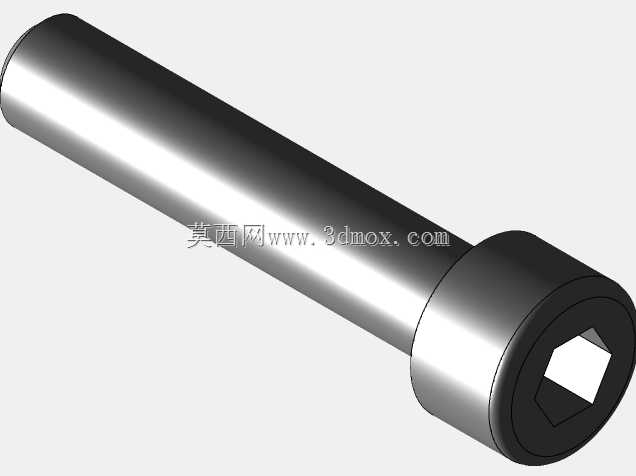

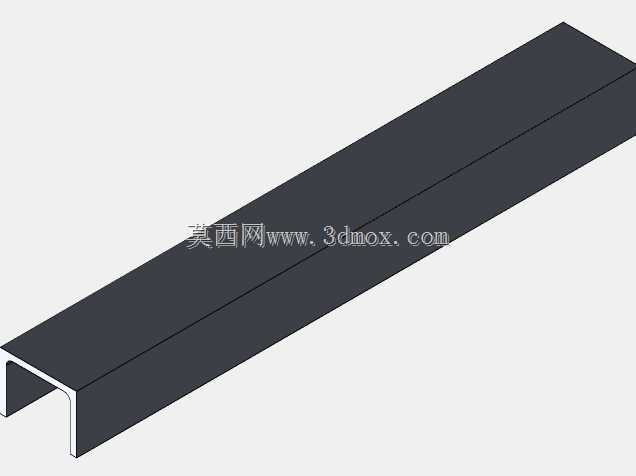

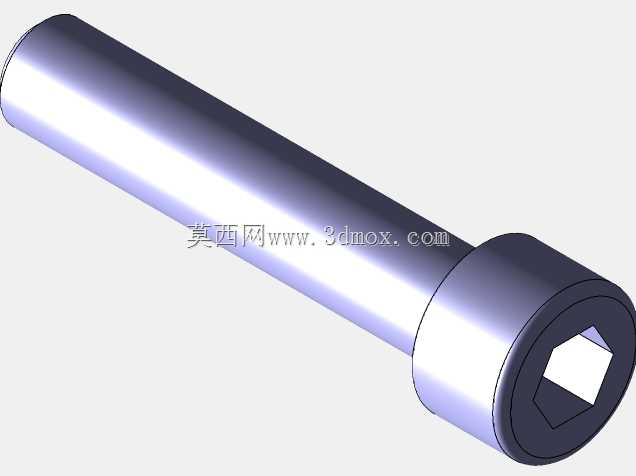

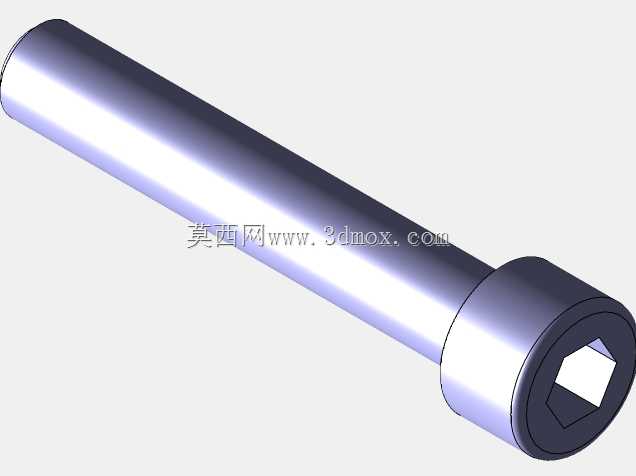

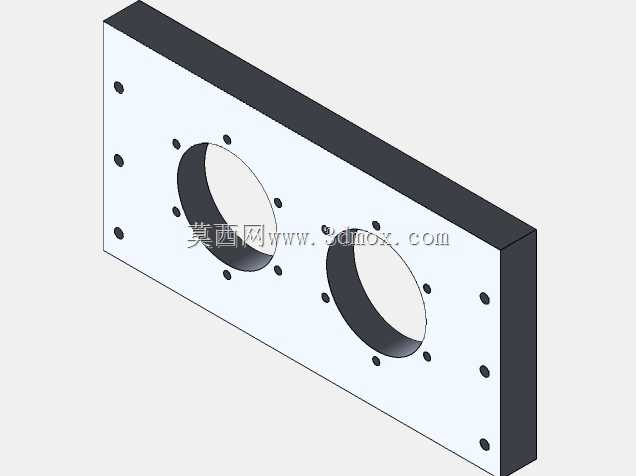

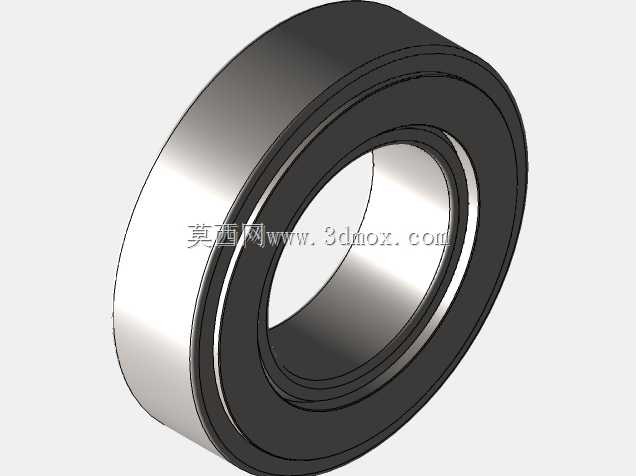

　　刀齿采用带剪切刃的多边形结构，转动过程中相邻刀齿形成动态剪切副，物料进入腔体后首先被刀齿勾带卷入啮合间隙，通过刃口的剪切、刀盘侧面的挤压以及轴转动带来的撕扯力完成破碎，相比单轴破碎结构，双轴剪切式对缠绕性物料、大块硬质物料的适应性更强，不易出现卡料堵转的问题。传动端布置在轴的一侧，采用齿轮啮合传动保证两根轴转速匹配、转向相反，齿轮外侧设置密封端盖与轴承座，轴承座通过螺栓固定在腔体侧立板上，端盖与轴之间设置密封件防止破碎过程中产生的粉尘、细碎料进入轴承磨损滚道，同时避免润滑脂泄漏污染物料。机架采用型钢焊接框架结构，底部设置水平安装基面，可直接通过膨胀螺栓固定在混凝土基础或者生产线的钢架平台上，安装时需要保证两根轴的平行度公差控制在0.

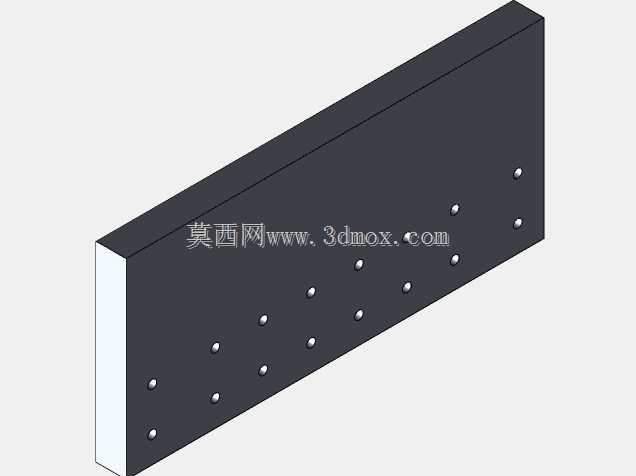

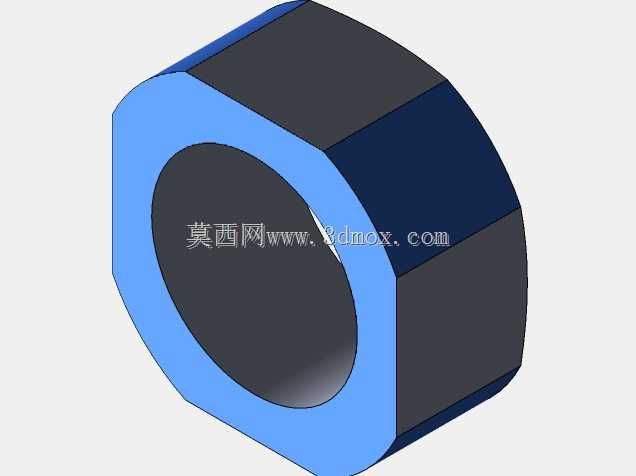

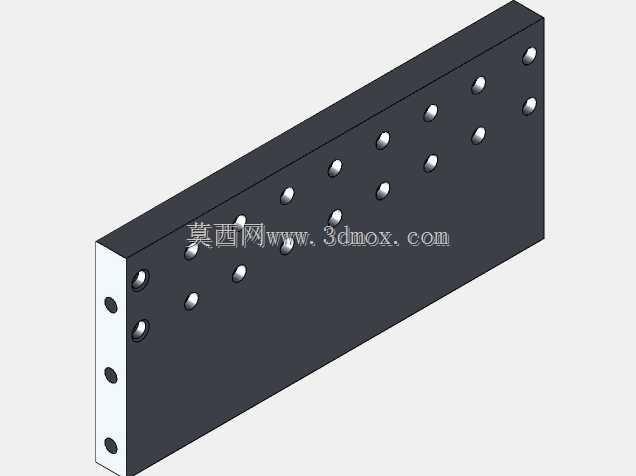

　　1mm/m以内，避免刀盘啮合过程中出现偏磨、卡滞甚至刀齿断裂的问题；腔体上方为敞口进料结构，可对接皮带输送机、人工投料平台或者料仓出料口，下方为敞口排料结构，破碎后的物料直接落入下方的出料输送设备，无需额外设置筛网结构，通过刀盘的轴向间距即可控制出料粒度，减少了筛网堵塞的维护工作量。设计过程中重点考虑了易损件的快换需求，刀盘与轴采用键连接加轴向锁紧的固定方式，当刀齿刃口磨损后，可拆开轴端的锁紧结构，逐片抽出磨损刀盘进行更换，无需整体拆解轴系，大幅缩短设备维护停机时间；腔体侧衬板采用螺栓固定的可更换耐磨钢板，当衬板被物料磨损到厚度阈值时可直接拆卸更换，避免磨损腔体本体降低结构强度。轴系的受力计算阶段，针对不同物料的破碎阻力峰值，

　　校核了轴的抗弯、抗扭强度，轴承选型时预留了1.5倍以上的动载荷余量，保证设备在处理混杂硬质物料时的结构可靠性，齿轮参数匹配时选择合适的传动比，匹配低速大扭矩的输出特性，降低转动过程中的冲击载荷，延长传动部件的使用寿命。整体结构的安装边界需要预留足够的检修空间，尤其是轴端传动侧需要预留至少一倍轴长的抽轴空间，方便后期维护时抽出刀轴更换易损件，设备上方进料位置需要根据投料方式预留对应的对接尺寸，避免安装后出现进料干涉的问题。
