方形空心无限立方体创意结构件

　　这套方形空心无限立方体结构，在日常工装夹具设计、小型设备机架搭建以及创意展示装置的前期方案推演里都能找到很实际的落点。很多刚接触结构设计的工程师在做轻量化框架方案时，第一反应往往是直接选用实心方钢做拼接，算完重量和材料成本才发现，同等外轮廓尺寸下，空心方形截面的抗弯表现并没有比实心件差太多，而整体自重却能砍掉近六成，对于需要频繁挪动的展示台、小型通讯设备外挂支架这类场景来说，减重带来的安装、搬运优势非常明显。

　　从截面设计逻辑来看，20×20的外轮廓边界是工业铝型材、小型焊接方管最常用的模数尺寸，这个尺寸段的构件不需要额外定制开模，市面上现成的角码、端面盖板、T型螺栓都能直接适配，做方案的时候不用为了配套连接件单独画加工图，能大幅缩短从三维数模到实物落地的周期。空心结构的内腔也不是闲置空间，走弱电线路、穿传感器信号线、嵌装小型磁吸固定块都能利用这块区域，外露的走线槽可以完全省掉，设备外观的整洁度提升很多，在通讯终端的桌面演示支架、展会互动装置的骨架搭建场景里，这种藏线设计是很实用的细节。

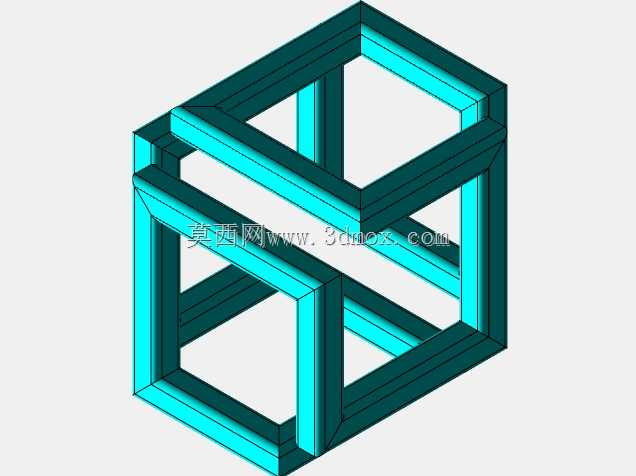

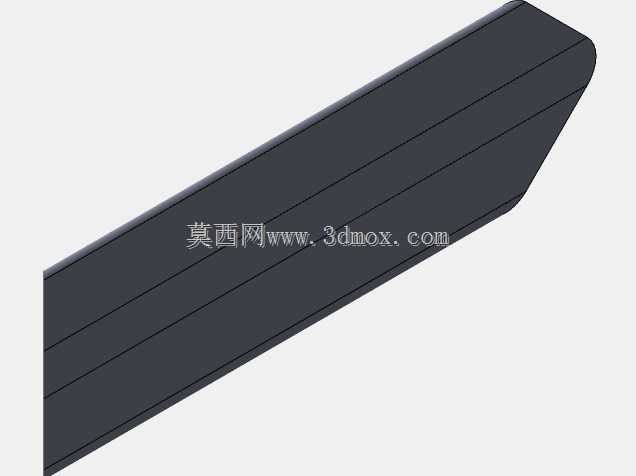

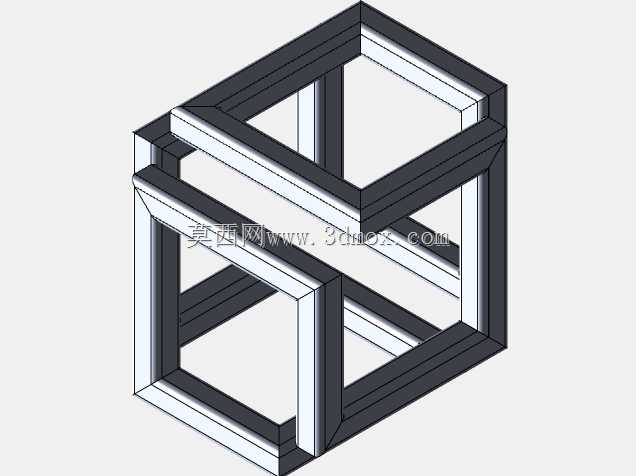

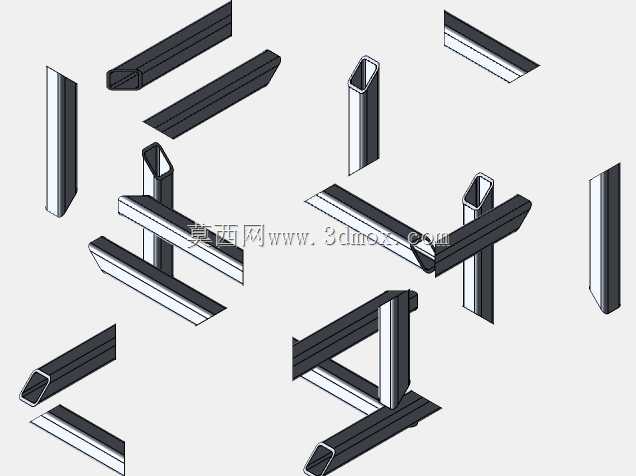

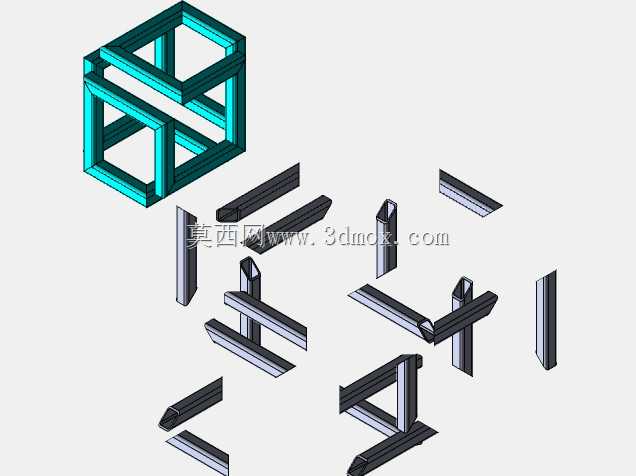

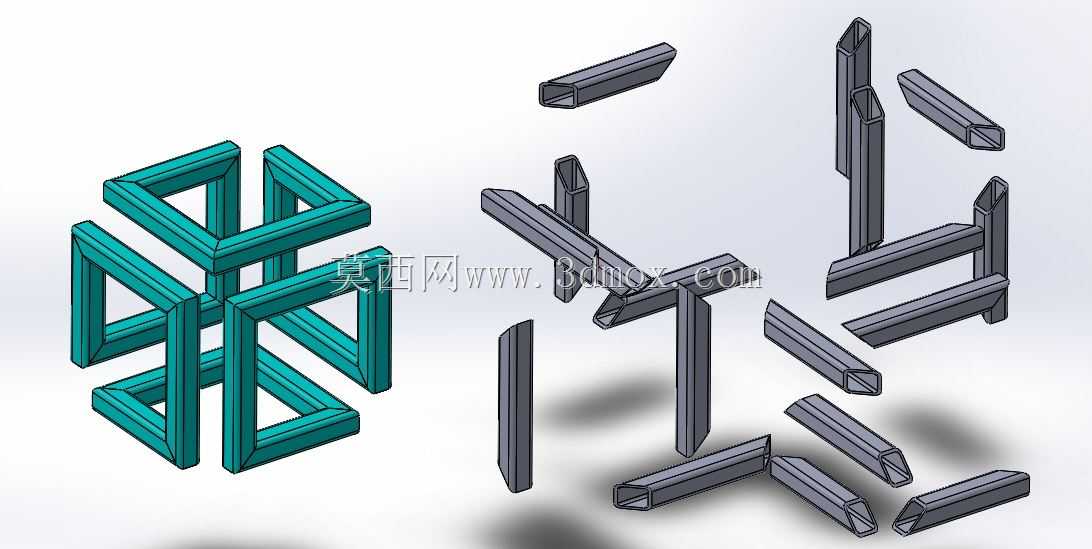

　　无限立方体的造型逻辑，本质是把多个等边长的方形空心框按照空间正交的角度做错位拼接，相邻框体的边在视觉上形成连续贯通的错觉，实际结构里每一段杆件的交接位置都做了贴合面处理，不存在悬空的几何面，导出到工程图里每一条棱线都能对应到实际的型材切割长度，不会出现渲染效果好看但没法下料加工的问题。做这类空间框架建模的时候，最容易踩的坑是不同方向的杆件在交接处出现干涉，很多人直接用实体拉伸拼完就转装配，实际切割的时候才发现两根方管的壁厚在角落位置叠到了一起，现场装配只能强行切缺口，既浪费材料又破坏结构强度。这套数模在搭建阶段就把每一段空心方管的交接位置做了相贯切口处理，相邻杆件的外壁完全贴合，内壁的缺口也和杆件的壁厚完全匹配，拿到加工厂直接按数模导出的切割清单下料，激光切管之后拼焊或者用角件连接都能直接对位，不需要二次修磨。

　　安装边界这块，20毫米的外方尺寸决定了它不会占用过多安装空间，单段杆件的端面预留了标准的安装孔位，不管是固定在铝型材工作台面上做小型工件的定位挡边，还是多个单元拼接成更大的空间网格做产品展示架，底部的安装孔都能和M4、M5规格的标准螺栓适配。如果用在通讯设备的测试工装里，这个空心立方体框架还可以直接套在小型信号测试模块的外侧，既做防护架避免测试过程中磕碰损坏模块外壳，空心的管壁又不会对无线信号造成明显的屏蔽，比实心金属护罩的适用性强很多。

　　从受力特性来拆解，方形空心截面的四个侧壁在承受径向载荷的时候，力会沿着管壁均匀传递到相邻的两个边，相比圆形空心管，方形面的贴合度更好，不管是贴装固定板、吸附磁吸座还是粘贴标识牌，都不需要额外做弧面转平面的转接件，日常改装调整的灵活度更高。在做教学演示用途的时候，这种无限延伸的立方体结构也能很直观地给新人讲解空间坐标系、型材拼接逻辑、空心截面的力学优势，把抽象的截面惯性矩、材料利用率这些概念变成看得见摸得着的实物结构，比单纯看教材里的二维示意图理解效率高很多。

　　实际选型的时候如果需要做更长尺寸的拼接，只需要以这个20×20的单元框为基础模块，沿着X、Y、Z三个方向按相同模数阵列复制，所有接口的尺寸都能保持统一，不用重新设计连接结构，后期拓展改造的成本非常低。哪怕是用来做小型3D打印机的外围防护框架，这套空心结构的刚性也足够承受日常的轻微碰撞，空心内腔还能穿入设备的温控线、灯带线，整体外观没有明线外露，设备的整体完成度会高很多。
