履带式装甲坦克战车简化结构造型

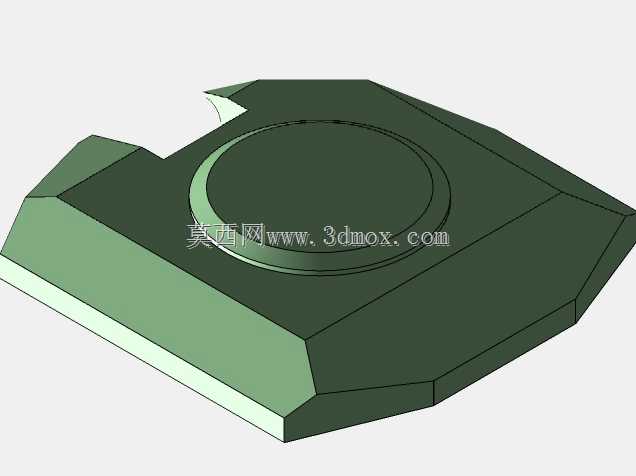

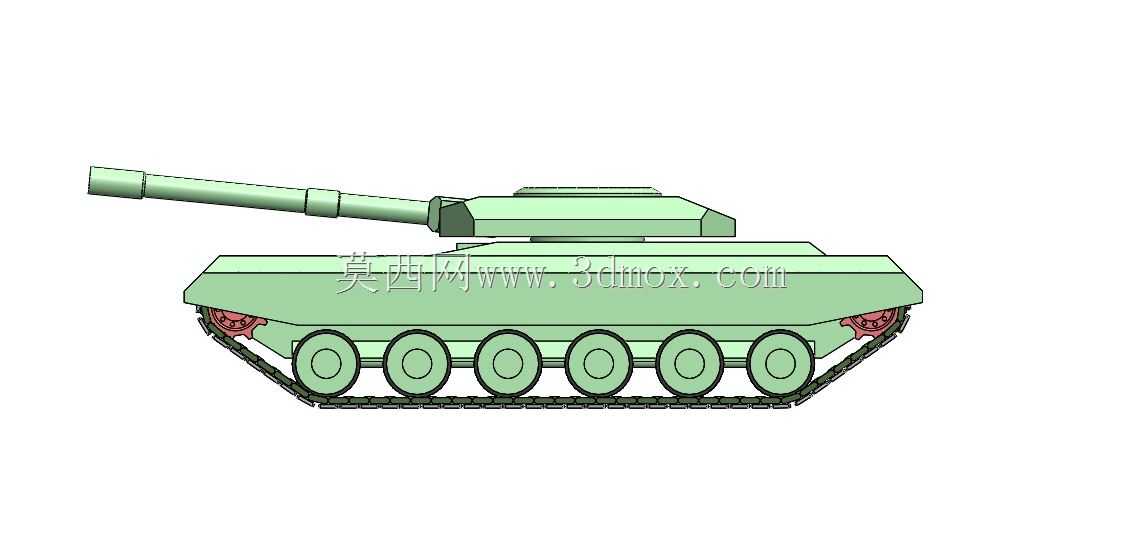

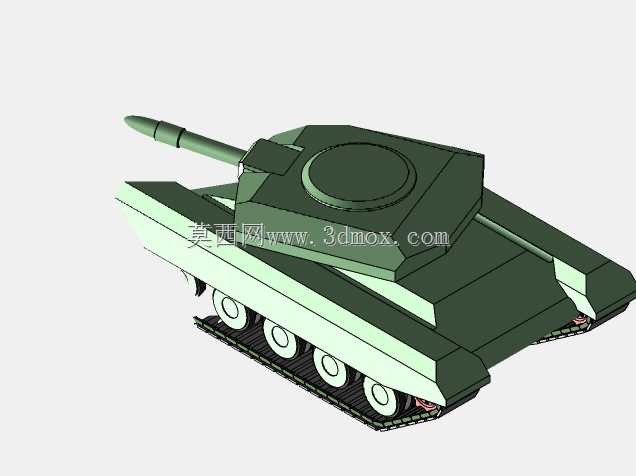

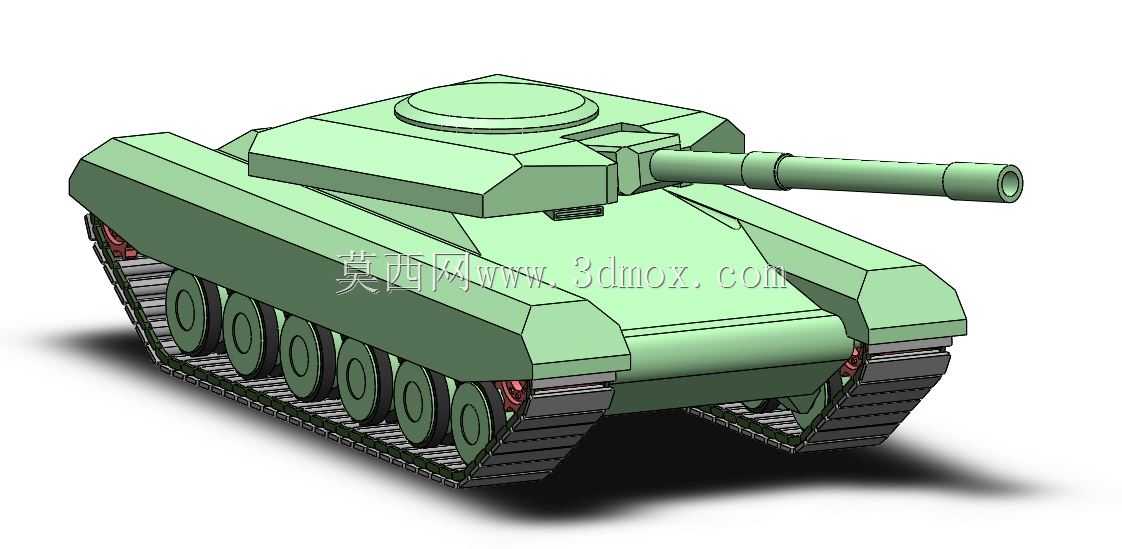

　　该模型围绕履带式装甲车辆的典型布置展开，将车体、炮塔、主炮、行走机构和履带系统整合为一套完整的外观级结构方案。建模时没有采用复杂曲面堆砌，而是以多面体装甲板、倾斜首上装甲、侧裙板和低矮炮塔轮廓作为主要造型语言，便于在方案展示、结构教学、装备认知和机械装配练习中快速表达坦克战车的基本形态。车体前部采用大角度倾斜面设计，这种处理在真实装甲车辆中有助于改善迎弹角度，同时也能在视觉上形成紧凑、前冲的战斗姿态。炮塔位于车体中上部，外形由若干折面围合而成，顶部保留圆形舱盖区域，前部伸出长身管火炮。炮管采用分段圆柱结构，根部与炮塔前装甲衔接，中段设置加粗节段，末端形成炮口轮廓，能够清楚表达坦克武器系统的轴线关系和安装位置。

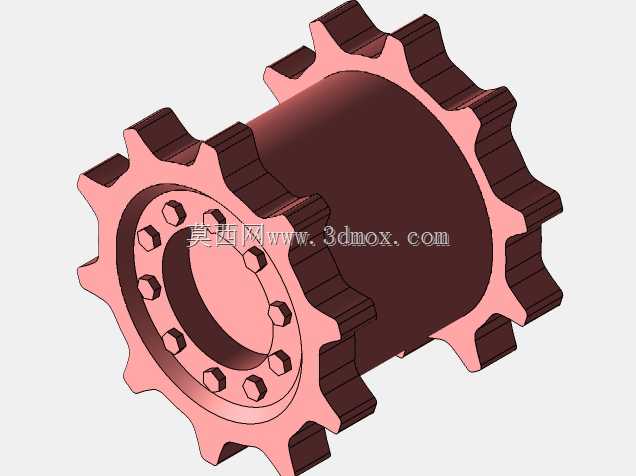

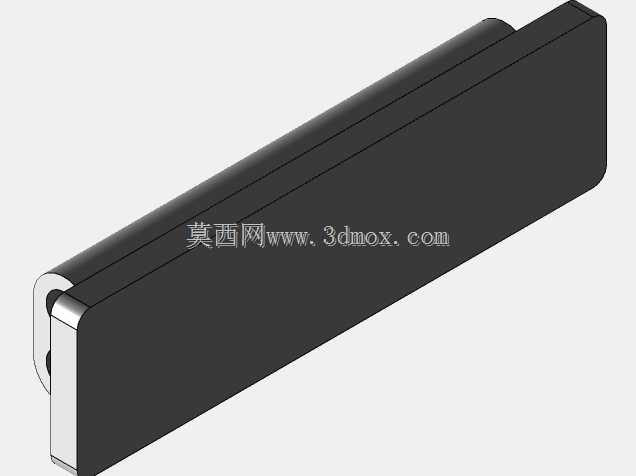

　　行走部分是该模型结构表达的重点。左右两侧均布置连续履带，履带由多个链节沿主动轮、诱导轮和负重轮外缘循环包覆。车体每侧可见六只大直径负重轮，轮体沿车体纵向等距排列，轮缘与履带内侧接触，承担整车支撑和滚动导向作用。履带前后端绕入倾斜弧形区域，端部轮系用于张紧和转向传递。侧裙板覆盖履带上方，既形成装甲防护外形，也将行走机构与车体侧面统一起来。建模过程中需要重点控制履带中心线、负重轮同轴关系、车体离地间隙以及侧裙板与履带外轮廓之间的间隙，避免在装配或运动模拟时出现干涉。

　　从实际用途看，这类简化坦克模型适合用于军事装备外观验证、机械原理演示、游戏道具原型、教学实训以及三维建模训练。它并不追求内部动力舱、变速箱、扭杆悬挂或火控系统的完整细节，而是把注意力放在外部尺度、部件相对位置和整体识别特征上。对于结构设计人员而言，可以在此基础上继续细化扭杆悬挂、驱动链轮齿形、履带销连接、炮塔座圈、舱门开启机构和炮管俯仰约束；对于展示用途，则可直接利用现有分块面进行材质赋予，如装甲绿涂装、橡胶履带、金属炮管和深色负重轮，以获得清晰的渲染效果。

　　外形边界方面，模型整体呈长条形低矮布局，炮管向前伸出后形成整车最大长度方向，履带宽度决定横向外廓，炮塔顶部构成主要高度边界。车体前装甲、侧装甲和后装甲之间通过折线过渡，底部与行走机构保持足够空间，便于后续加入悬挂摆动量。履带包络区需要在设计时预留链条弯折半径，前后端不能与车体首下或尾部板件发生碰撞。负重轮安装轴应保持横向平行，轮距与履带节距相协调；若进一步制作运动机构，可将单片履带阵列沿路径装配，并设置轮系旋转与履带平移的运动关系。

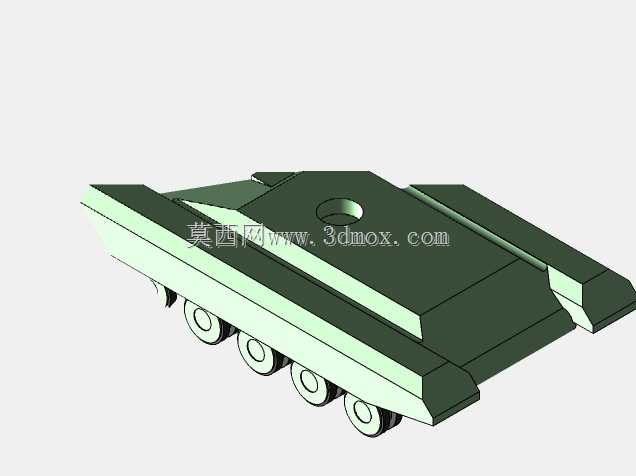

　　设计思路上，模型采用规则几何体与少量倾斜切割相结合的方式，降低了曲面控制难度，也使零件层级清楚。车体外壳可作为上部防护与承载基体，炮塔作为独立回转部件，炮管作为沿炮塔前方安装的长轴类零件，履带和轮系则组成下部行走模块。这样的拆分方式符合装甲车辆从底盘到上装的工程表达习惯，也方便在装配环境中检查主炮俯仰视场、炮塔回转范围、履带张紧区域和乘员舱顶部空间。虽然该方案为简化造型，但各功能区域的位置关系明确，能够作为后续深化设计、工程制图、爆炸视图制作和装备结构讲解的基础。
