双纵臂式悬架导向摆臂焊接结构

　　该结构件属于车辆行走系统中的双纵臂式导向承载部件，整体呈长框形布置，两根纵向主臂沿行进方向平行延伸，前后端分别设置横向连接构件，形成封闭的受力框架。这类摆臂常见于非独立悬架、特种作业车辆底盘、小型工程运输设备以及定制改装车辆中，主要承担车轮与车架之间的运动导向、载荷传递和铰接定位功能。

　　从实际使用场景看，摆臂工作时需要同时承受垂向冲击、纵向牵引或制动力，以及转向或不平路面带来的侧向力矩。前端铰接孔通常与车架支座相连，后端通过销轴、轮毂或桥管连接运动端，中间横向构件则用于限制两纵臂相对变形，保证铰接轴线在动态载荷下保持平行。若两臂孔位发生偏斜，销轴会出现附加弯矩，衬套磨损加快，严重时还会引起轮胎偏磨、行走轨迹偏移和悬架异响。因此，建模时不能只把外形画成简单梁体，而应把孔位同轴度、臂间距、焊缝位置和安装边界作为结构表达重点。

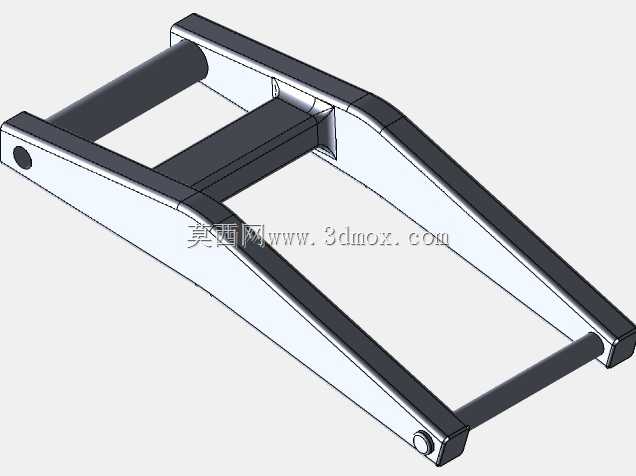

　　外形上，该件采用左右对称的长悬臂布局。两根主臂由板材折弯或组焊而成，截面呈槽形或箱形趋势，外侧轮廓随受力路径逐渐变化，靠近铰接区域保留较宽的实体连接面，以分散销轴孔周围的局部应力。前后横向连接管或横梁贯穿两臂，既承担撑开臂距的作用，也形成抗扭框架。端部圆孔为核心安装边界，孔径、孔中心距、孔端面厚度以及两孔轴线平行度，均直接决定后续与车架销、轮轴或桥体的装配关系。

　　设计思路上，这种框形摆臂强调以较轻的质量获得足够的弯曲刚度和扭转刚度。纵向臂承受主要弯矩，截面高度沿臂长方向布置，使材料尽量远离中性层；横向连接件则提高整体稳定性，避免两臂在侧向力作用下出现内收或外张。板件边缘的过渡圆角、端部包边和加强衬板，都是为了降低焊接热影响区和孔边应力集中。若用于载荷较大的工况，可在销轴孔内增设衬套或加厚耳板，使挤压应力分布更均匀；若用于轻载低速设备，则可通过减小板厚、开设减重孔来控制簧下质量。

　　建模过程中，应先建立铰接孔中心线和纵向对称基准，再按臂间距确定两侧主臂骨架。主臂侧板、上下面板和端部封板需要分别表达厚度，不能用单一曲面代替真实装配关系。横向圆管与纵臂相交处应体现焊接搭接或贯穿连接，孔端建议保留衬套长度和端面加工余量。对于工程出图而言，还需要校核销轴孔到横梁中心的距离、前后安装孔的相对高度、两臂内侧净宽以及摆臂运动包络，防止在跳动行程中与车架、减震器、传动件或制动管路发生干涉。

　　该结构的优势在于传力路径清晰、制造方式直接、维护拆装方便。焊接成型后，通过控制工装定位可以保证两臂孔位一致；端部铰接结构简单，便于更换耐磨衬套；框架内部预留空间也可用于布置限位块、阻尼件或线束固定点。相较单片冲压臂，这种双纵臂框架在低速重载和非标设备中更易按载荷调整板厚、臂宽和跨距；相较铸造摆臂，它又具有试制周期短、修改成本低的特点。

　　在结构分析时，可重点关注三类位置：一是销轴孔周边的挤压与撕裂风险，二是纵臂与横梁交接处的焊缝疲劳，三是长悬臂中段在垂向冲击下的弯曲挠度。约束应模拟车架端铰接，载荷按轮端接触力、牵引力和侧向力组合施加。若发现孔边应力过高，可优先增加耳板厚度或加大孔端外包络；若框架扭转变形偏大，则应增强横梁与纵臂连接区域，而不是盲目增加整臂板厚。通过这种方式，摆臂既能满足运动导向要求，也能在重量、刚度和可制造性之间取得平衡。
