三链轮三角排布链条传动结构

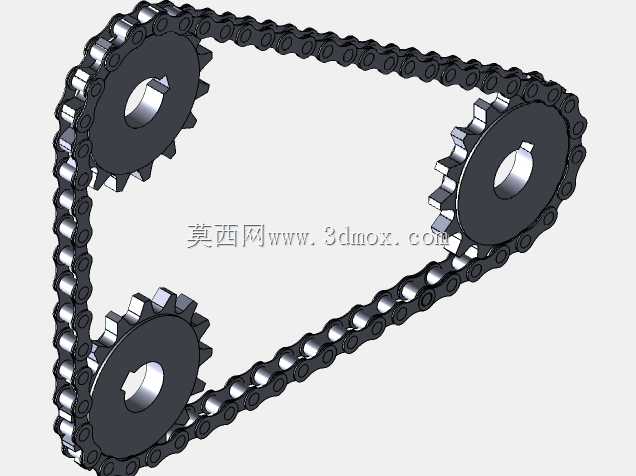

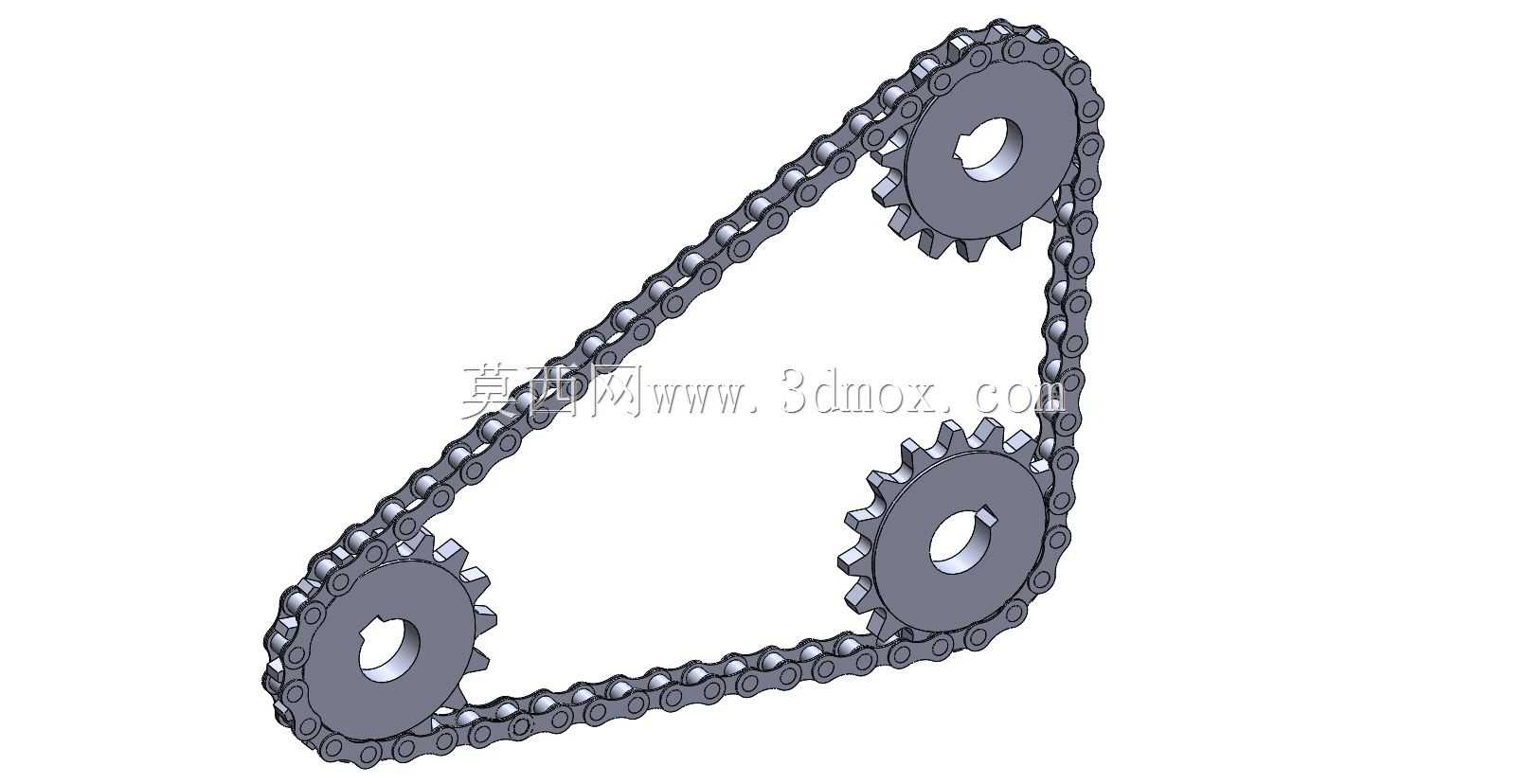

　　这套链传动结构采用三链轮三角排布的布局形式，区别于常规双链轮直线传动方案，可在有限安装空间内完成多轴动力的同步传递，适配需要跨三个不同轴位输出扭矩的设备工况，常见于轻工输送设备、小型自动化作业台、特种农机的动力分配单元中。设计过程中首先完成三个链轮的中心距测算，结合传动比要求匹配各链轮的齿数，三个链轮分别承担主动输入、中间张紧导向、从动输出的功能，链条沿三个链轮的齿槽形成闭合三角回路，相比额外加装张紧轮的方案，三角排布的链轮可利用自身位置调整实现链条张紧度调节，减少额外张紧部件带来的传动损耗与装配复杂度。链轮的齿形按照标准滚子链齿廓参数绘制，齿根圆弧与滚子外圆匹配，保证啮合过程中滚子可顺畅滑入齿槽，避免卡滞、跳齿问题，

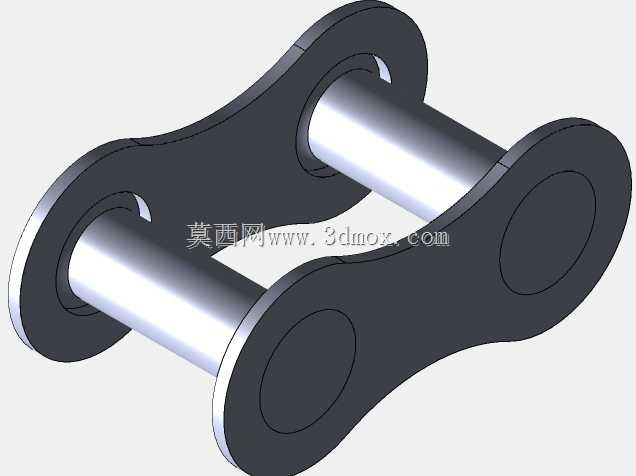

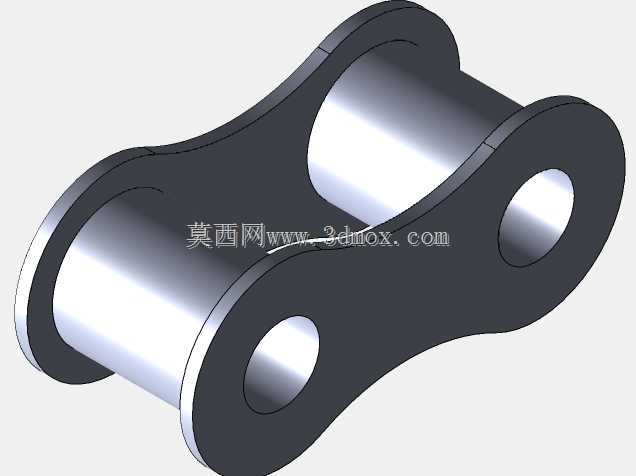

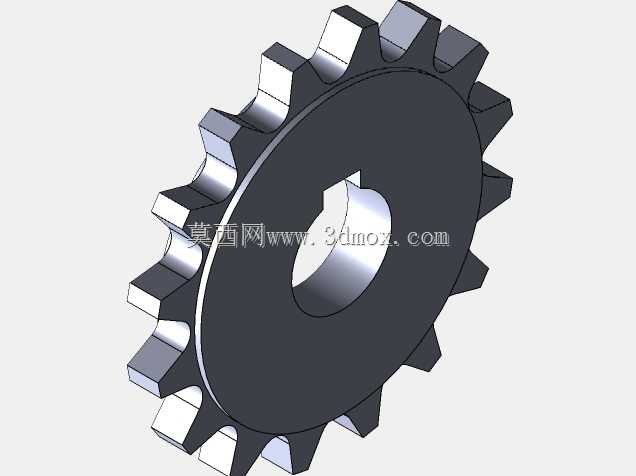

　　每个链轮中心都设计有标准键槽结构，可与对应轴径的传动轴通过平键实现周向固定，传递额定扭矩。链条采用标准滚子链结构建模，每一节链节的外链板、内链板、销轴、滚子都按照实际装配关系完成配合，可直观呈现链节铰接处的转动自由度，模拟传动过程中链条绕入、绕出链轮的弯折状态。安装边界方面，整套结构的外轮廓由三个链轮的中心距决定，设计时需预留链条外侧5-10mm的安全间隙，避免运行过程中链条抖动与周边机架部件发生剐蹭，三个链轮的安装轴需保证平行度公差在允许范围内，否则会加剧链条与链轮齿侧的偏磨，缩短传动部件使用寿命。从功能特性来看，这种三角排布链传动结构可在不额外增加传动部件的前提下，实现单动力输入带动两个不同位置的从动轴同步运转，传动比准确，

　　无弹性滑动与打滑现象，可在高温、多尘、油污等恶劣工况下保持稳定传动效率，相比带传动承载能力更强，相比齿轮传动对安装中心距的容错率更高，适合中低速、重载的动力传递场景。建模过程中对链节与链轮的啮合间隙做了合理预留，既保证装配时无干涉，也能还原实际传动中的合理配合间隙，可直接用于传动方案的布局验证、装配干涉检查，也可作为相关设备传动系统设计的参考样例，帮助设计人员快速完成链传动布局的选型与空间排布校核。
