仿生蜻蜓造型侦查无人机结构设计

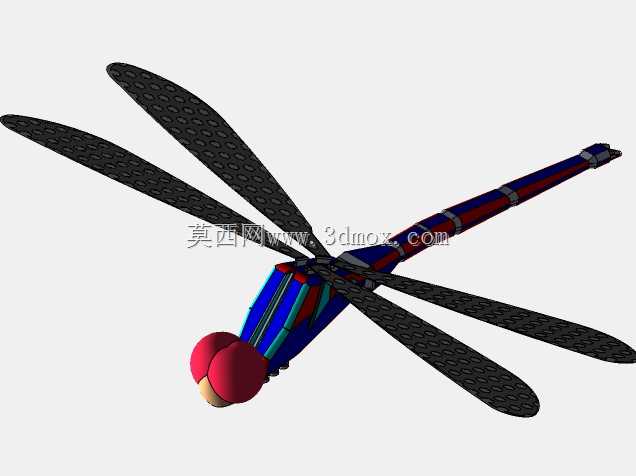

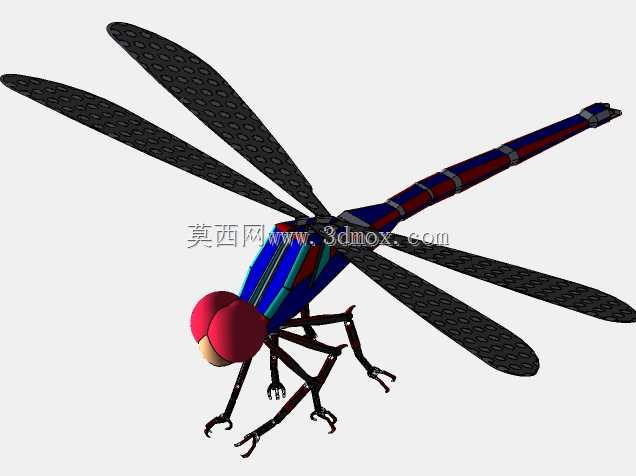

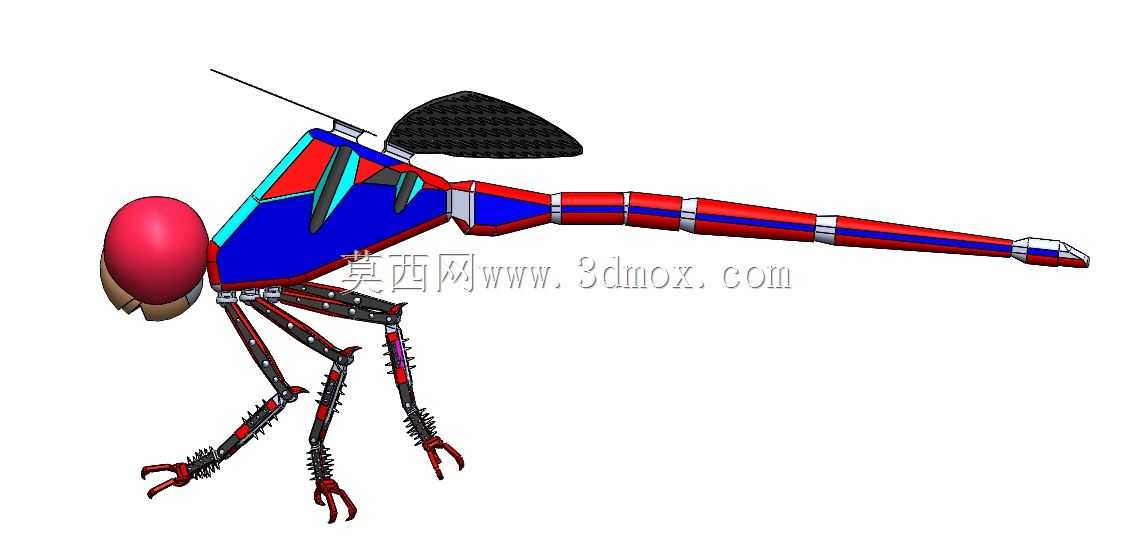

　　这款仿生蜻蜓无人机的设计，核心瞄准狭小空间侦查、复杂环境巡检这类常规多旋翼无人机难以适配的作业场景，依托仿生外形带来的低视觉惊扰特性，可在植被密集区域、室内狭长空间、城市楼宇缝隙间完成抵近信息采集作业，不会像常规旋翼无人机那样因外形突兀引发目标警觉，也能借助仿昆虫的气动布局降低飞行过程中的碰撞损伤风险。从结构设计逻辑来看，整机完全参照真实蜻蜓的躯体比例做工程化适配，头部集成视觉采集模组的安装位，采用曲面整流罩包裹核心传感元件，既保证视场角无遮挡，也能降低飞行过程中的正面风阻；胸段作为整机的动力承载核心，将动力输出结构、飞控板、供电模块分层排布，重心严格控制在胸段几何中心附近，匹配扑翼动作的力矩输出特性，避免飞行过程中出现姿态偏移。

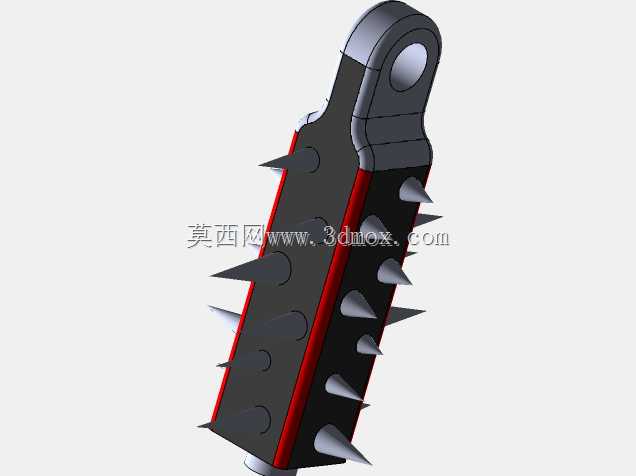

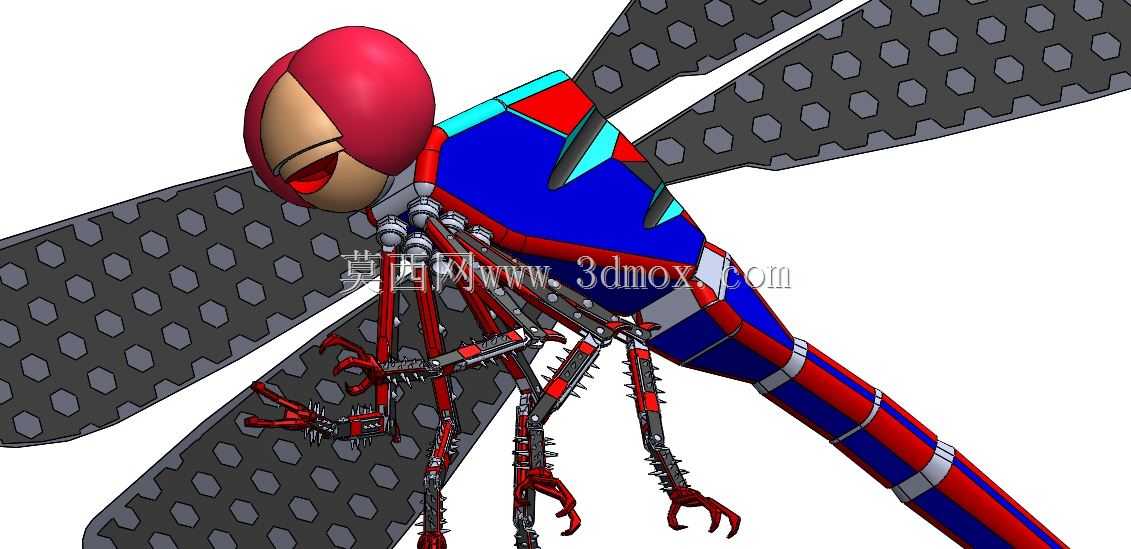

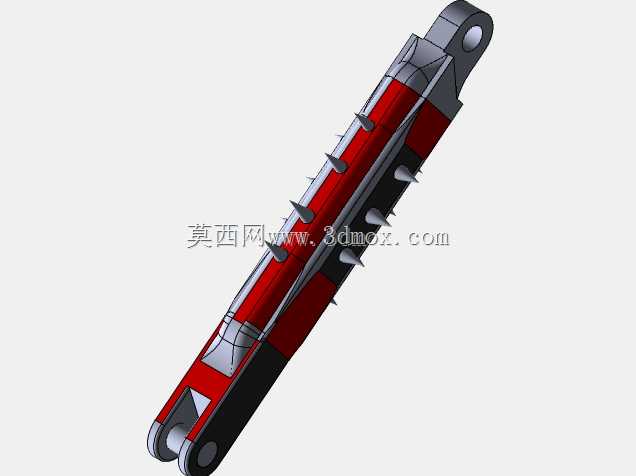

　　四片扑翼采用蜂窝状镂空网格结构设计，在保证翼面结构刚度的前提下最大限度降低自重，翼根处设置多自由度铰接结构，可模拟真实蜻蜓翼面的相位差扑动动作，相比固定翼或常规多旋翼结构，能实现悬停、快速侧移、小半径急转弯等复杂飞行动作，适配狭窄空间内的机动需求。六条步行足采用多段铰接式连杆结构，每段关节处设置限位结构，既可以在飞行时收拢贴合躯体降低风阻，也能在降落时抓附树枝、线缆、建筑凸起等不规则接触面，不需要平整起降场地，大幅拓展了作业适用场景。尾段采用分节式结构，内部预留走线空间，同时可根据飞行动态调整配重位置，辅助整机姿态稳定。从安装边界来看，整机翼展控制在常规手持设备的尺寸区间内，躯体最大直径不超过成年人手掌宽度，

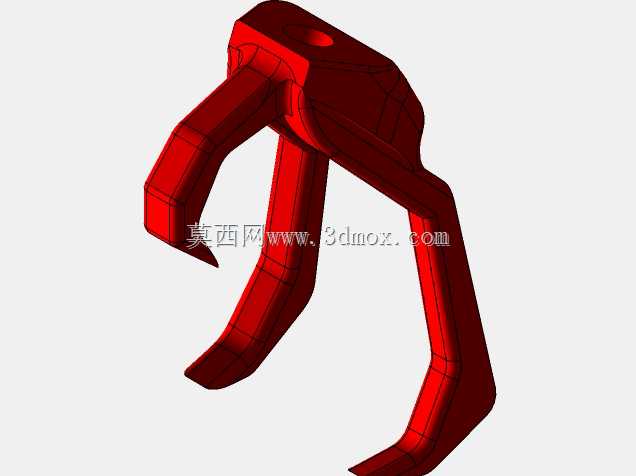

　　所有外露结构件均做圆角过渡处理，避免剐蹭周边障碍物，翼面与躯体的连接位置设置快拆结构，可快速更换受损翼片，降低野外作业的维护成本。设计过程中针对扑翼的往复动作做了动平衡校核，每个翼面的重量差控制在极小范围内，避免高频扑动时产生整机共振，足端的抓附结构做了防滑纹理处理，保证在光滑接触面也能稳定停靠，不需要额外的固定结构即可完成长时间驻点监测。
