90度扭转式扭力弹簧工业结构设计

　　在各类工装夹具、自动化复位机构、小型机电触发结构中，90度扭转扭力弹簧是应用频次极高的弹性储能零件，这类弹簧依靠簧圈的扭转变形储存与释放扭矩，和常见的拉伸、压缩弹簧受力方向完全不同，适配需要绕固定轴提供回转复位力的装配场景。从实际选型适配角度看，这款弹簧的两个伸出扭臂呈90度夹角布置，安装时两个臂端分别卡入对应构件的定位槽或固定孔位，当外部载荷带动其中一个扭臂绕簧圈中心轴线转动时，簧丝截面承受弯曲应力，随着扭转角度增大，反向复位力矩同步线性提升，撤去外部载荷后即可带动联动构件回到初始位置，在传感器触发复位、电器开关触点回弹、小型翻盖结构阻尼复位、工装夹具快速夹钳回弹等场景中都能见到这类结构的应用。设计这类扭转弹簧时，

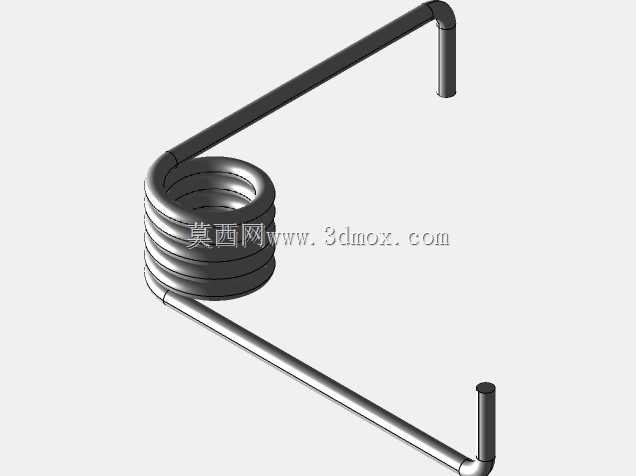

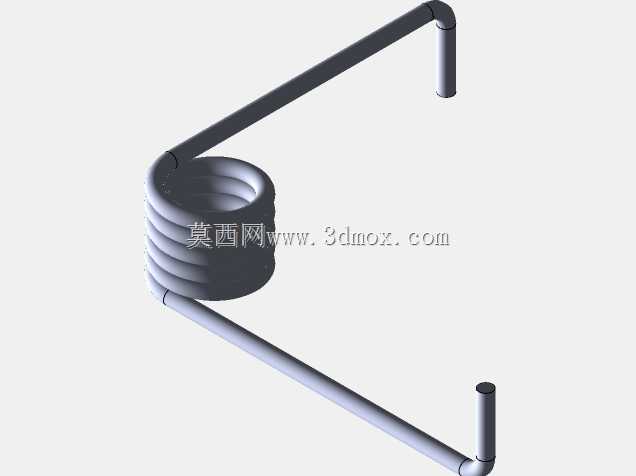

　　首先要确认安装边界的空间限制：簧圈的中径尺寸需要适配安装位的定位轴直径，保证簧圈与定位轴之间留有合理的活动间隙，避免转动过程中出现卡滞、偏磨问题；两个扭臂的长度、末端弯折形态要完全匹配装配点位的卡接结构，防止工作过程中扭臂滑脱、受力点偏移导致力矩输出不稳定。簧圈的有效圈数需要结合所需的工作扭矩、允许的最大扭转角度计算确定，圈数过少会导致单圈应力过大，长期交变载荷下容易出现簧丝断裂失效，圈数过多则会占用过多轴向安装空间，同时带来扭矩输出刚度不足的问题。从结构细节看，这款弹簧的簧圈采用等节距密绕设计，自由状态下相邻簧圈之间留有微小间隙，避免扭转过程中圈与圈之间摩擦产生额外阻力，影响扭矩输出精度；两个扭臂从簧圈两端切线方向伸出，

　　末端做了平直弯折处理，卡入安装位后受力方向沿扭臂轴向传递，不会在簧圈端部产生额外的侧向分力，能有效降低长期工作后的簧圈倾斜、扭臂变形概率。实际装配调试时，需要注意弹簧的预扭转角度设置，通常要预留10到15度的预扭量，保证机构在初始位置时弹簧就能提供稳定的初始压紧力，避免构件出现松动、旷量；同时要校核最大工作扭转角度下的簧丝弯曲应力，确保应力值在所选弹簧钢丝材料的许用疲劳应力范围内，满足设备长期循环工作的寿命要求。这类弹簧的安装不需要额外的紧固件辅助，依靠自身扭臂的卡接和簧圈与定位轴的配合即可完成固定，装配效率高，在小空间内的复位机构设计中，相比拉簧、压簧搭配连杆的结构，能大幅简化整体结构设计，减少配套零件数量，降低整体装配成本。
