铜质凸缘联轴器结构三维设计

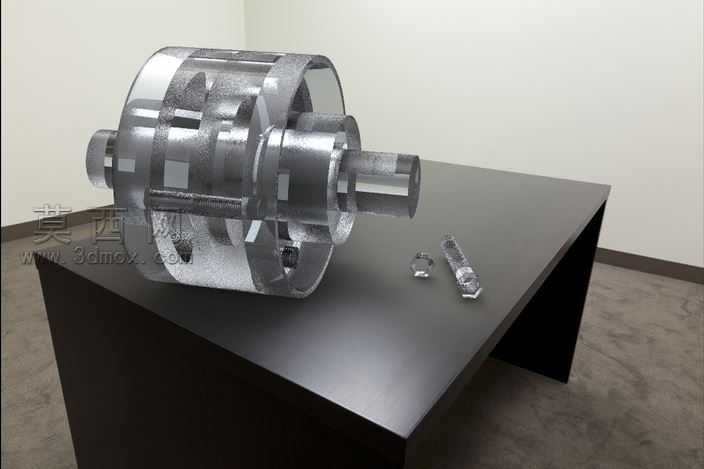

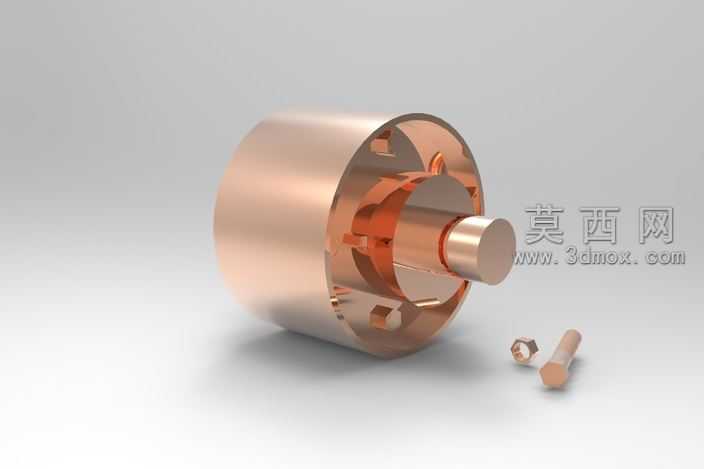

本作品为刚性凸缘联轴器的三维设计模型，整体采用铜质金属材质进行渲染表现，还原了该类传动部件的真实质感与结构细节。建模过程中首先对两半联轴器的主体结构进行参数化绘制，分别构建出带毂筒的盘状主体，其中一侧毂筒设置为适配主动轴的通孔结构，另一侧毂筒搭配定位轴段，精准还原凸缘联轴器依靠两个带凸缘盘的半体对接实现轴系传动的核心结构。在细节建模上，对凸缘盘上的螺栓连接孔、定位止口进行了精确的尺寸匹配，同时配套绘制了连接用的螺栓与螺母零件，完整呈现联轴器的装配逻辑，止口结构的建模严格遵循同轴度定位要求，保证两半联轴器对接后轴线重合的装配精度。材质渲染阶段，为整体模型赋予铜合金材质，调整金属粗糙度、反射率参数，模拟出铜质零件经过精加工后的金属光泽，同时对端面、孔位的边缘做了细微的倒角处理，还原机械加工零件的工艺特征，搭配柔和的影棚布光，突出零件的结构轮廓与金属质感，背景采用简洁的浅灰色调，让视觉焦点集中在联轴器本身的结构上。设计思路上，该模型严格遵循凸缘联轴器的标准传动原理，依靠螺栓锁紧产生的摩擦力以及止口的定位作用，实现两根轴的刚性连接，可传递较大转矩，建模过程中充分考虑了零件的装配干涉检查，确保各部件组装后无结构冲突，同时配套的紧固件模型也符合对应标准件的尺寸规范，整体模型结构完整，细节清晰，既可以作为机械设计教学中联轴器结构的演示素材，也可为相关传动部件的设计选型提供直观的三维参考，帮助设计者快速理解凸缘联轴器的装配关系与工作原理，适用于传动系统设计、机械原理教学等多种场景。
