三自由度水平关节SCARA机器人结构设计

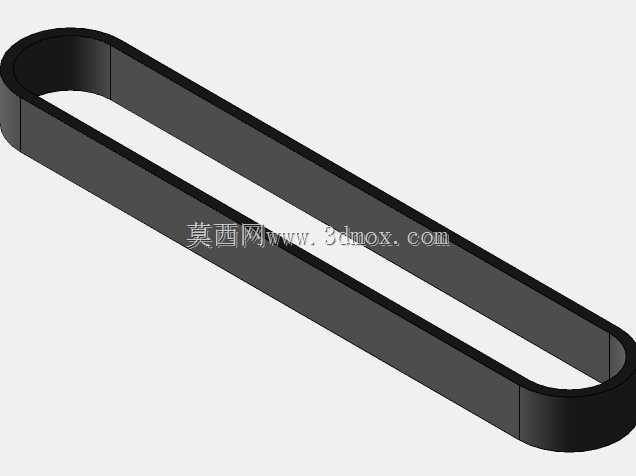

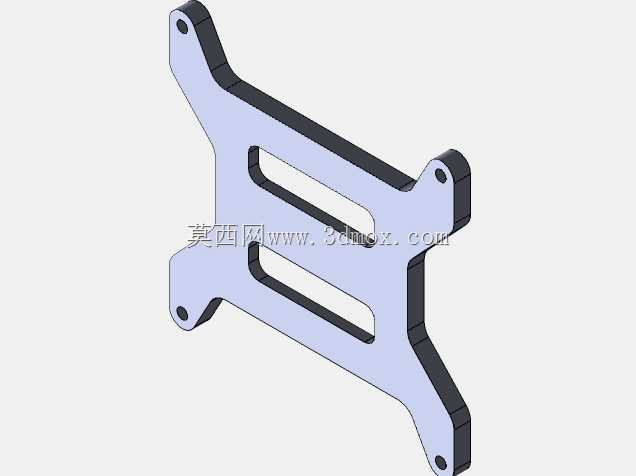

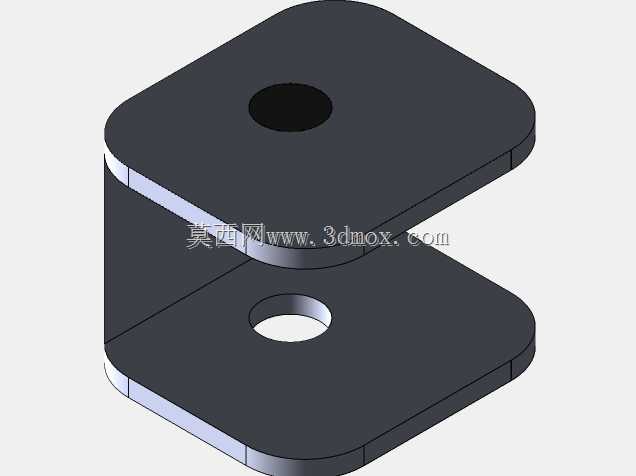

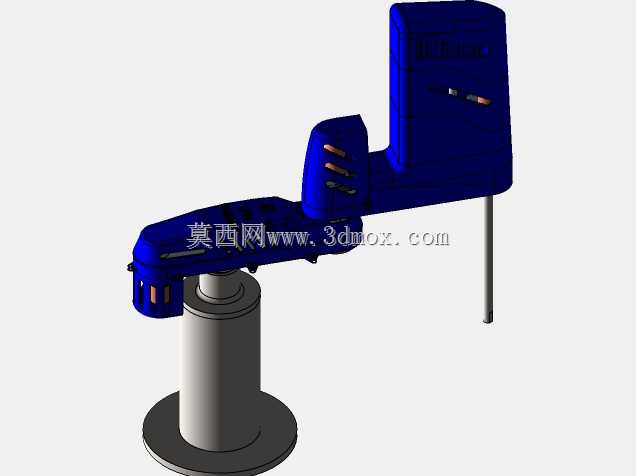

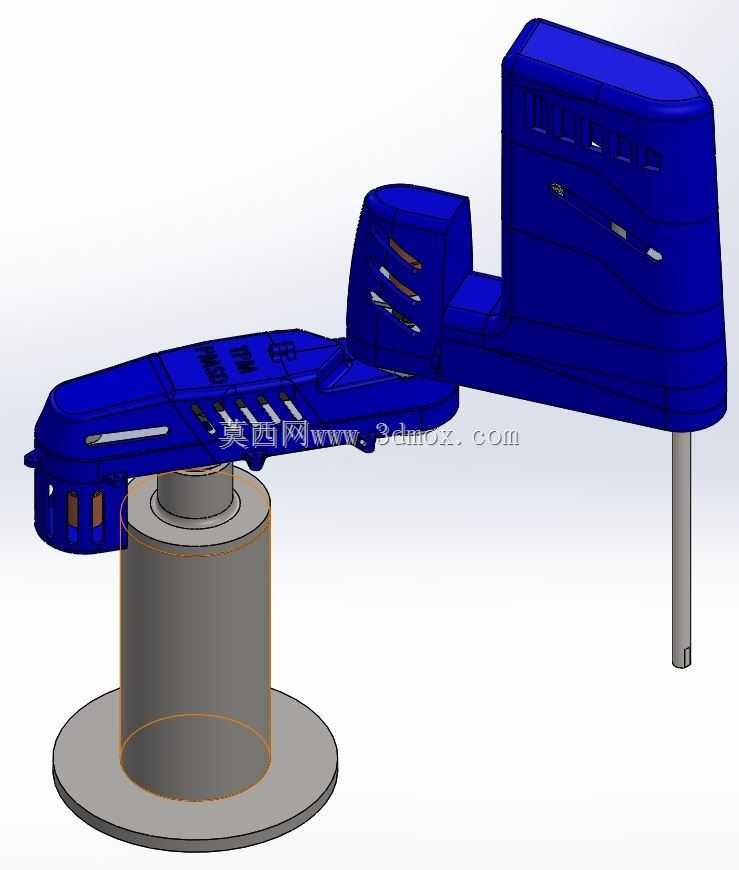

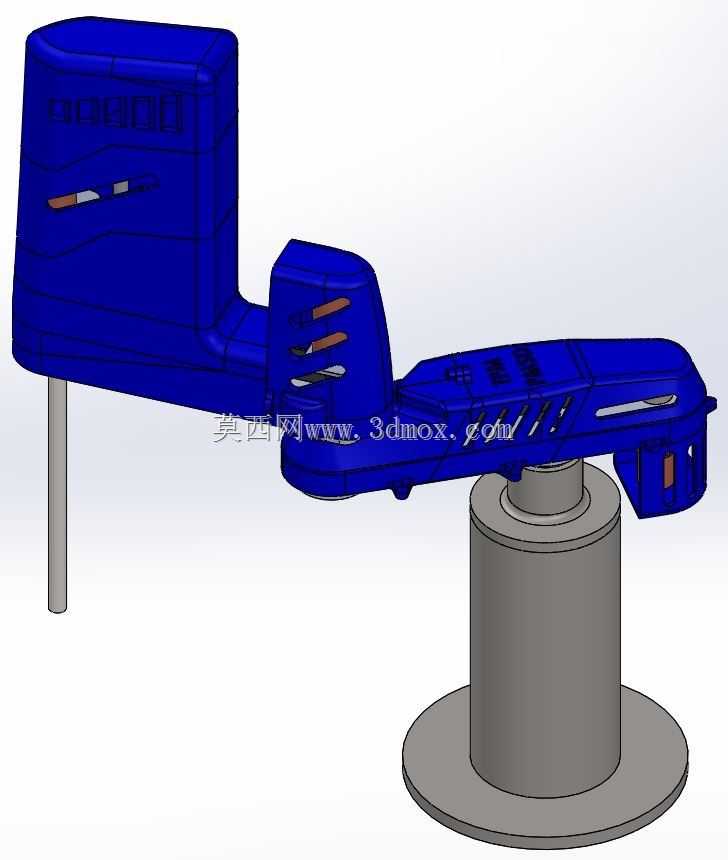

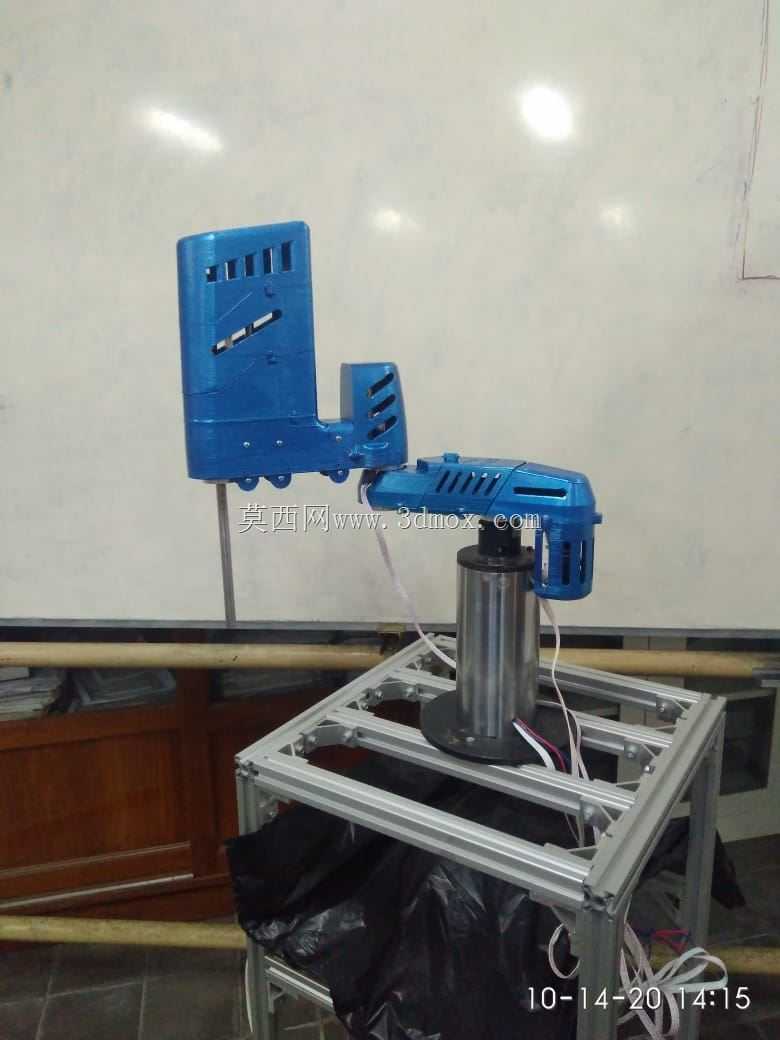

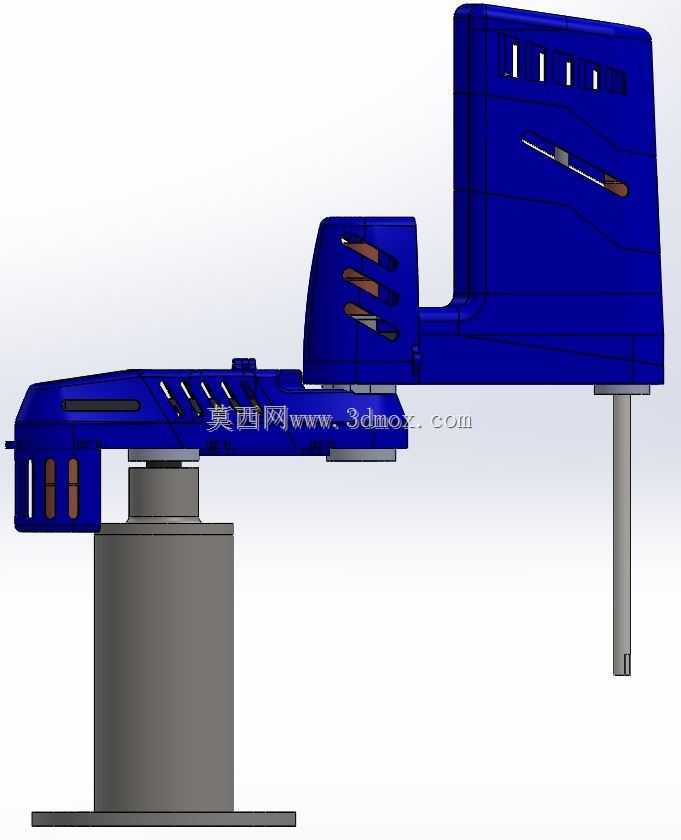

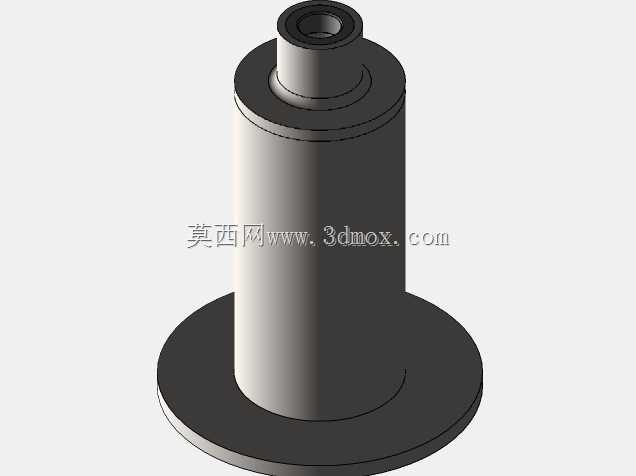

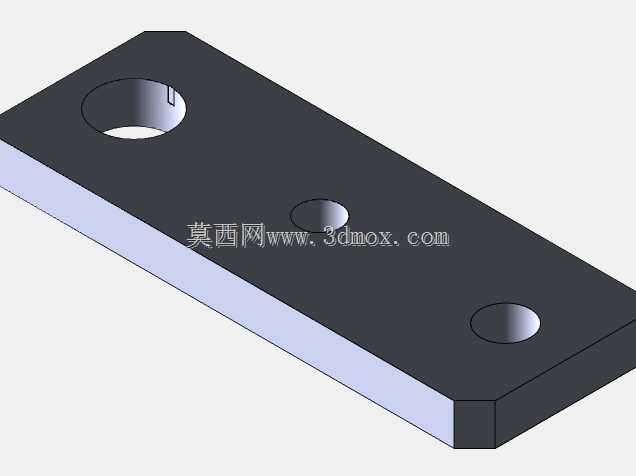

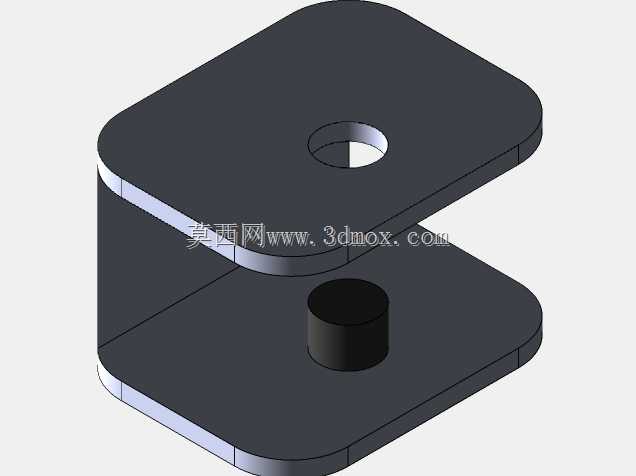

　　这款三自由度水平关节机器人的结构设计，核心瞄准3C电子组装、小零件精密搬运、轻量点胶涂覆这类对平面定位精度要求高、作业节拍快的产线场景，区别于六轴关节机器人的全空间运动特性，该构型将运动范围集中在水平面回转加垂直方向升降，刚好匹配电子产线中PCB板插件、螺丝锁付、小型元器件上下料这类作业面集中在水平工位的需求，能在紧凑的安装空间内实现更高的运动速度与重复定位精度。从结构布局来看，底座采用大直径圆盘安装面，通过中心立柱承载第一关节的回转支撑，第一关节大臂内置传动组件，连接第二关节小臂的回转结构，小臂末端集成垂直升降的Z向轴，末端预留标准执行器安装接口，可适配夹爪、吸嘴、点胶头等不同作业末端。设计过程中优先控制各关节的转动惯量匹配，

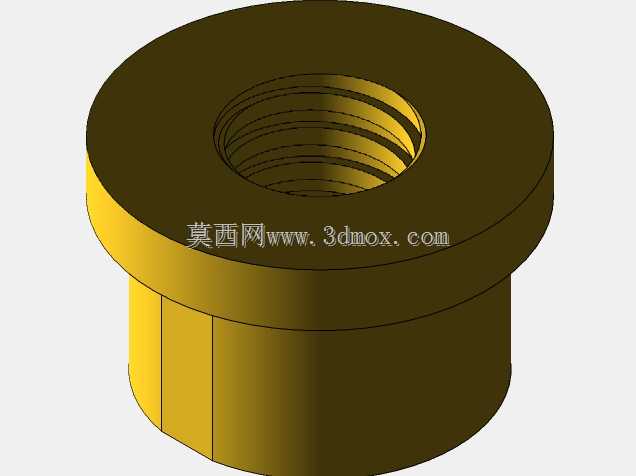

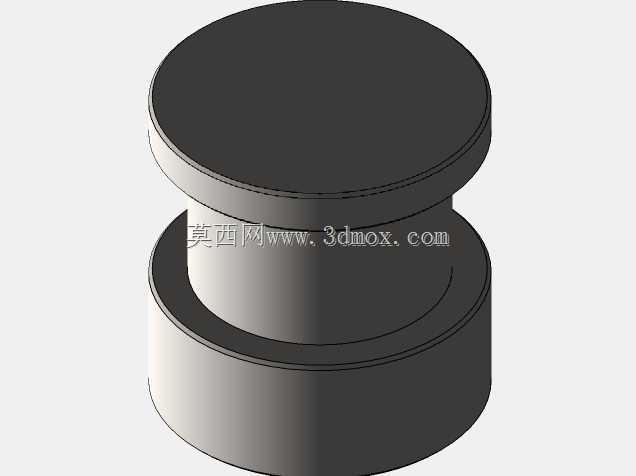

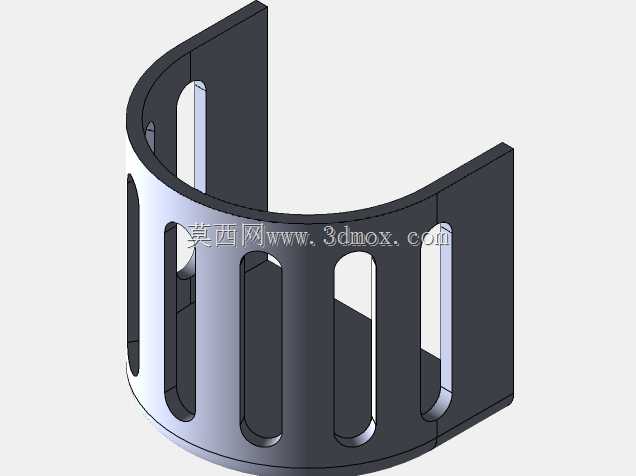

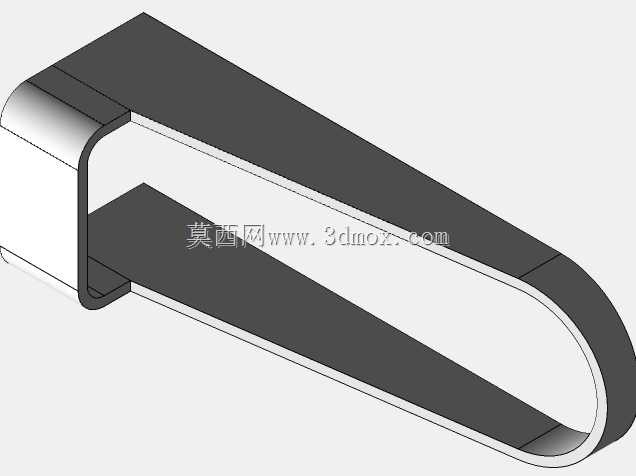

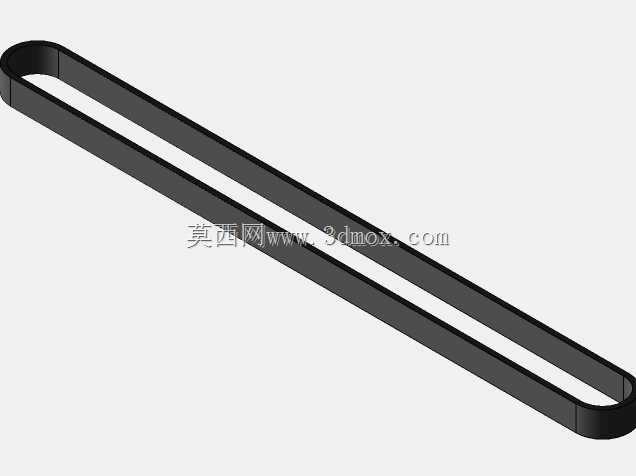

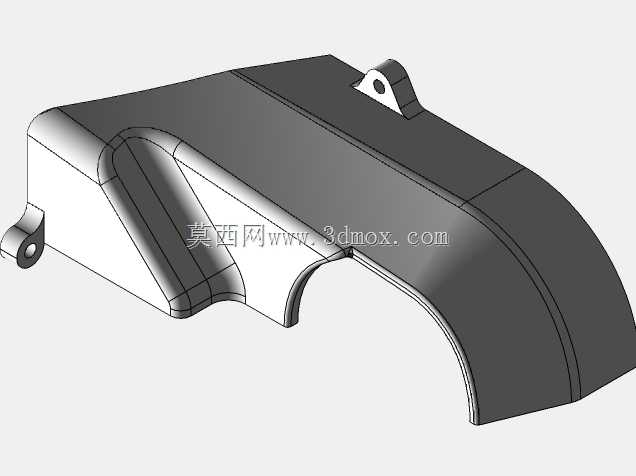

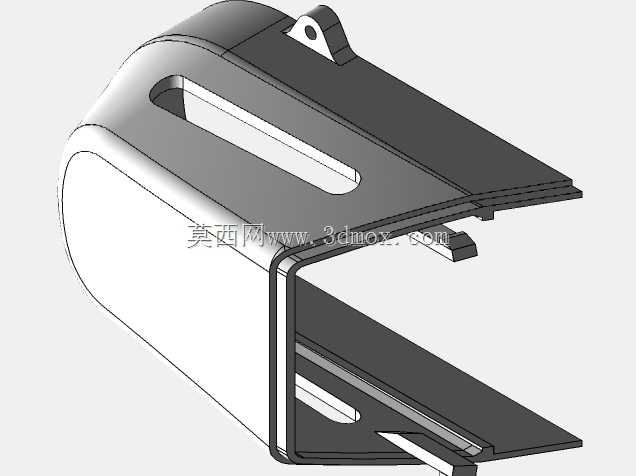

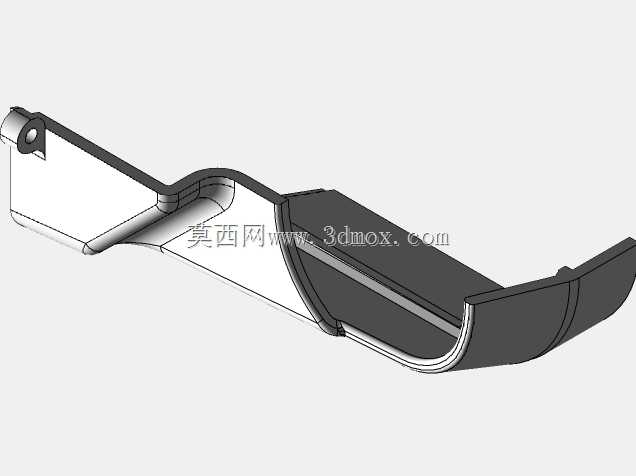

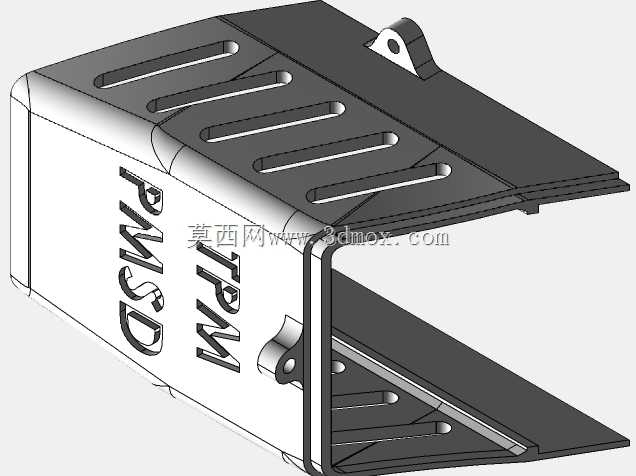

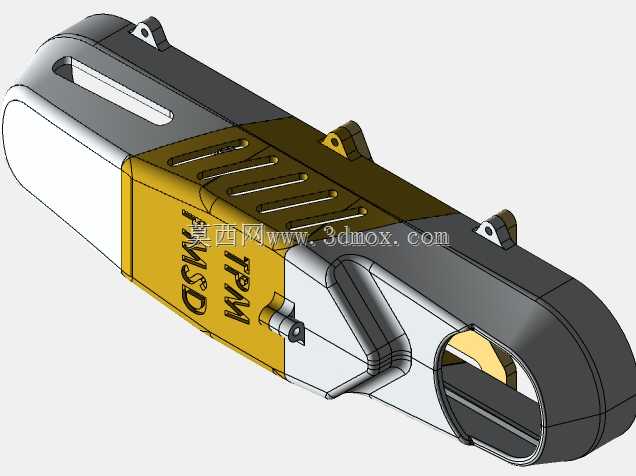

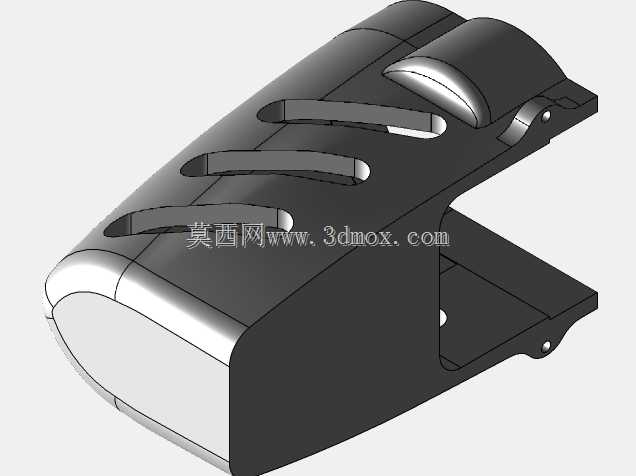

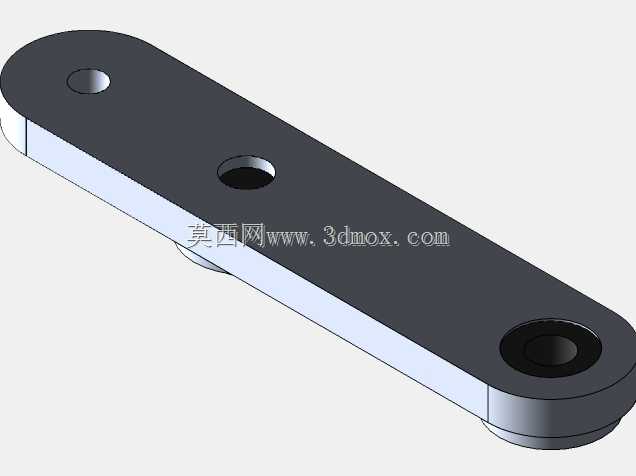

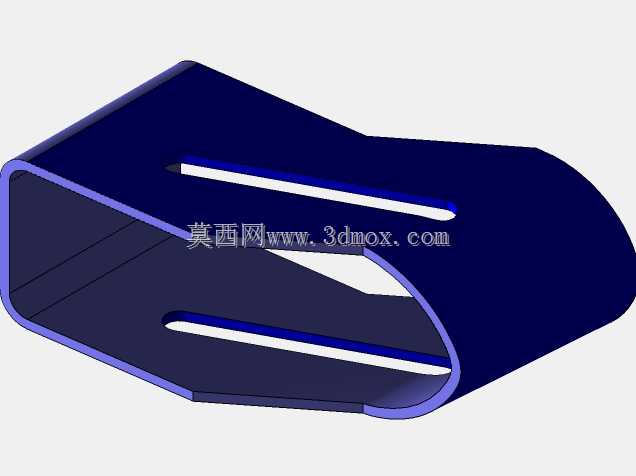

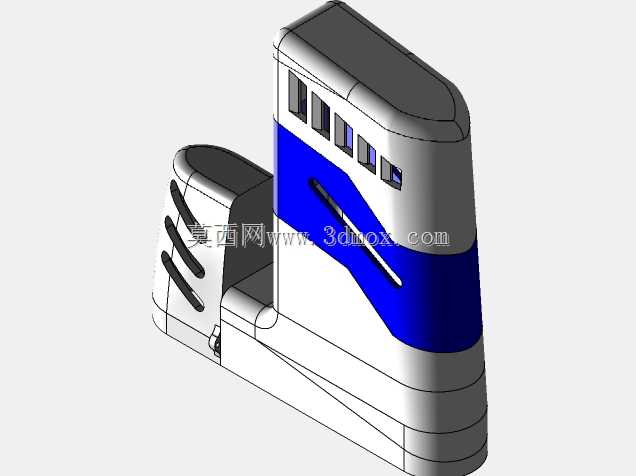

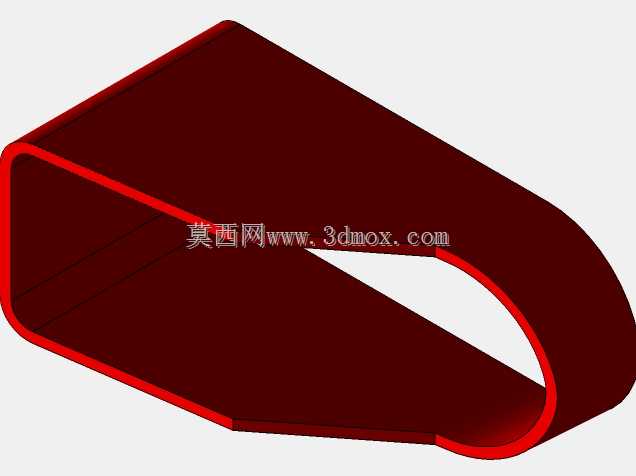

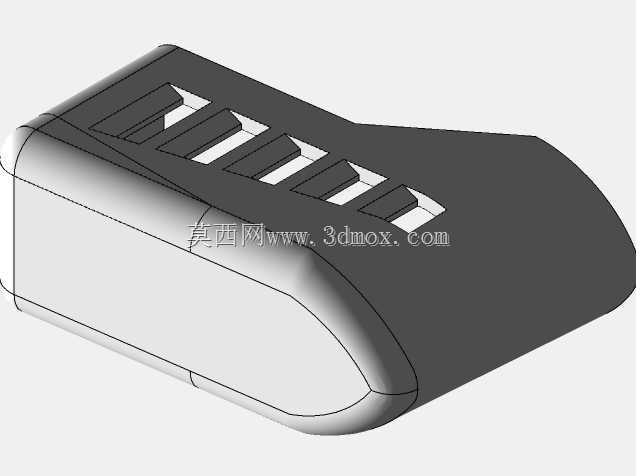

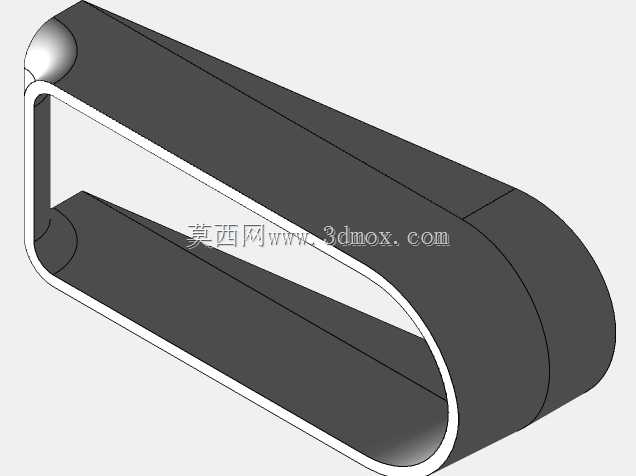

　　大臂与小臂的壳体采用轻量化结构造型，在保证结构刚性的前提下降低运动部件重量，以此提升关节启停的响应速度，减少高速运动时的残余振动。安装边界方面，底座安装孔位围绕中心立柱环形布置，可直接固定在设备台面或者流水线侧方的支架上，整机水平伸展覆盖半径适配常见的单工位或双工位作业区间，Z向行程满足常见工装夹具的取放高度差需求，不会出现运动干涉问题。关节处的走线采用内置式布局，避免外部管线在回转过程中剐蹭周边设备，各关节的限位结构在建模时就做了硬限位凸台设计，防止运动超程损坏传动部件。不同于重载工业机器人的粗壮构型，该结构的臂体造型做了流线型优化，既减少运动过程中的风阻，也能避免臂体棱角在人员靠近作业时造成磕碰，

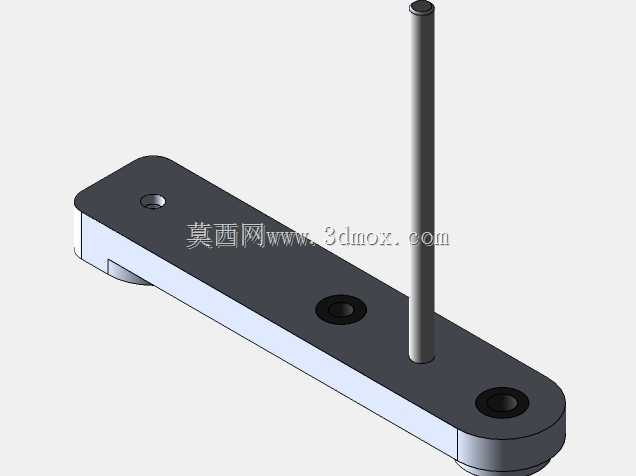

　　末端Z轴采用导向轴加传动的组合结构，保证垂直运动的直线度，满足精密装配时的压装、取放动作的精度要求。在产线集成时，该结构不需要额外的大型安装基座，可直接嵌入现有自动化工位，替换人工完成重复性高、定位精度要求严的工序，其运动学算法相对简单，对于设备集成商来说，调试难度远低于多自由度串联机器人，同时三自由度的构型在满足平面作业需求的前提下，能有效控制设备的整体成本，适合中小批量自动化改造场景使用。建模过程中各关节的配合间隙、传动件的安装空间都做了预留，可直接适配常见的谐波减速器、伺服电机安装尺寸，结构件的壁厚设计兼顾了3D打印验证与开模量产的工艺要求，不需要做大幅修改就能直接用于样机试制。
