罗茨鼓风机内部转子结构三维数模

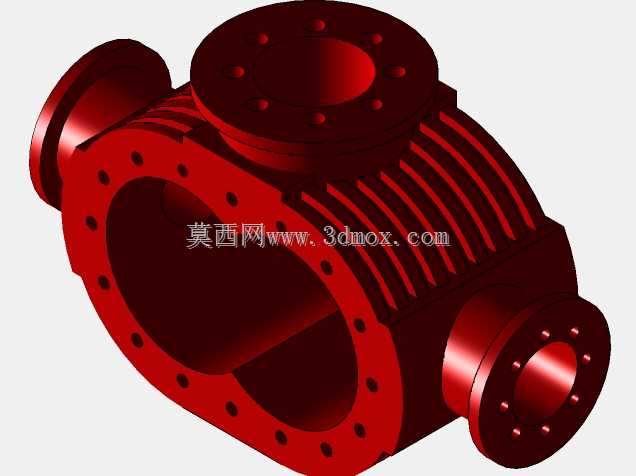

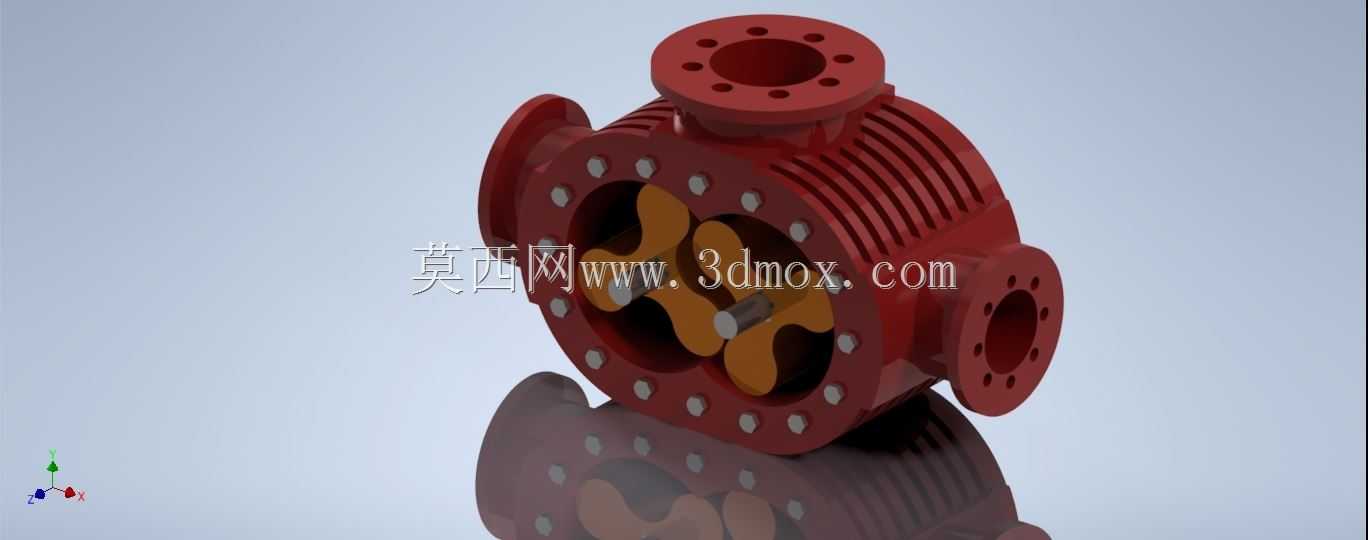

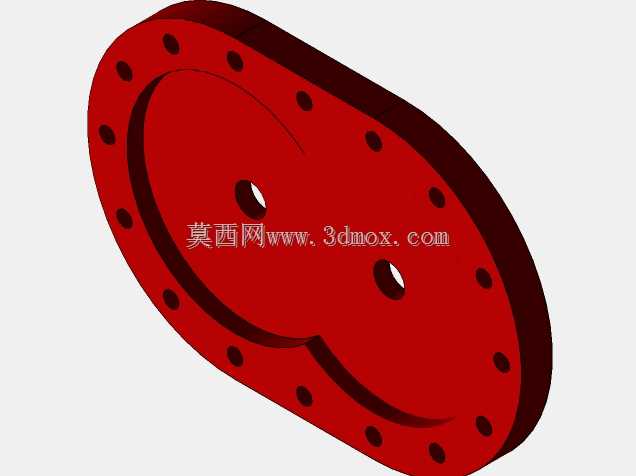

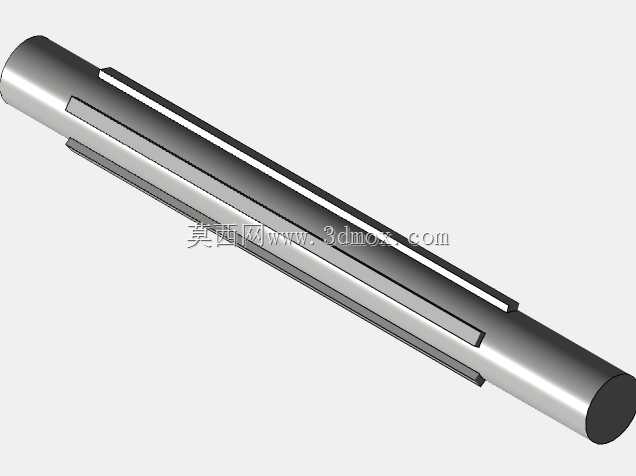

　　在污水处理曝气、粉体气力输送、水产养殖增氧、冶金送风等工业场景中，罗茨鼓风机是应用极广的容积式送风设备，其核心工作逻辑是通过腔体内一对同步反向旋转的叶形转子，实现进气腔与排气腔的容积周期性变化，完成无内压缩的气体输送，相比离心风机具备风压稳定、流量受背压影响小的特性，适合对风压稳定性要求较高的工况。这款三维数模完整还原了罗茨风机的核心结构，包含带散热筋的铸铁壳体、三叶渐开线型转子、两端带法兰的进出气接口、端盖连接螺栓组、转子定位轴系等全部核心部件，建模过程中严格遵循罗茨风机的啮合间隙设计规范，转子与壳体内壁、转子与转子之间预留了符合工程实际的运行间隙，避免热态运行时出现刮擦卡滞问题。从安装边界来看，

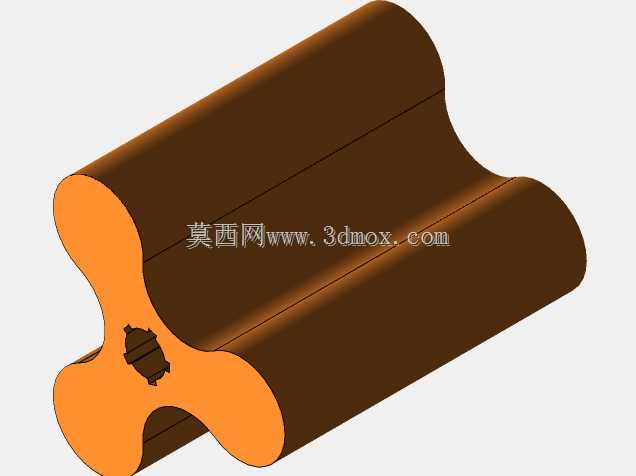

　　模型还原的进出气法兰均采用标准PN10压力等级的法兰连接尺寸，顶部排气法兰、侧部进气法兰的螺栓孔分布、法兰密封面尺寸完全匹配常规同流量机型的安装参数，壳体底部预留的安装脚座孔位也符合通用安装基座的设计规范，可直接用于设备布局时的干涉校验。设计思路上，壳体外表面的轴向散热筋并非装饰结构，是针对高压比运行工况下的壳体散热需求设计，可增大壳体与空气的接触面积，降低连续运行时的壳体温升，减少转子热膨胀带来的间隙变化风险；三叶转子采用的渐开线叶型相比传统两叶转子，气流脉动更小，运行噪音更低，出气压力波动幅度可降低30%左右，适配对噪音控制有要求的厂区工况。模型的内部流道完全按照实际加工的腔体轮廓构建，可直接导入仿真软件进行流场分析，

　　验证不同转速下的流量、容积效率参数，也可作为结构教学的演示模型，直观展示罗茨风机的工作原理，帮助设计新人快速理解容积式风机的啮合逻辑与腔体密封原理。在设备选型阶段，这类精准的三维数模可直接嵌入厂区整体管路布局模型，提前核对进出气方向、安装空间、检修预留距离，避免现场安装时出现管路干涉、检修空间不足的问题，数模中各部件的装配约束完全按照实际装配关系设置，可直接生成爆炸图用于装配工艺文件的编制，也可拆解为零件图用于后续的加工工艺参考。
