罗格朗面板式工业连接插座结构设计

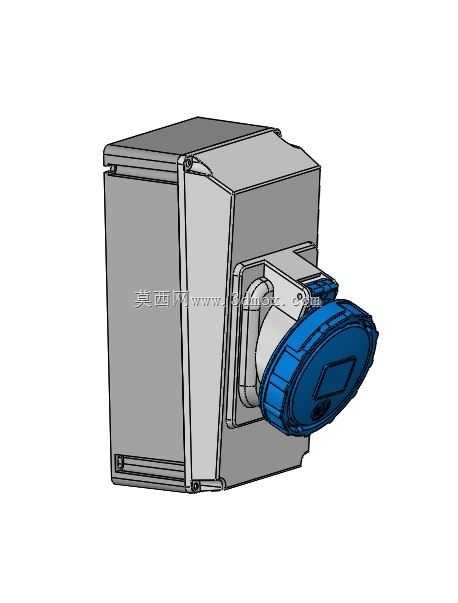

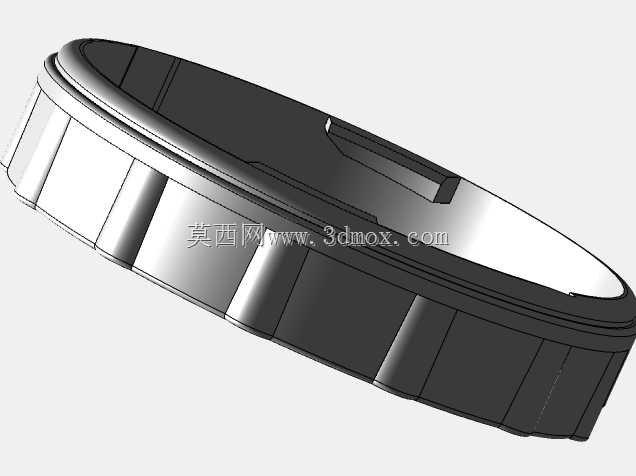

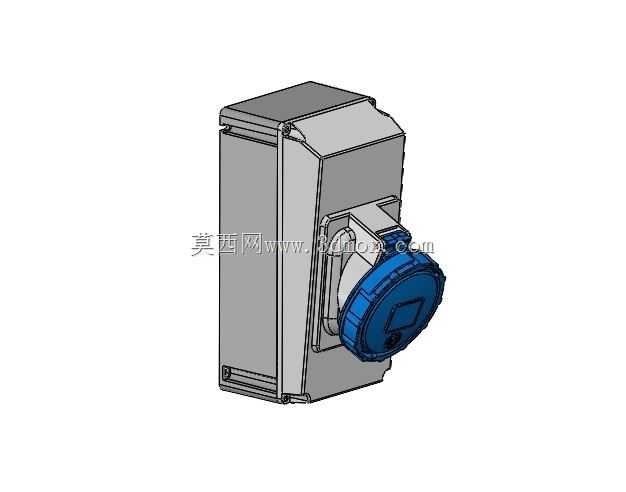

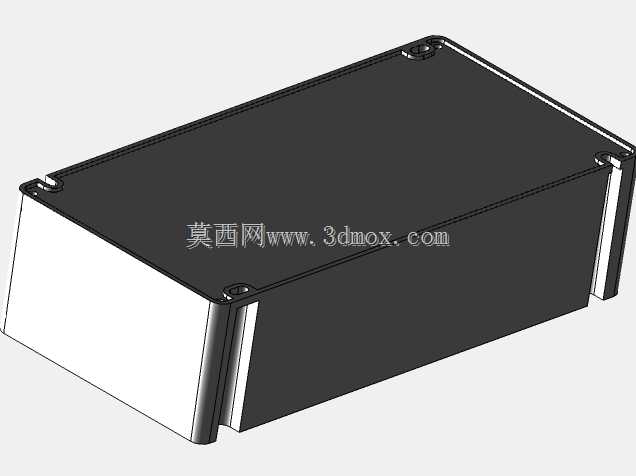

　　这款面板安装型工业插座，主要面向车间固定式设备配电、户外临时作业供电、自动化生产线工位取电等场景设计，作为强电回路的终端连接部件，承担着设备侧与供电侧的电流导通、连接防松、防护隔离的核心作用。从结构设计逻辑来看，整体采用分体式组合结构，后部为绝缘阻燃材质的接线腔体，预留了充足的接线操作空间，可适配不同线径的多股铜芯电缆接入，腔体边缘设计有卡扣式密封压边，配合上盖可实现接线区域的防尘防护，避免车间内金属碎屑、粉尘落入接线端子引发短路风险。前部的连接端采用带锁紧结构的蓝色旋盖设计，对接时插头插入后旋转外圈即可实现机械锁止，避免设备运行过程中受线缆拖拽、振动影响出现接插松动、断电停机的问题，旋盖外圈做了防滑棱处理，

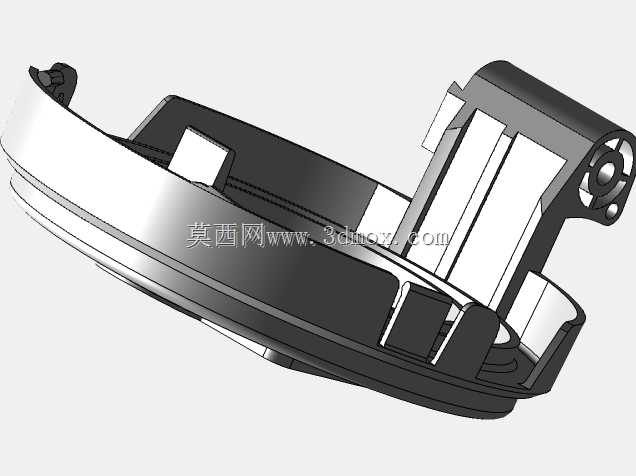

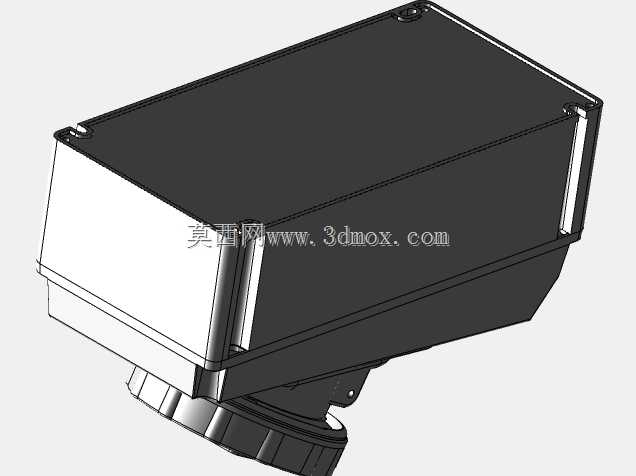

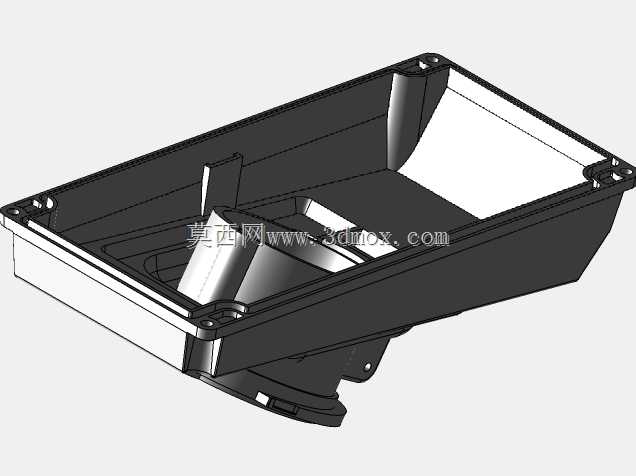

　　操作人员佩戴劳保手套也可顺利完成插拔锁紧操作，无需额外借助工具。安装边界上，产品采用标准面板开孔嵌入式安装方式，后部腔体为规整长方体结构，可嵌入设备柜体、墙面配电箱的预留开孔内，前部法兰边贴合安装面板表面，法兰上预留的固定孔位可通过螺丝完成紧固，安装后突出面板的部分仅为前端旋接区域，不会占用过多柜外操作空间，也可避免过往人员、物料剐蹭导致的连接部件损坏。细节设计上，接线腔体与前端接插模块之间做了隔断结构，即使前端接插区域因户外使用渗入少量水汽，也不会直接流入接线端引发绝缘故障，腔体边角做了圆弧过渡处理，安装时不会划伤操作人员手部，也不会割破线缆外层绝缘皮。在实际选型应用中，这类插座可匹配同规格的工业插头使用，相比普通民用插座，

　　其载流能力更强，连接稳定性更高，防护等级可满足多尘、轻度淋溅的工业场景使用需求，不管是固定式生产设备的长期供电连接，还是检修作业时的临时取电点布设，都能提供可靠的电气连接保障，建模过程中还原了各部件的装配间隙、卡扣配合尺寸、安装孔位坐标，可直接用于配电柜体的布局干涉检查、安装工位的结构适配设计参考。
