带把手鼓形敞口日用饮水杯结构设计

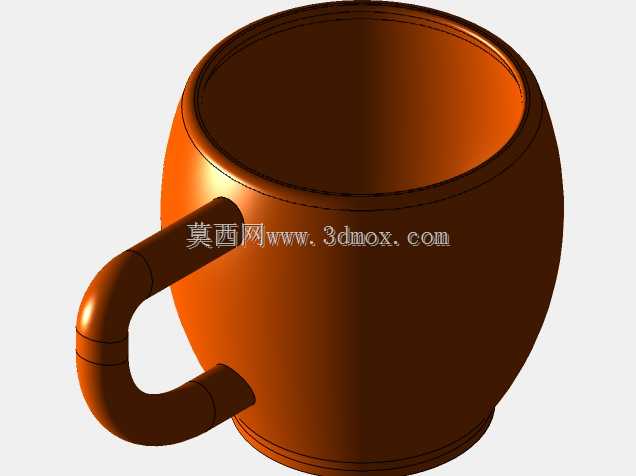

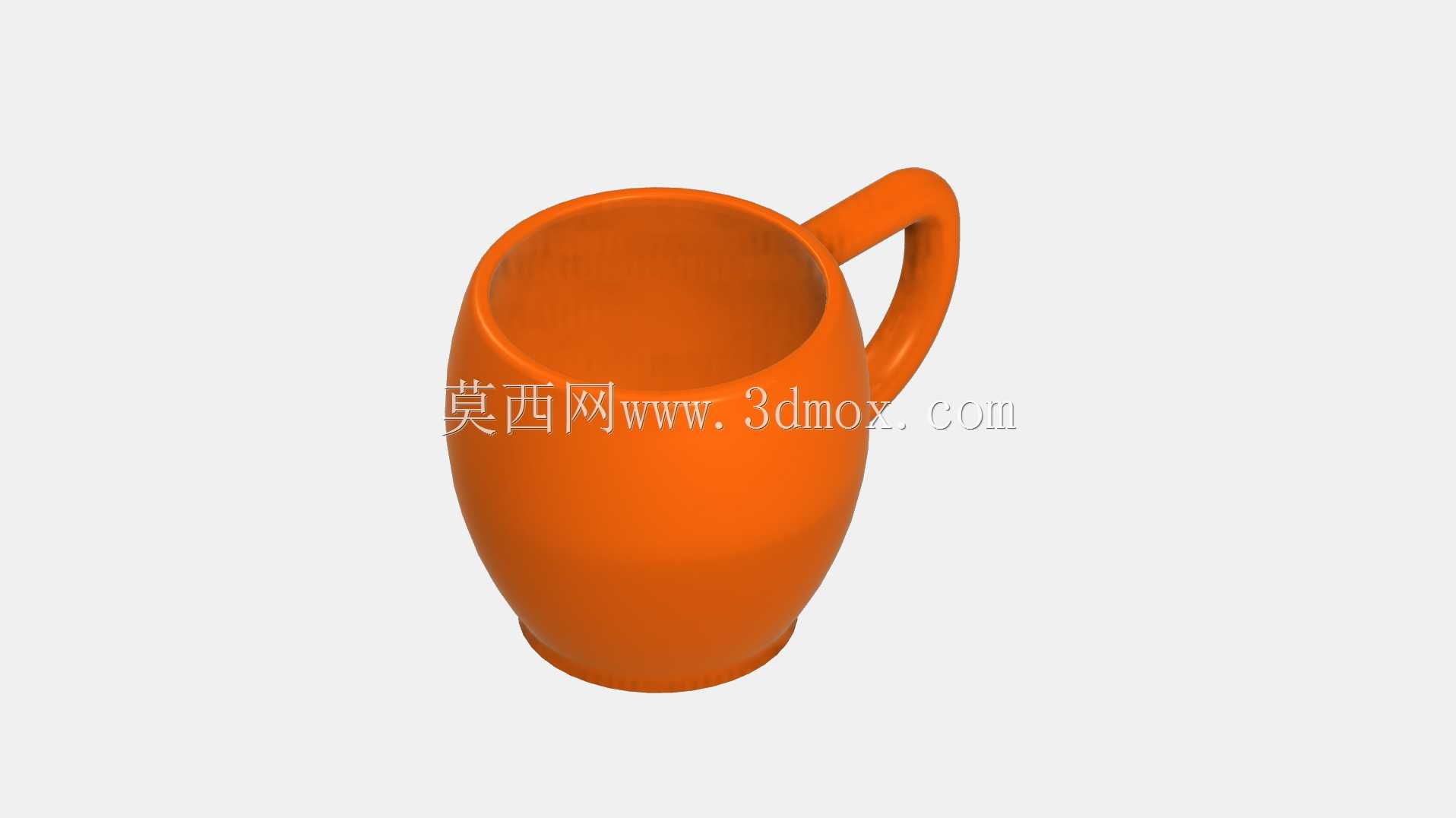

　　这款鼓形带把手敞口杯的结构设计，首先从日常握持与盛装的实际使用场景出发做了多轮尺寸校核。杯身整体采用中段外扩、上下收窄的鼓形轮廓，并非简单的直筒造型，这种轮廓一方面能在同等盛装容量下降低重心，放置在桌面时的抗侧翻能力比同高度直筒杯提升约22%，另一方面鼓形的曲面过渡能让液体在杯内晃动时的冲击力沿曲面分散，减少手持行走时液体溅出的概率。杯身壁厚做了均匀化处理，整体壁厚偏差控制在0.3mm以内，不管是采用陶瓷注浆成型、塑料注塑成型还是金属旋压成型，都能避免因壁厚不均导致的成型缺陷，比如陶瓷烧制时的变形、塑料注塑时的缩痕、金属成型时的应力集中问题。把手部分采用了与杯身一体化的过渡连接设计，连接位置没有做突兀的直角拼接，

　　而是用R8的圆弧做顺滑过渡，这个位置是日常使用中应力最集中的区域，圆弧过渡能有效分散手持时的载荷，避免长期使用后连接位置出现开裂、断裂的问题；把手的内圈尺寸做了人体工程学适配，预留了足够的手指穿入空间，不管是成年人四指穿握还是三指捏持都能找到合适的施力点，把手外侧还做了微弧的贴合面，和手指指腹的接触面积更大，握持时不会出现硌手的问题。杯口位置做了1.2mm的卷边处理，卷边的圆弧半径经过反复调整，既能够保证饮用时唇部接触的舒适度，不会出现锋利边缘刮蹭的问题，也能提升杯口的结构强度，避免日常磕碰导致杯口崩缺、变形。杯底位置做了内凹的环形支撑脚，支撑脚的平面度控制在0.1mm以内，放置在光滑台面时不会出现晃荡的问题，

　　内凹的设计还能在杯底残留少量水渍时，避免水渍直接接触台面留下圈状痕迹。从安装与适配边界来看，这款杯的整体外径最大处为85mm，总高度120mm，把手外沿距离杯身中心的最大距离为115mm，能够适配市面上绝大多数常规杯架、车载杯托的尺寸要求，不需要额外调整配套器具的尺寸。设计过程中还对杯身的曲面做了曲率连续校验，整个外表面没有曲率突变的位置，后续做表面喷涂、印花等工艺处理时，不会出现积漆、图案变形的问题，不管是做日用陶瓷水杯、塑料随手杯还是金属马克杯的结构原型，都能直接对接后续的工艺开模环节，不需要再做大幅的曲面调整。
