船用移动式龙门吊运架结构设计

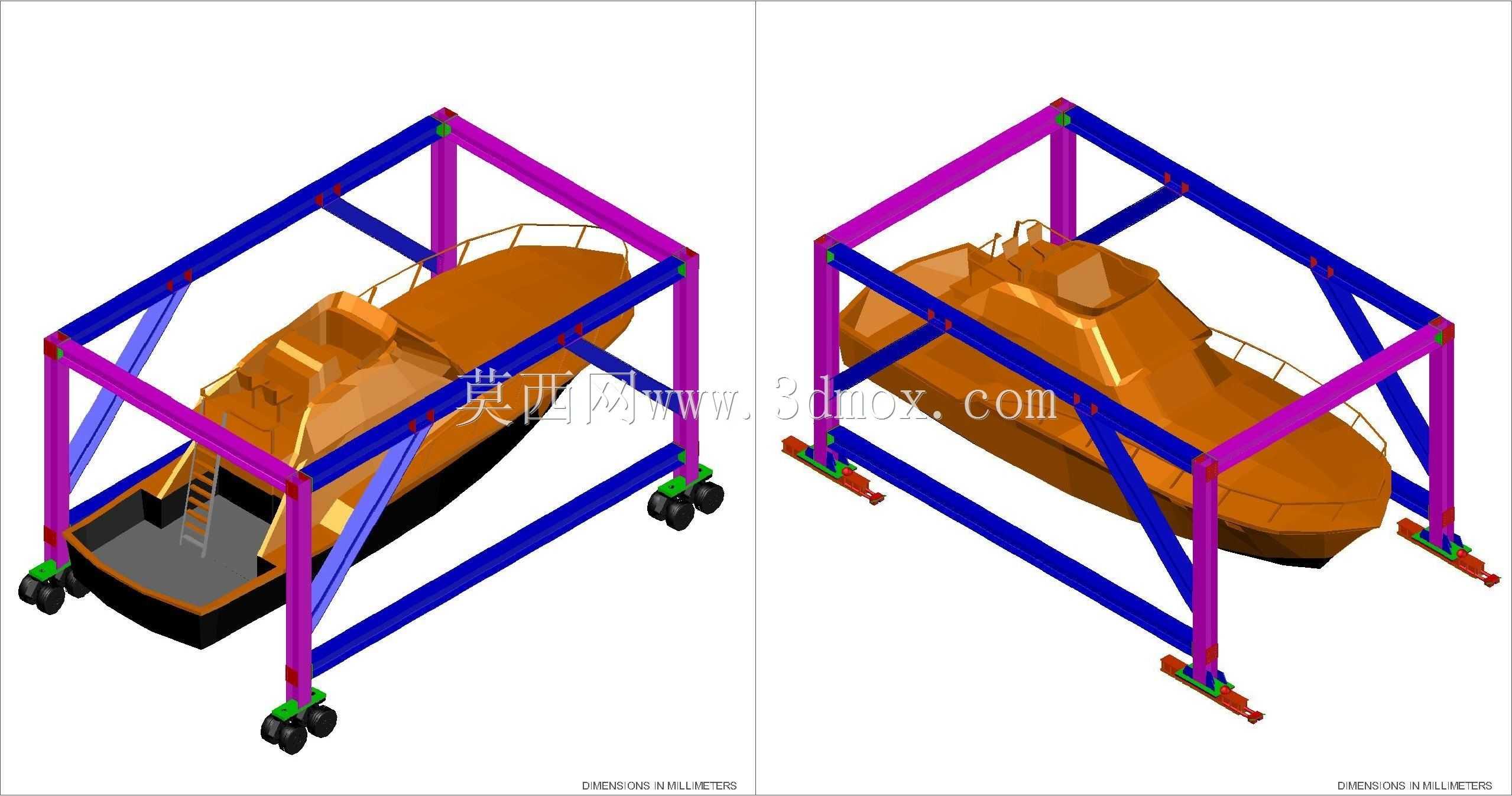

　　该套吊运结构主要面向小型船舶的厂内转运、船台上下排、坞内检修移位场景设计，区别于常规大跨度港口龙门吊，整体框架采用方管型材焊接成型，四根主立柱搭配上下两层横梁形成稳定的门型承载结构，立柱与横梁连接处设置斜向支撑方管，抵消吊运过程中产生的侧向倾覆力矩，避免框架受载后出现形变。行走端部分为两种适配结构，其中一组配置带缓冲的聚氨酯脚轮组，每个立柱底部设置双轮组结构，适配厂区硬化平整路面的短距离移位需求，脚轮自带锁止结构，作业时可锁定位置避免架体滑动；另一组配置带防滑齿的轨向行走支座，适配船台固定轨道的精准移位场景，可沿预设轨道完成船体的长距离直线转运，两种行走端可根据作业场景快速更换，无需改动主体框架结构。

　　框架内部净空尺寸按照6米级小型作业艇的外形轮廓预留，横向净宽覆盖常规小型船舶的最大型宽，竖向净高满足船体连带底部托架的整体起吊空间需求，作业时可将框架整体移动至船体正上方，通过配套的吊带绑定船体强结构位置，配合手拉葫芦或小型电动葫芦完成船体的抬升，抬升行程预留足够的底部作业空间，方便开展船底附着物清理、螺旋桨检修、船体外壳喷涂等作业。设计过程中重点考虑了架体的载荷分布，主横梁的截面选型按照小型船舶满载重量的1.5倍安全系数校核，立柱的压杆稳定性通过斜撑的布置提升临界失稳载荷，避免单侧受力时出现立柱弯折。框架顶部预留了葫芦挂点的安装位，可根据实际吊运重量选择单吊点或双吊点布置，双吊点布置时可通过调整吊点位置适配不同重心位置的船体，

　　避免起吊后船体出现倾斜。整个架体采用模块化焊接设计，各段横梁与立柱之间通过法兰螺栓连接，拆解后可通过普通货运车辆转运，无需超宽运输资质，适合小型船厂、游艇维修站点的零散吊运作业需求，相比固定安装的大型龙门吊，该结构无需预埋轨道基础，场地适应性更强，转场部署成本更低，可覆盖小型船舶修造环节中绝大多数的短距离移位、抬升作业需求，作业时仅需2-3名操作人员即可完成架体移位、船体绑定、抬升作业的全流程操作，无需额外配置大型牵引设备。
