大吨位横梁吊装专用吊具作业布局设计

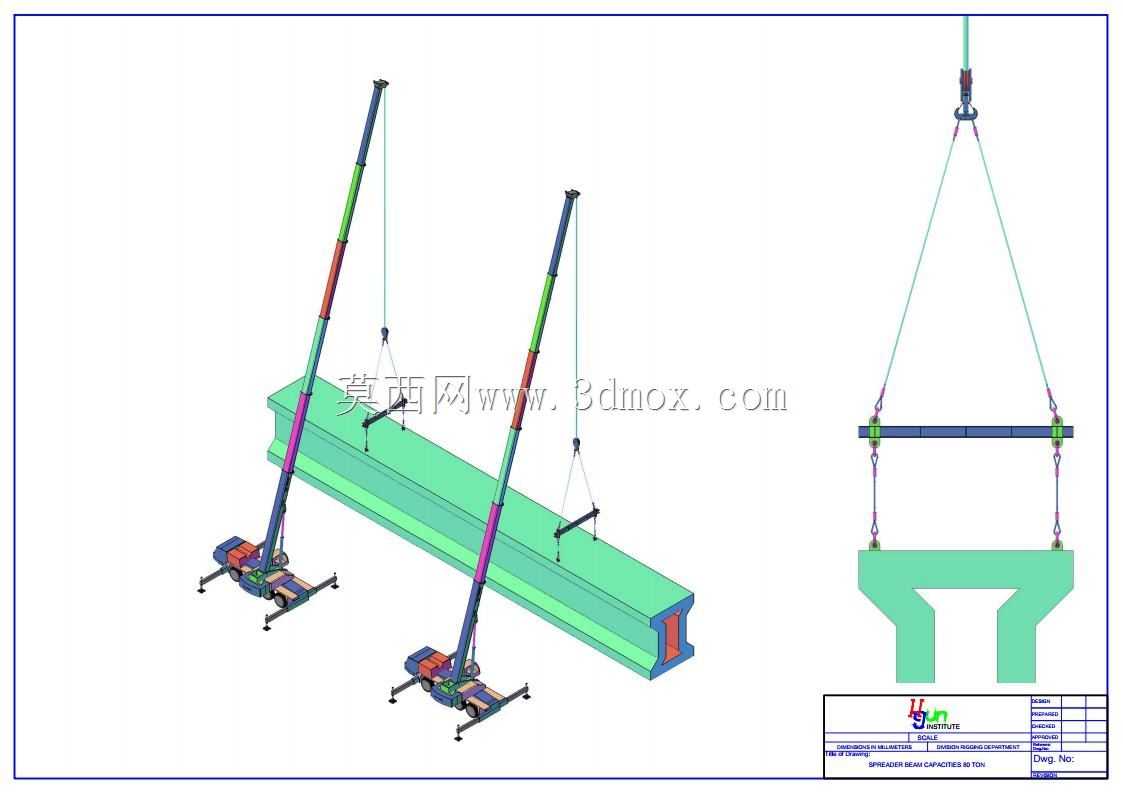

　　在重型构件预制场、桥梁架设现场、大型钢结构车间的跨区域转运作业中，大跨度钢制横梁的移位与安装始终是起重作业的核心管控环节，这类构件单根自重可达数十吨，截面多为多片H型钢或箱型梁组拼形式，长度往往跨越数十米，常规单点吊装、双机抬吊若缺少专用吊具分配载荷，极易出现构件局部应力超限变形、吊点滑移失稳、起吊过程中构件大幅摆动的问题，严重时甚至会引发起重安全事故。这套80吨级吊具的设计，核心围绕大跨度横梁的载荷均匀分配展开，整体采用多吊点对称布局，吊具主体与横梁接触的位置设置了可适配不同翼缘宽度的卡位结构，避免起吊过程中吊具与横梁表面产生相对滑动，同时在吊具与起重机吊钩的连接端，设置了载荷均衡调节结构，

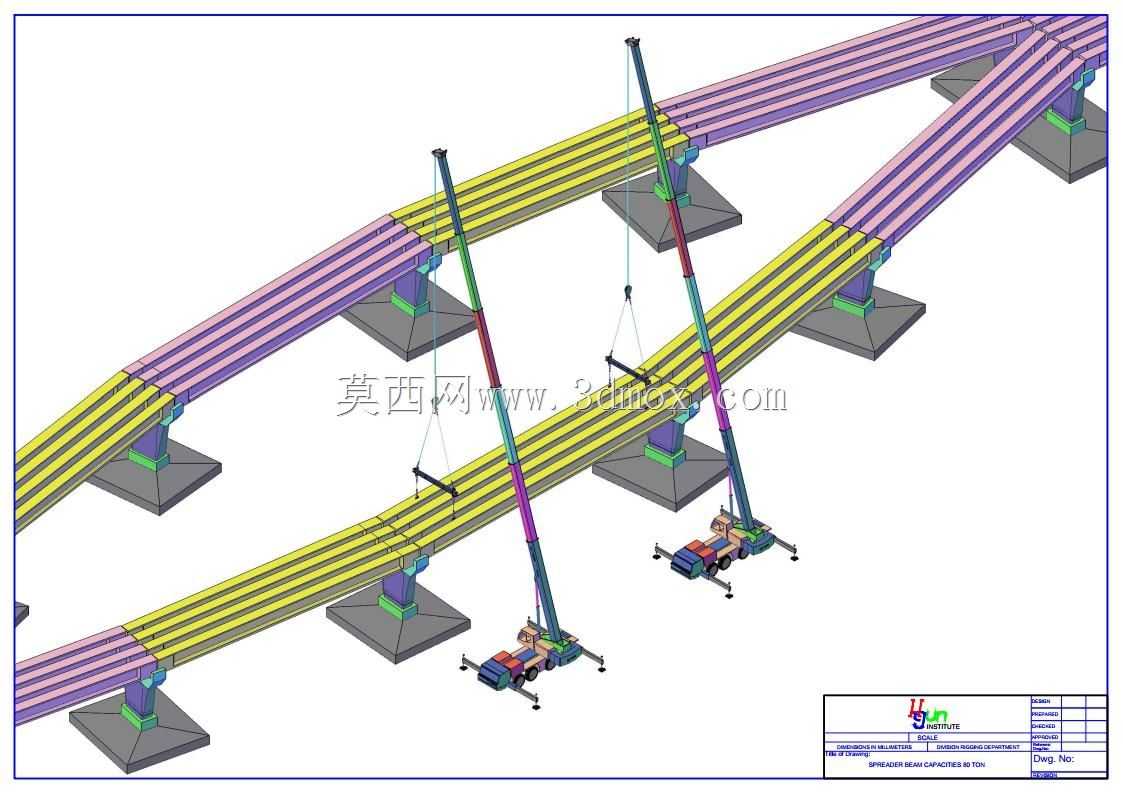

　　能够抵消多台起重机抬吊时的起升速度差带来的附加载荷，保证每台起重机的受力偏差控制在工程允许的范围内。从作业场景适配来看，这套吊具可配合多台轮式起重机完成预制场内横梁的短距离移位、跨墩位的吊装就位作业，吊具的支腿结构在非起吊状态下可直接放置在硬化地面的承重垫墩上，无需额外搭设临时支撑台位，减少现场辅助工装的投入。设计过程中优先考虑了现场作业的边界条件，吊具与横梁连接的卡位结构预留了足够的安装操作空间，作业人员可在地面完成吊具与横梁的挂接固定，无需登高作业，降低高空作业风险；吊具的整体外形尺寸适配常规80吨级轮式起重机的作业幅度范围，在起重机额定起重量覆盖的作业半径内，吊具自身重量占比控制在合理区间，不会过度占用起重机的有效起升载荷。

　　针对多片梁组拼的横梁结构，吊具的吊点位置对应横梁的横向加劲肋布置区域，起吊时载荷直接传递至横梁的刚性受力部位，避免横梁翼缘、腹板局部受载产生屈曲变形，同时吊具的纵向长度可根据横梁的吊点间距进行适配调整，覆盖不同跨度、不同截面形式的大吨位横梁吊装需求。在安装边界上，吊具各连接部位均采用销轴连接形式，现场拆装无需复杂的专用工具，转场运输时可拆解为独立部件，适配常规货运车辆的装载尺寸，作业前仅需检查各销轴的防脱装置、吊索具的磨损情况即可投入使用，无需复杂的调试流程，能够满足施工现场快节奏的吊装作业需求。
