多腔精密盒体注塑成型模具结构

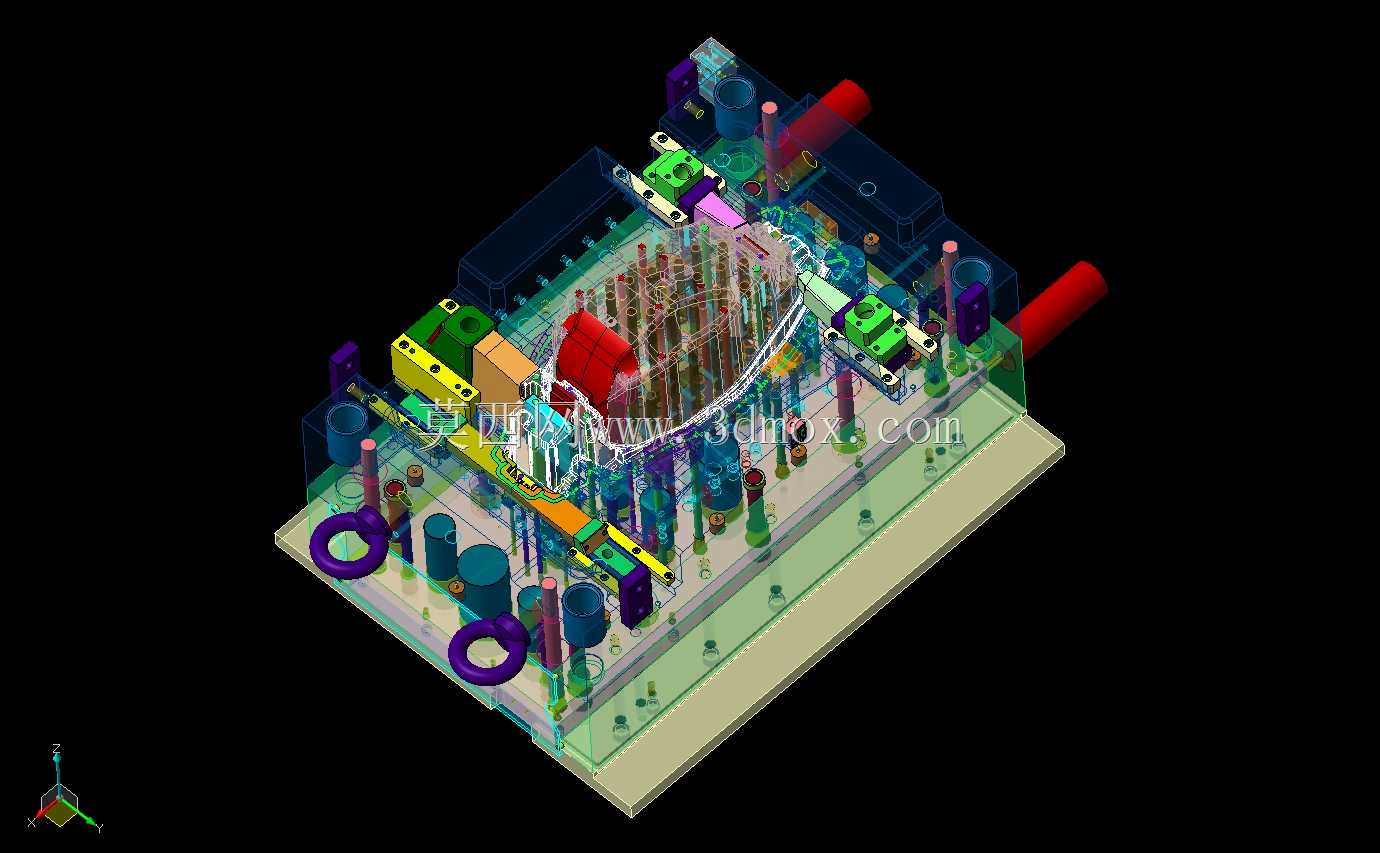

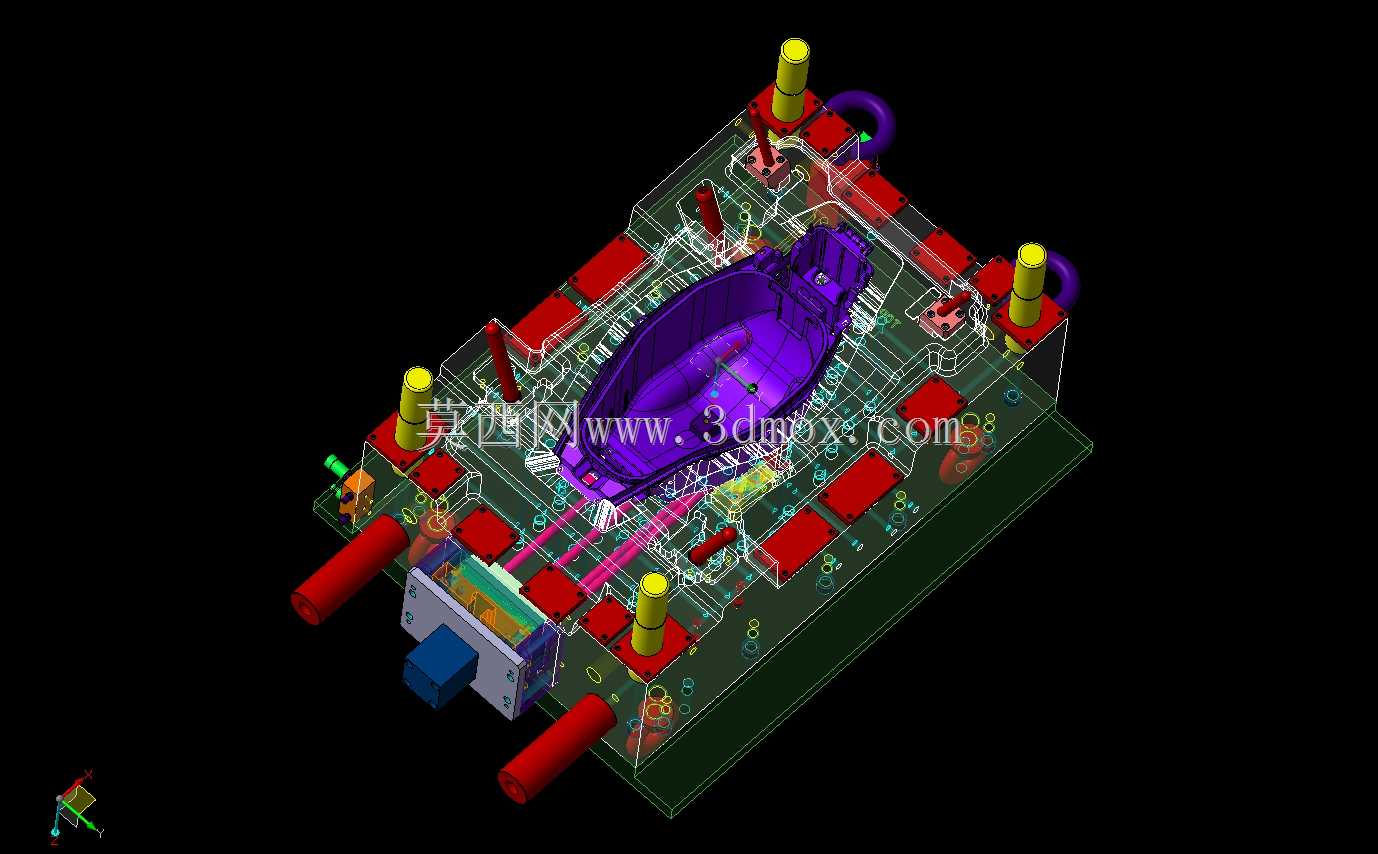

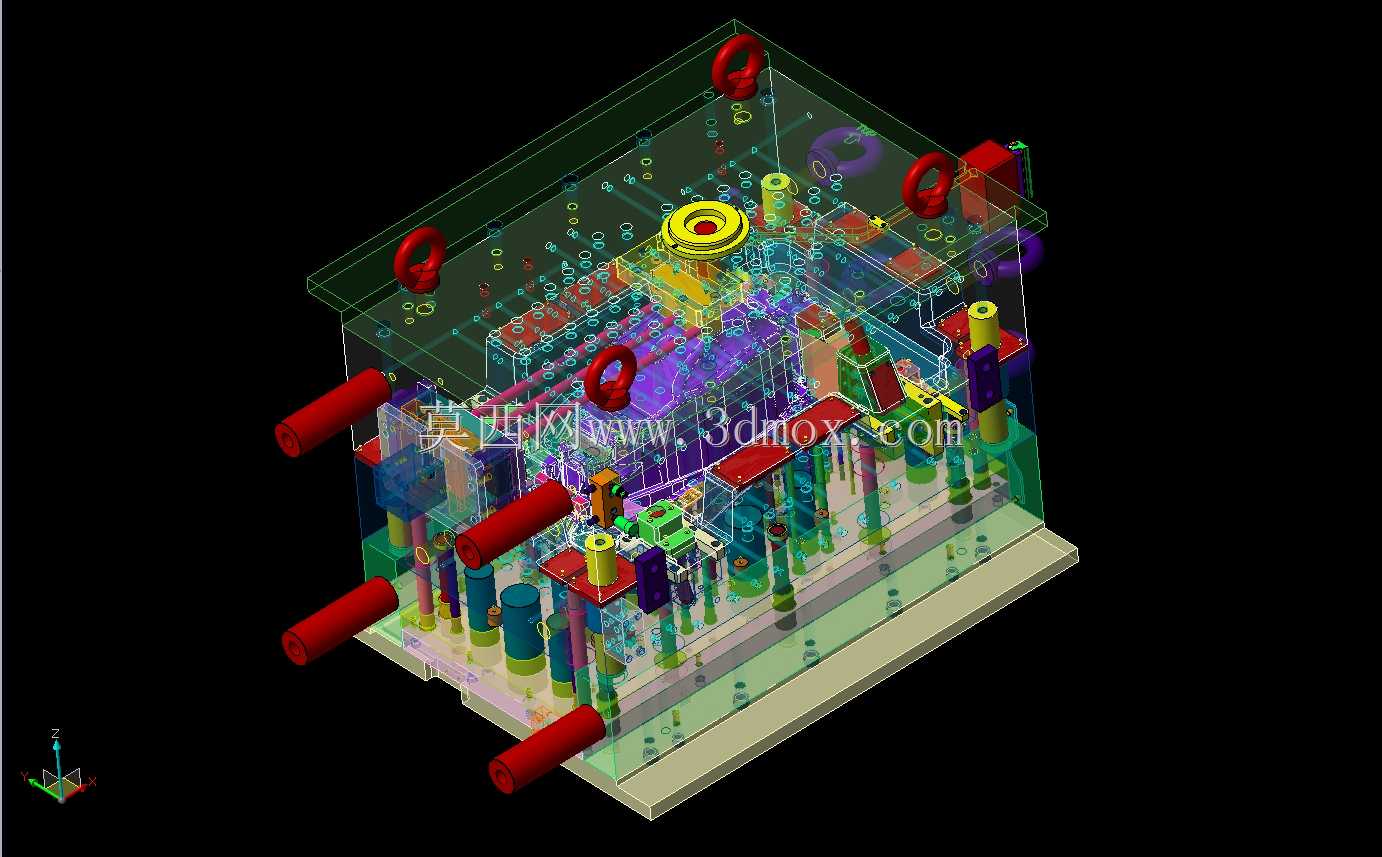

　　这套盒体注塑模具主要面向消费电子、小型仪器仪表类盒状塑件的批量注塑生产场景，适配卧式注塑机安装使用，可实现同规格盒体塑件的一模多腔高效成型，在小型精密塑件量产环节中，能够有效平衡成型周期与单件生产成本，适配PP、ABS等常用热塑性塑料的注塑加工需求。从结构设计逻辑来看，整套模具采用标准细水口模架作为基础承载结构，模架各层板件的导向依靠导柱导套组件实现精准对位，合模过程中可保证动定模的同轴度误差控制在注塑成型允许的公差范围内，避免出现飞边、错位等成型缺陷。浇注系统采用针点式浇口设计，熔融塑料从注塑机喷嘴注入主流道后，经分流道均匀分配至各个模腔，浇口位置选在盒体塑件的非外观面区域，成型后浇口残留痕迹小，可减少后续人工修剪浇口的工作量，

　　同时保证塑件外观面的成型质量。冷却回路的排布覆盖了定模型腔、动模型芯以及主流道周边区域，回路走向随模腔轮廓做随形设计，可保证成型过程中模温均匀分布，避免塑件因冷却不均出现翘曲、缩痕等问题，缩短冷却保压阶段的时长，提升整体生产节拍。顶出机构采用顶针与顶板结合的组合式顶出方案，针对盒体塑件的侧壁、加强筋等易包紧部位均匀布置顶针，开模后顶出动作同步平稳，可避免顶出过程中塑件出现顶白、变形等损伤，同时模具设置了专用的复位杆结构，合模过程中可带动顶出机构精准回位，避免顶针与型腔发生碰撞干涉。模具的安装边界完全适配常规卧式注塑机的拉杆间距、定位圈尺寸以及锁模行程参数，侧面布置的侧抽芯机构用于成型盒体侧壁的倒扣结构，抽芯动作与开模、

　　顶出动作通过模具内置的机械结构实现时序联动，无需额外配置独立驱动单元，可降低生产过程中的设备适配成本。整套结构的排布充分考虑了日常生产中的维护便利性，易磨损的导套、顶针等部件均采用标准件设计，出现磨损后可快速更换，减少停机维护时间。
