传感器配套第二腿护盾注塑模具结构

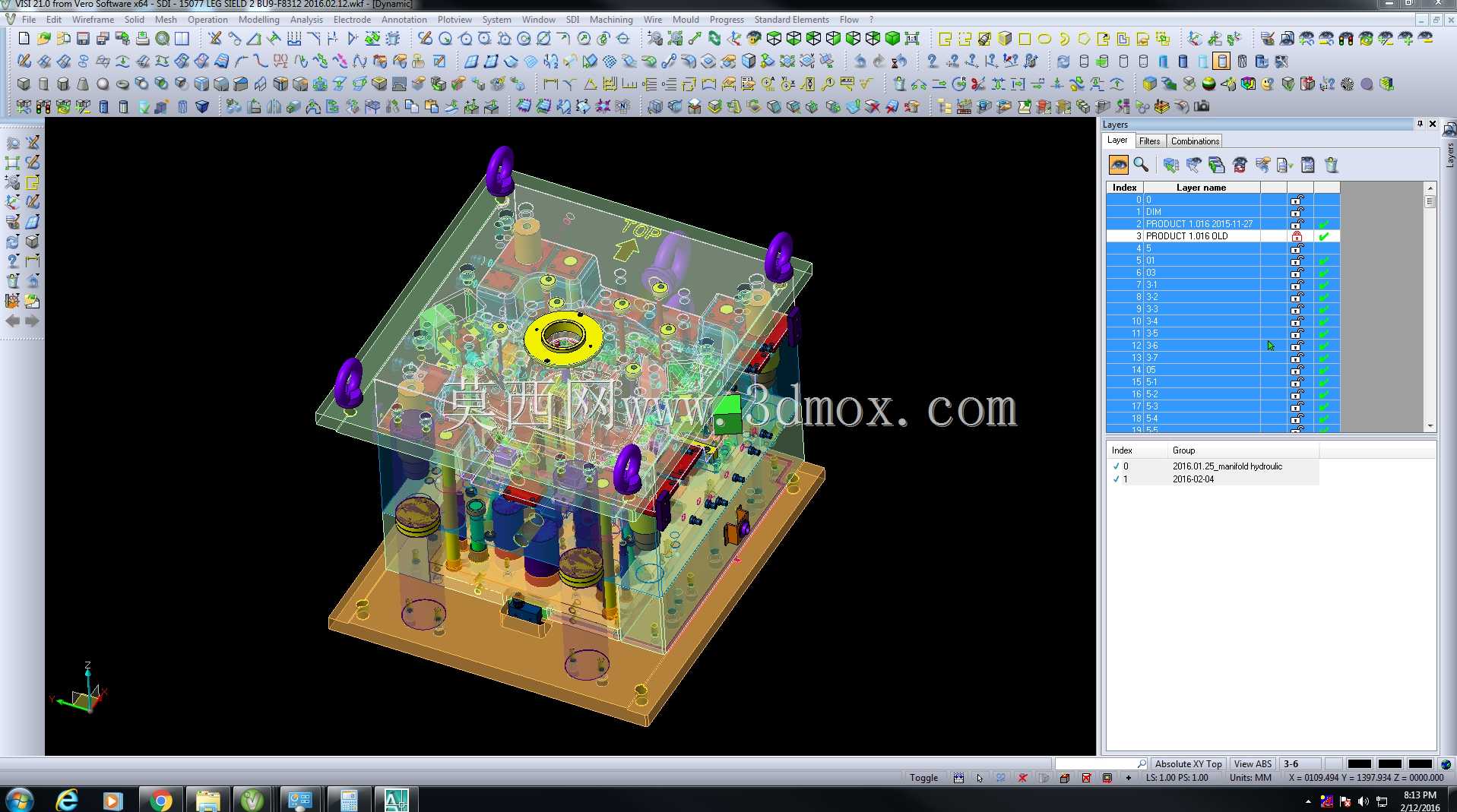

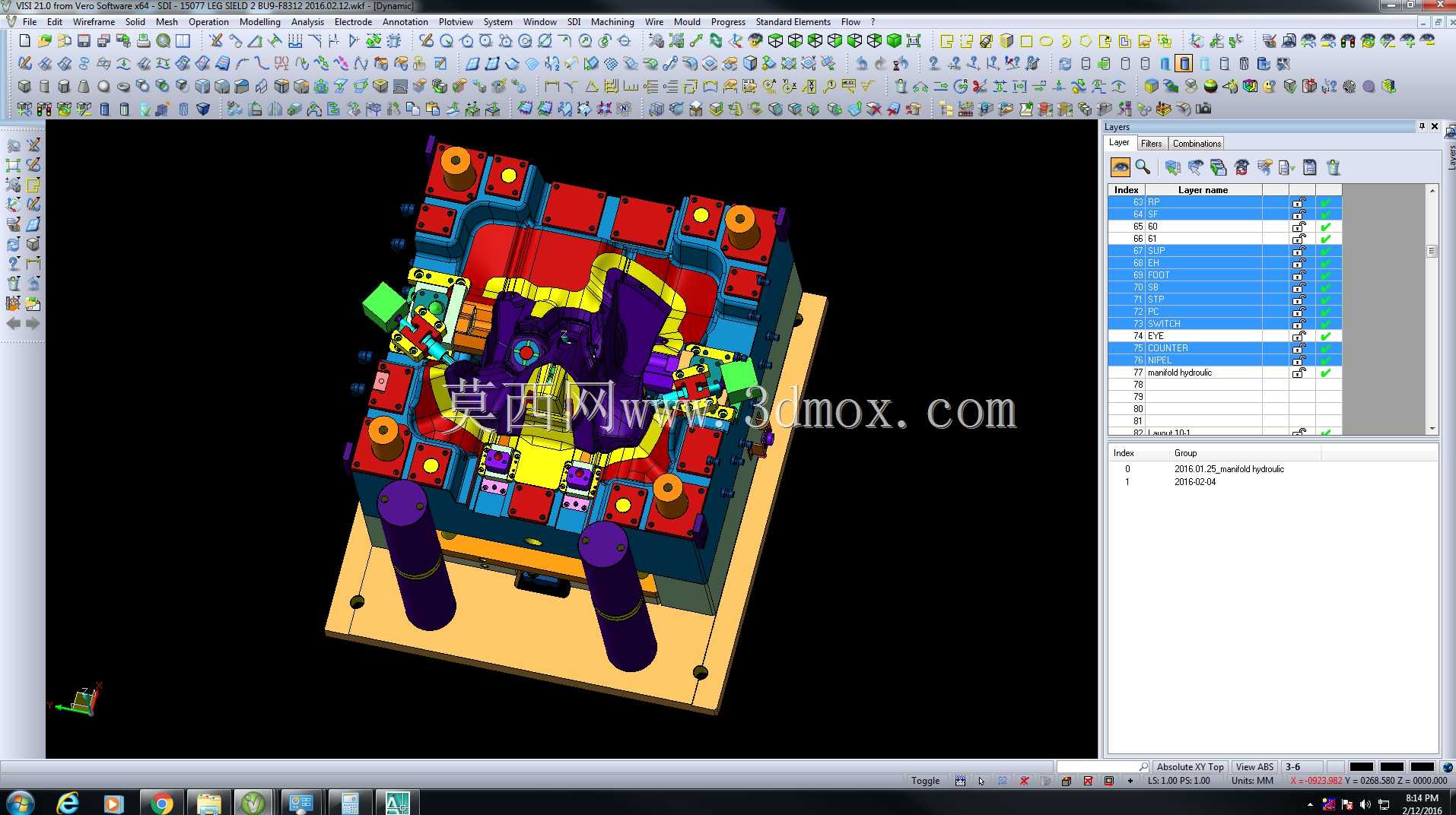

　　这套模具针对传感器配套的第二腿护盾零件开发，属于精密注塑成型工装，主要服务于工业传感器装配环节的结构件批量生产，这类护盾零件的核心作用是包覆传感器伸出的接插腿结构，避免装配、运输过程中接插引脚受外力弯折变形，同时在传感器装入整机后，提供引脚与周边金属结构件之间的绝缘隔离，防止引脚误触造成的信号短路问题。从模具整体布局来看，采用了两板模标准模架结构，上下模合模后形成的封闭型腔完全匹配护盾零件的外部轮廓与内部卡槽结构，模架四角设置的紫色导套导柱组件提供合模过程中的精准导向，避免合模错位造成的型腔啃伤、零件飞边超差问题。模具下模部分设置了多组顶出结构，对应护盾零件的加强筋、侧壁等受力均匀的位置，

　　开模后可通过顶杆平稳将成型后的零件从型芯上顶出，避免顶出过程中零件出现翘曲变形、顶白等外观缺陷。模具的浇注系统采用侧浇口进料，浇口位置设置在零件非外观面的侧壁边缘，进料过程中熔融塑料可以顺着型腔的长向平稳填充，减少填充过程中的气体包裹，降低零件内部气泡、熔接痕的出现概率，同时浇口残留位置隐蔽，后续去除浇口后不会影响零件的装配精度与外观质量。冷却回路围绕型腔与型芯均匀排布，可在注塑保压完成后快速带走型腔内的热量，让塑料零件均匀冷却定型，控制零件的成型收缩率在合理区间，保证护盾零件的内卡槽尺寸精度满足传感器引脚的装配公差要求，零件装入后不会出现松脱或者卡装不到位的问题。模具的安装边界适配常用的120吨级卧式注塑机拉杆间距，

　　上下模的安装孔位、定位圈尺寸均符合行业通用安装标准，上机安装时无需额外做转接板适配，可直接装夹定位，缩短模具上机调试的准备周期。模具的分型面设置在零件的最大轮廓处，分型面贴合紧密，合模后不会出现溢料飞边，同时开模时零件会随动留在型芯侧，配合顶出机构实现自动落料，适配自动化批量生产的节拍要求，可满足传感器厂商月产数万件该类结构件的生产需求。
