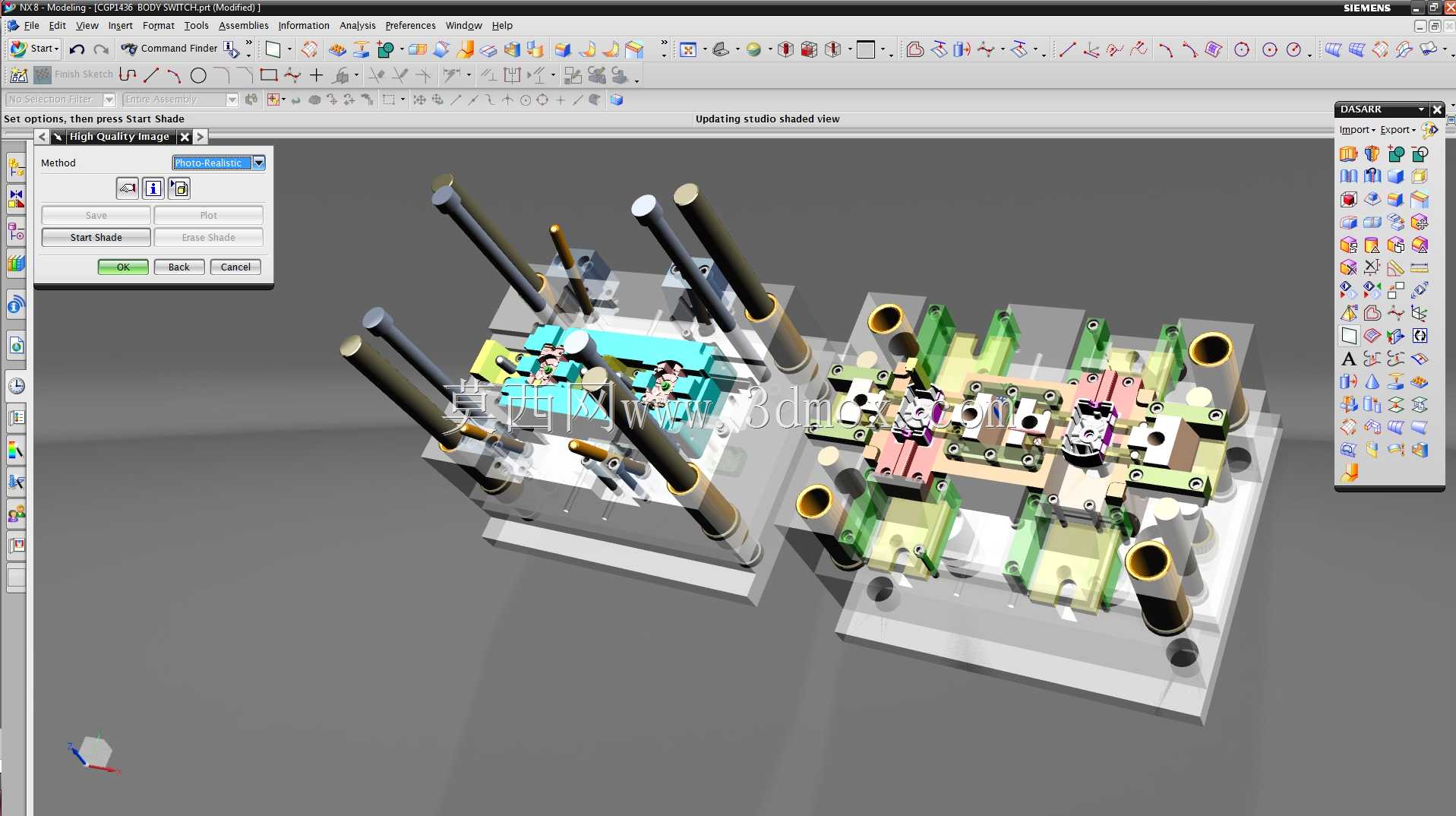

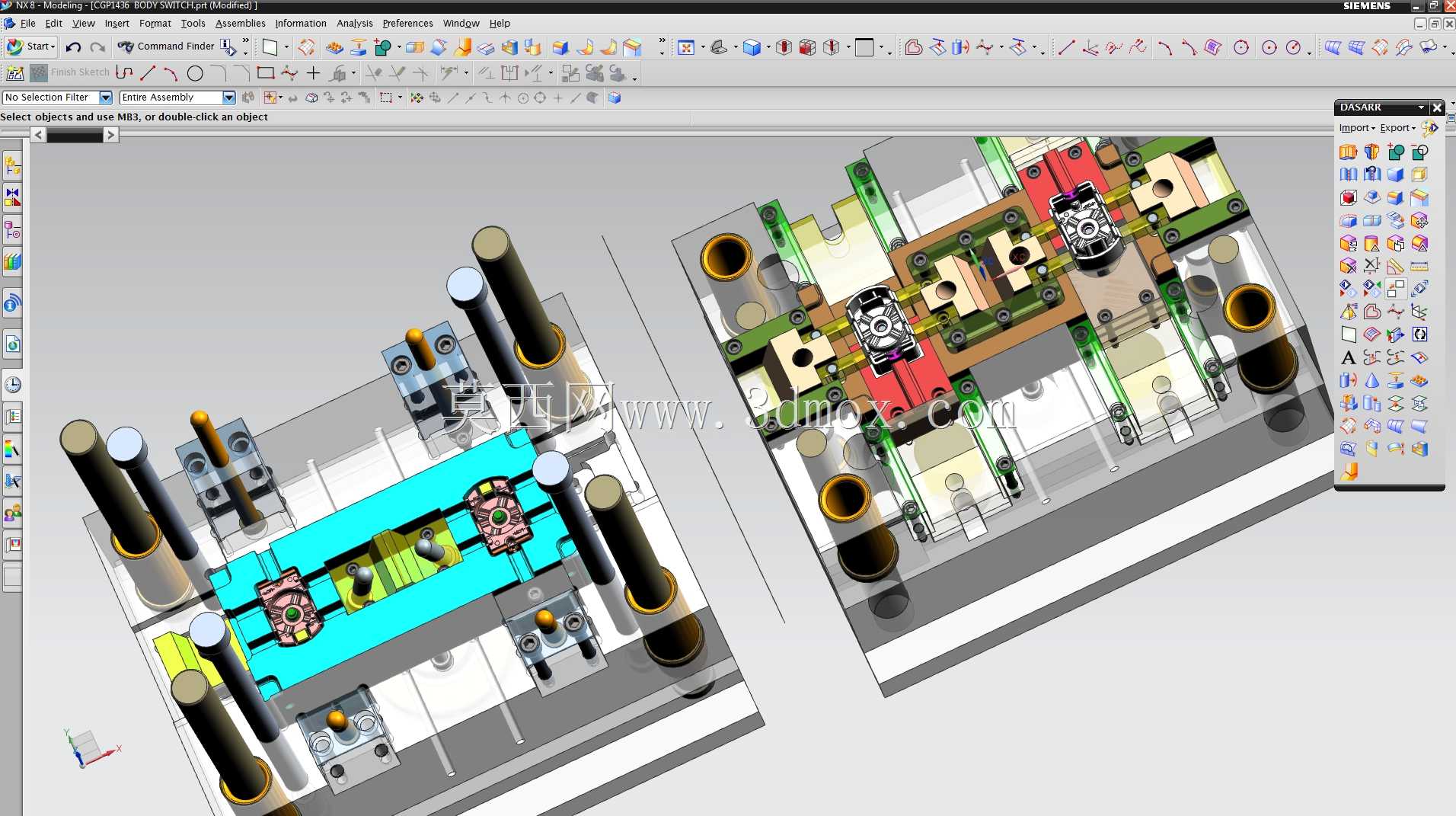

三板式注塑模具模盖结构设计方案

这套模盖结构属于三板式注塑模具的核心组成部分，主要应用于消费电子外壳、精密家电配件、小型汽车内饰件的注塑成型生产场景，适配卧式注塑机的安装使用需求，能够在连续批量生产工况下完成模腔闭合、熔体填充、冷却定型、开模分料、制品顶出的全流程作业，是细水口进料类注塑模具的关键功能部件。从实际生产用途来看，该模盖结构承担着模具定模侧的定位导向、流道凝料与制品自动分离、型腔侧精准锁合的核心作用，相比两板模结构，它能够在开模过程中先完成流道凝料的自动脱落，无需人工修剪浇口，能够大幅提升精密小尺寸注塑件的生产效率，降低后续人工处理浇口的人工成本，尤其适合多型腔小制品的大批量注塑生产场景。从功能特性来看，这套模盖结构集成了导柱导向组件、流道脱料板、定模板锁紧结构、浇口套定位结构，导向部件采用高精度配合公差设计，能够保证合模过程中型芯与型腔的同轴度控制在0.02mm以内，避免生产过程中出现飞边、偏心、缺胶等成型缺陷；流道区域采用均衡式排布设计，能够保证熔融塑料在填充过程中各个型腔的进料压力、填充速度保持一致，确保同批次成型的制品尺寸精度、外观质量统一，减少成型过程中出现的翘曲、缩痕、熔接痕缺陷。从设计思路来看，该结构遵循三板模的经典开模逻辑，设置了三次开模分型面，第一分型面用于完成流道凝料与浇口的自动拉断脱落，第二分型面用于完成流道凝料从脱料板上的弹出，第三分型面用于完成制品与型腔的分离，配合顶出机构实现制品的自动掉落；设计过程中充分考虑了冷却水路的排布空间，在模盖内部预留了均衡的冷却回路通道，能够保证成型过程中型腔表面温度均匀分布，缩短制品冷却周期，提升整体生产节拍。从安装边界与尺寸适配来看，该模盖的安装孔位、导柱孔位置完全适配标准规格的细水口模架，能够直接与对应规格的动模侧组件、顶出系统、冷却系统完成装配，无需额外进行二次加工修改；模盖的外侧边界预留了足够的锁模、吊装、冷却接头安装空间，能够适配不同吨位的卧式注塑机的安装尺寸要求，合模过程中锁紧面的受力分布经过优化，能够承受注塑过程中最大120MPa的型腔内压，避免长期生产过程中出现模盖变形、涨模等问题，有效延长模具的整体使用寿命。
