后成型精密注塑模具三维结构设计

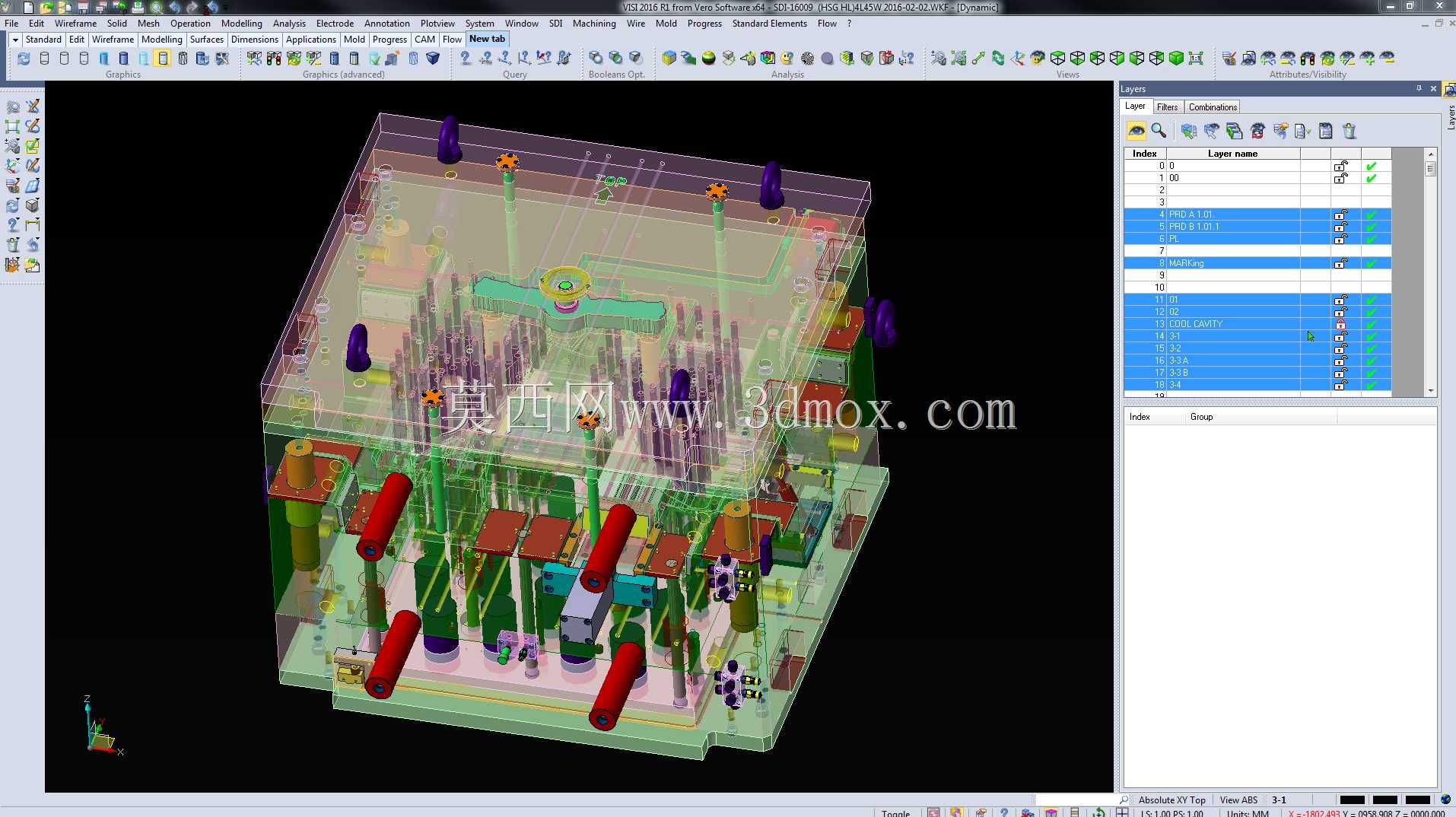

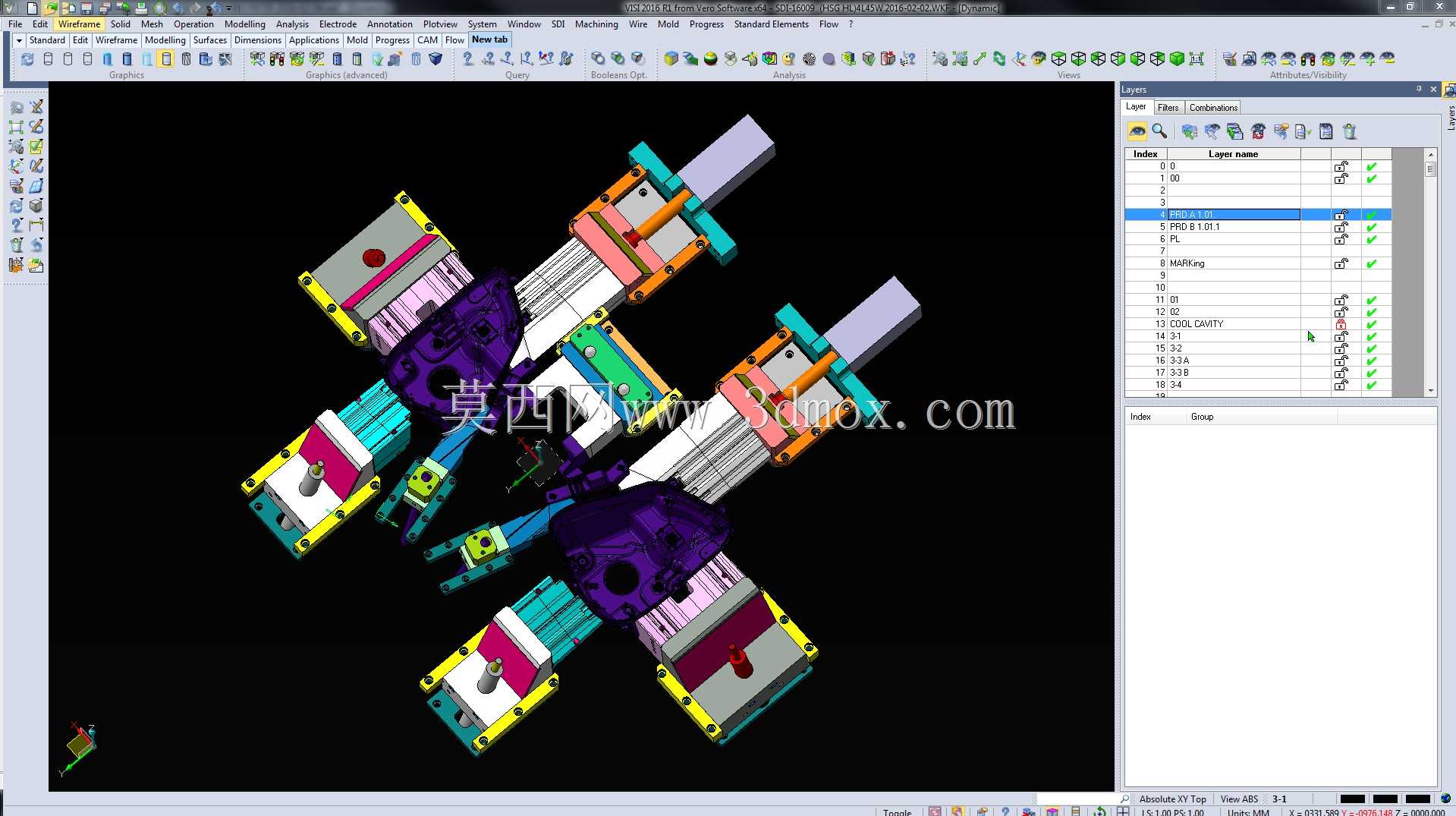

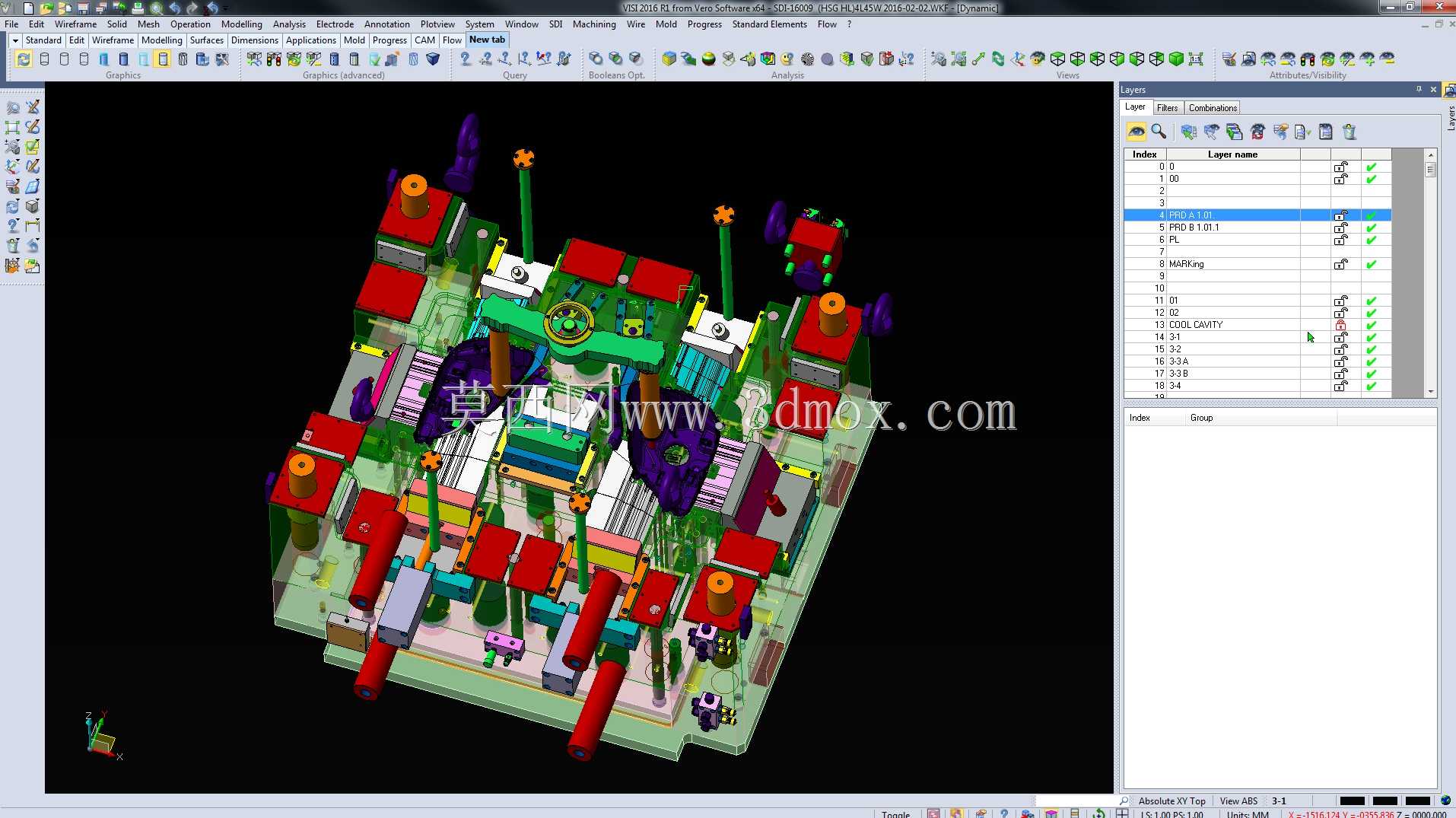

　　这套模具结构针对热塑性塑料后成型工艺开发，主要应用于消费电子类小型精密结构件的批量注塑生产场景，适配卧式注塑机的安装接口，可实现单批次多腔连续注塑作业。从结构布局来看，整套模具采用标准细水口模架作为承载基础，模架长宽尺寸适配200吨级注塑机的哥林柱间距，安装时可直接通过压板固定在注塑机工作台面，无需额外加工转接板，模具闭合总高度控制在设备允许的最小模厚与最大模厚区间内，开模行程预留足够的顶出距离，避免开模时产品与流道发生干涉。内部结构设计上，分型面设置在产品外观面的非可见区域，合模时靠精密虎口定位保证型腔同轴度，避免产品出现飞边、错位缺陷。浇注系统采用针点式浇口进胶，浇口位置选在产品内侧的非装配面，开模时浇口可自动与产品分离，

　　省去后续人工修剪浇口的工序，流道采用平衡式布局，保证每个型腔的进料速度、压力保持一致，避免多腔产品出现填充不足、收缩不均的问题。冷却回路围绕型腔、型芯分别独立布置，回路直径采用行业通用的8mm标准水道，水道距离型腔壁的距离控制在1.5倍水道直径区间，既保证冷却效率，又避免距离过近导致型腔壁强度不足，进出水接口设置在模具非操作侧，适配车间常规冷却水塔的管路接口，生产时可通过调节冷却水流量控制模温，将产品成型周期控制在合理区间。顶出机构采用圆顶针搭配直顶的组合方式，顶针位置布置在产品的加强筋、装配柱等受力位置，顶出行程根据产品脱模斜度计算确定，保证顶出时产品受力均匀，不会出现顶白、顶穿缺陷，同时顶针板设置复位弹簧与复位杆，

　　合模时可保证顶出机构精准回位，避免顶针与型腔发生碰撞。模具内部还设置了多组精密导柱导套，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC58以上，合模时可承受侧向力，保证动定模的对中精度，长期生产也不会出现导柱磨损导致的分型面错位问题。整套结构在设计时充分考虑了加工工艺性，型腔、型芯采用镶拼式结构，易磨损部位单独做镶件，后续生产中出现磨损可快速更换镶件，无需整体报废模仁，降低模具维护成本。
