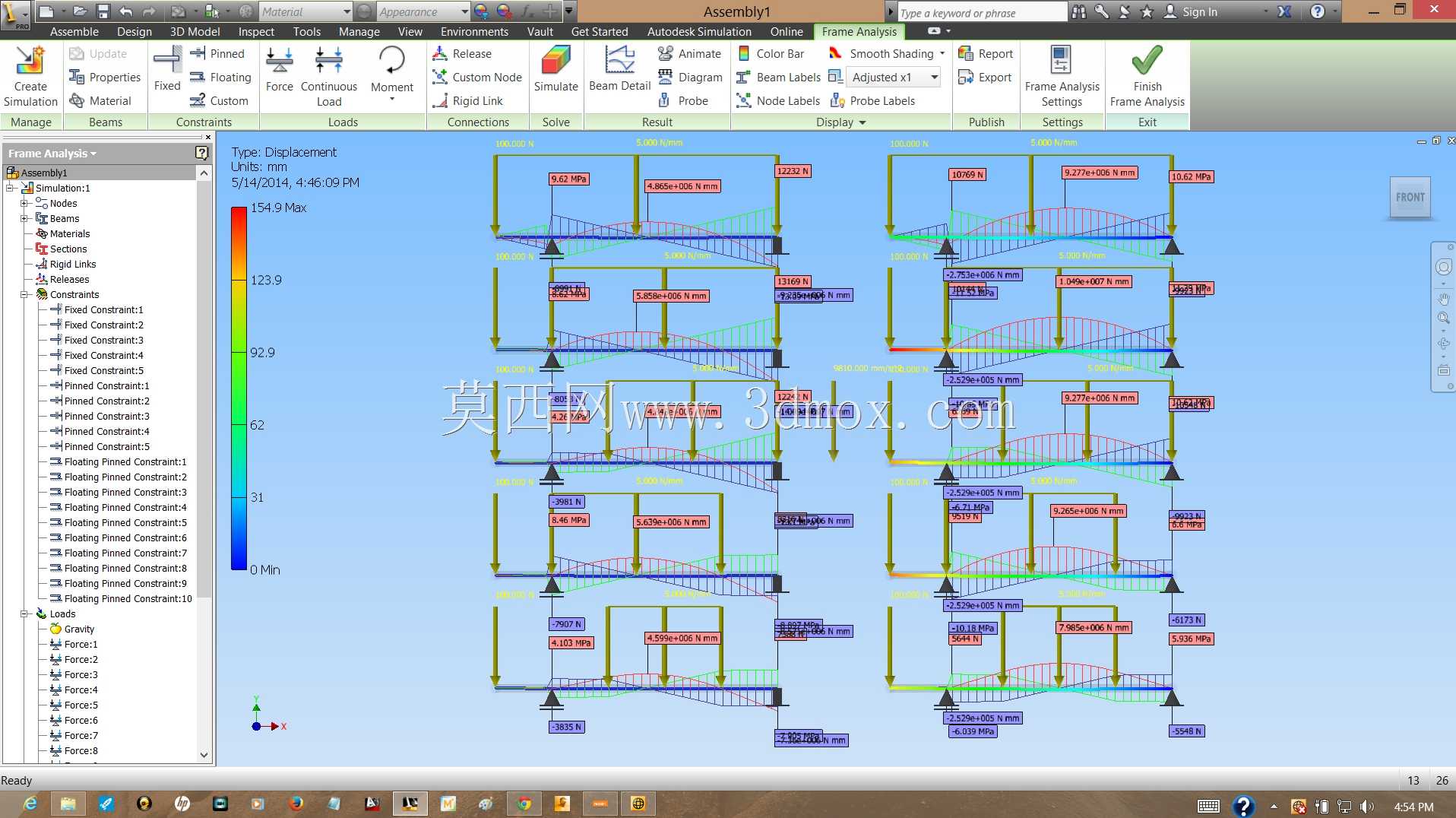

多组立体框架式力学传感承载结构

　　该结构主要面向力学性能测试、结构承载验证类场景使用，可作为多工况载荷模拟的试验载体，适配实验室结构力学验证、新型承载架构方案预研、传感点位布设验证等实际工程环节，能够同步完成多组平行框架的受力数据采集，对比不同排布形式下的结构形变、应力分布差异，为实际工程中的桁架类承载结构设计提供实测参考。从设计逻辑来看，整体采用对称式多组平行排布的框架构型，单组框架采用三角斜撑搭配水平承载梁的组合形式，斜撑角度经过受力优化，能够将垂直方向的载荷均匀分散至两侧竖向支撑柱，避免局部应力集中导致的结构失效；每组框架的关键受力节点均预留了传感元件安装位，可适配位移、应力、应变类传感元件的布设，无需额外做安装面二次加工，

　　能够直接匹配常规力学试验的测点布置需求。结构的安装边界预留了统一的底部固定接口，所有竖向支撑柱的底部端面共面，可直接通过螺栓固定在试验台的T型槽工位上，单组框架的横向跨度适配常规力学试验台的有效加载区间，多组并列排布时相邻框架的间距预留了传感元件走线、加载工装布设的操作空间，不会出现安装干涉问题。从功能特性来看，该结构可同时完成多组不同斜撑角度、不同梁截面参数的框架受力对比测试，无需反复拆装更换试验件，能够大幅提升多组对照试验的测试效率；框架的各连接节点采用可拆式连接设计，可根据测试需求更换不同规格的横梁、斜撑构件，快速调整单组框架的承载刚度，适配不同载荷量级的测试需求。结构的整体外形方正，无外伸的突兀构件，

　　在试验台安装时不会超出常规安全防护栏的围挡范围，加载过程中各构件的形变位移区间均处于常规位移传感器的有效量程内，无需额外加装量程扩展附件；竖向支撑柱的侧面预留了应变片粘贴的基准定位线，可保证不同组框架上的测点位置完全一致，降低对照试验的系统误差。在实际使用过程中，该结构可直接搭配静态应变仪、位移采集系统使用，完成均布载荷、集中载荷、偏载等多种工况下的结构响应测试，获取的形变、应力数据可直接用于校验有限元仿真模型的准确性，也可为工程中同类型的立体承载框架设计提供实测参数支撑，避免纯仿真设计带来的结构冗余或强度不足问题。
