带安装法兰的搅拌器支撑轴承座结构

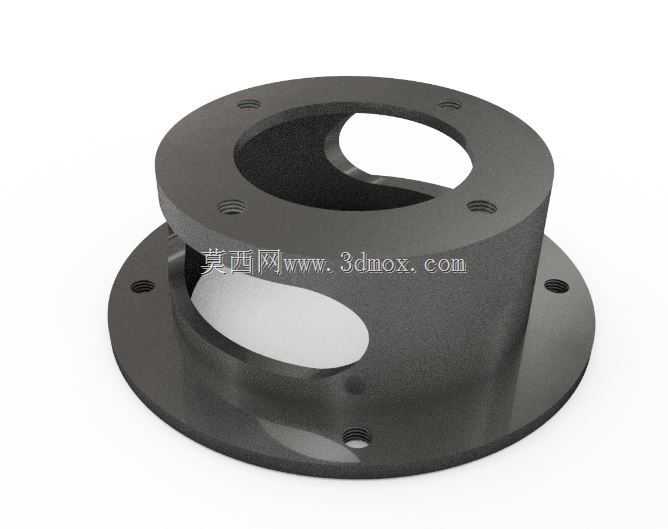

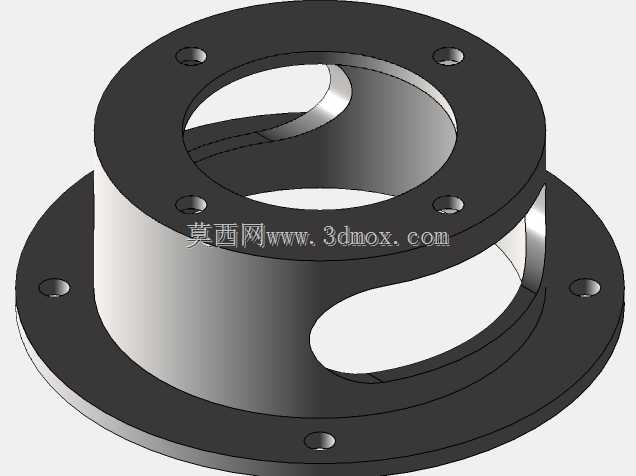

　　该支撑构件主要应用于中小型搅拌设备的传动端支撑场景，常见于化工配料、食品均质、水处理药剂混合等工况的搅拌轴系定位环节，核心作用是为搅拌轴的上端轴承提供稳定的安装基准，同时承担搅拌作业过程中产生的径向载荷与部分轴向窜动力，避免轴系运转时出现偏摆、震动超差的问题。从结构设计来看，整体采用上下双法兰的筒式构型，下部法兰直径更大，圆周均布安装通孔，用于和搅拌罐体顶部的安装基座贴合锁紧，安装时需保证法兰端面与罐体安装面的平面度公差控制在0.1mm以内，避免锁紧后筒体出现形变导致轴承孔同轴度超差；上部法兰直径略小，同样设置圆周均布的螺纹孔，用于固定轴承端盖或者传动连接构件，中间筒体部分开设两个对称的长圆形镂空窗口，

　　一方面是为了减轻整体构件的重量，降低安装位置的顶部载荷，另一方面也方便日常运维时观察内部轴承的运转状态、补充润滑脂，无需完全拆解端盖即可完成基础检查作业。设计过程中优先保证了上下法兰端面的平行度以及内孔的同轴度要求，内孔直径适配内径105mm的标准搅拌轴承，整体构件最大外径为155mm，安装时需预留至少20mm的周边操作空间，方便螺栓锁紧与后期维护。筒体的壁厚经过载荷校核，能够承受常规搅拌作业中轴系传递的径向冲击力，不会出现筒体形变导致的轴承卡滞问题，上下法兰的孔位均按照通用安装规范设计，可适配多数同规格搅拌罐体的顶部安装位，无需额外做孔位适配加工。这类支撑结构在选型时需要匹配对应搅拌轴的轴径、轴承型号，

　　同时要核算作业时的动载荷系数，确保法兰连接的螺栓强度满足载荷要求，镂空窗口的边缘做了倒角处理，避免运维操作时出现割手的问题，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体高度，减少了传动端的顶部占用空间，适合安装空间受限的搅拌设备改造或者全新设备的轴系支撑设计参考。
