日立ZX330挖掘机岩石型铲斗结构设计

　　在矿山开采、石方剥离、硬质地层基建施工场景中，普通土方铲斗往往面临斗体磨损快、斗齿易断裂、侧壁抗冲击不足的问题，这款适配日立ZX330机型的岩石型铲斗，正是针对这类高负荷作业工况做的定向结构优化。从实际作业逻辑出发，岩石分散土壤的作业区域往往混杂着粒径不均的碎石、风化岩块，作业过程中铲斗不仅要承担垂直方向的挖掘切入力，还要承受物料装载时的侧向挤压、卸料时的碰撞冲击，因此设计阶段首先对斗体的受力路径做了重新梳理：斗背部的加强筋沿挖掘力传导方向布置，从耳板安装位置一直延伸到斗唇区域，避免应力集中在焊缝位置造成早期开裂。

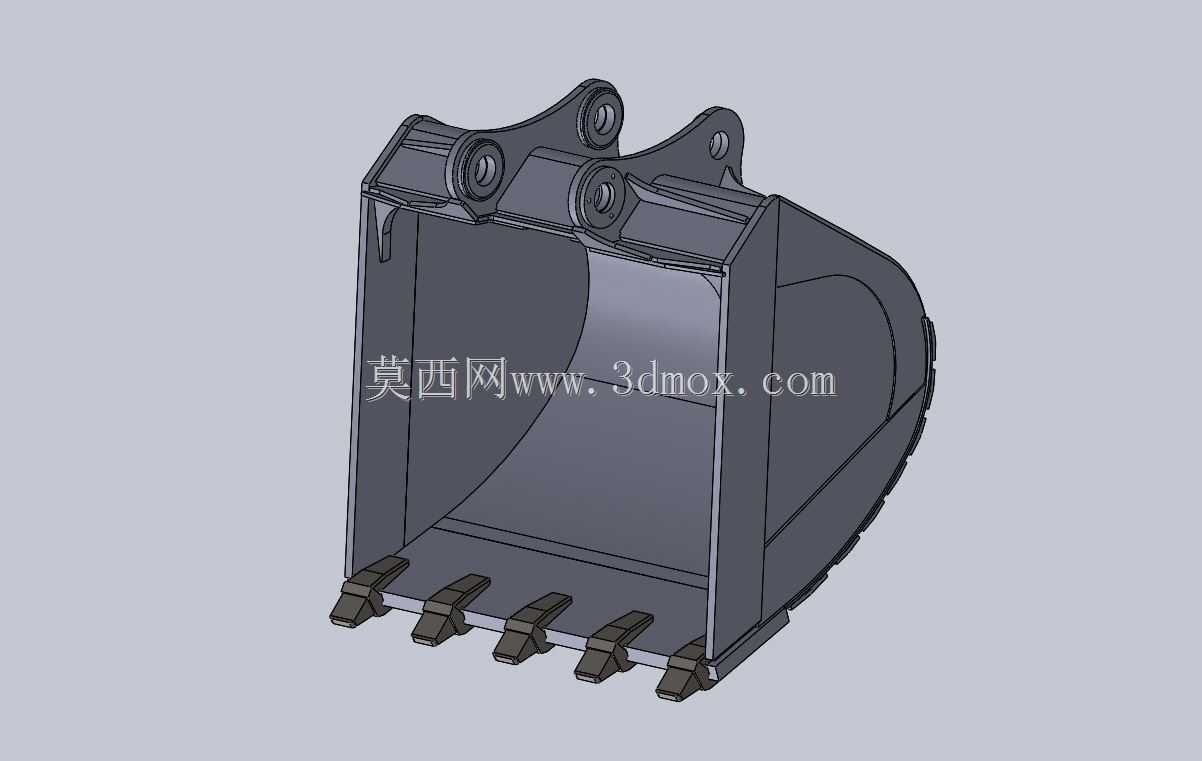

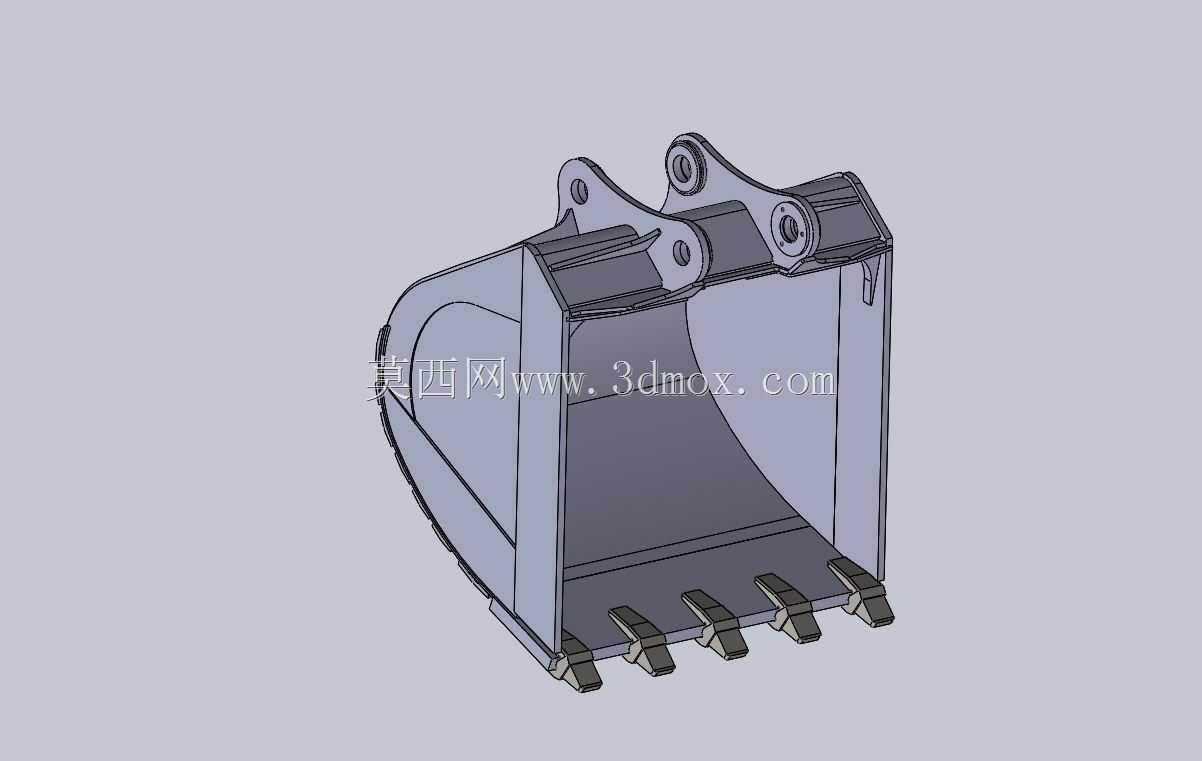

　　斗齿部分采用了五齿等距排布的结构，齿座与斗唇采用嵌入式焊接固定，相比普通贴板焊接的结构，齿座的抗冲击扭矩提升了40%以上，每个斗齿的伸出长度经过反复校核，既保证切入硬土层时的破碎能力，又避免齿长过大导致挖掘时斗齿受力弯矩过高出现折断。斗体的侧壁做了加厚处理，外侧额外焊接了耐磨护板，覆盖了物料摩擦最频繁的侧刃与斗底圆弧过渡区域，在实际作业中，这个区域的磨损速度是斗体其他部位的2-3倍，加厚护板可以在不整体增加斗体重量的前提下，大幅延长铲斗的使用寿命。

　　安装连接部分，铲斗的上耳板间距、销轴孔直径完全匹配日立ZX330挖掘机的斗杆连杆安装尺寸，安装时无需额外改装连杆结构，直接替换原有铲斗即可完成适配。耳板部位采用了双层板叠焊结构，销轴孔内预留了润滑油脂通道，作业过程中可以定期加注润滑脂，减少销轴与衬套的磨损，避免铰接部位出现旷量影响挖掘精度。斗体的容积设计兼顾了装载效率与作业稳定性，斗口宽度与斗深的比例经过优化，在挖掘密集碎石层时，不会因为斗容过大导致挖掘机提升负荷超标，也不会因为斗容过小降低单次循环的作业效率。

　　从结构建模的细节来看，斗底的圆弧曲率经过多轮作业仿真验证，物料在斗内的滑动阻力更小，卸料时黏附在斗内的残留物料更少，尤其是在湿度较大的碎石黏土混合工况下，流畅的圆弧内壁可以减少物料挂壁的情况，提升卸料速度。侧刃部分采用了向外延伸的切边设计，修整作业面时可以一次性刮平侧壁，不需要反复修整，提升边坡作业的效率。斗唇部位做了坡口处理，焊接斗齿座与侧刃时可以保证焊缝熔深足够，避免长期作业后焊缝出现开裂脱落的问题。

　　在实际选型适配时，需要注意这款铲斗的作业边界：它主要针对普氏硬度f≤6的岩石、风化岩层、碎石散土工况，不适合用于破碎坚硬花岗岩、爆破后大块尖锐岩石的直接挖掘，这类工况需要额外加装斗齿保护套或者选用更重型的矿用铲斗。安装时要核对销轴的配合间隙，保证两侧耳板的同轴度误差在允许范围内，避免安装后连杆运动出现卡滞。日常维护中，需要定期检查斗齿的磨损情况，当斗齿磨损量超过原长度的三分之一时及时更换，避免磨损到齿座造成更大的维修成本，同时定期检查各部位焊缝，尤其是耳板、加强筋与斗体连接的位置，发现裂纹及时补焊处理，保证作业安全。

　　从建模逻辑来看，整个铲斗的模型完全按照实际加工尺寸构建，每个焊接部位的焊脚尺寸、板材厚度都和实物保持一致，结构工程师在做属具适配、作业仿真时，可以直接调用模型进行干涉检查、受力分析，不需要重新测绘尺寸，能够大幅缩短前期设计验证的周期。对于挖掘机维修、属具生产的从业者来说，这个模型也可以作为加工下料、工装设计的参考依据，各个安装孔位的位置精度、外形轮廓尺寸都符合实际装配要求，不会出现建模尺寸与实物不符导致的加工误差。
