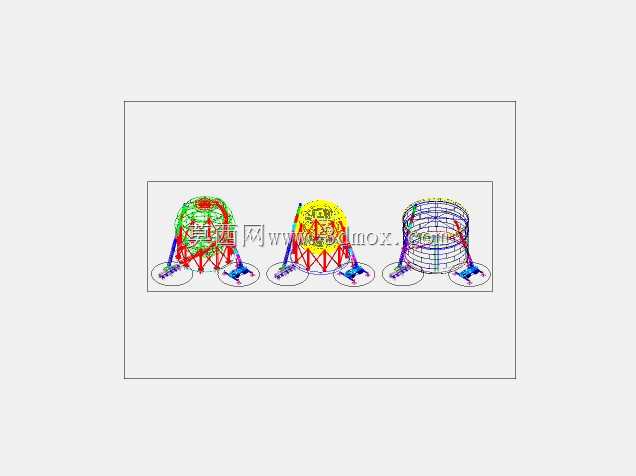

RDMP项目球罐施工配套三维结构设计

　　这套三维结构针对石化、能源储运领域的现场球罐组对施工场景搭建，核心服务于大型球形储罐安装阶段的胎架支撑、定位校准、作业面承载需求，解决传统现场施工中胎架重复利用率低、组对精度难控制、高空作业安全冗余不足的实际问题。从设计逻辑上，整套结构拆分了底部承载基座、周向可调支撑胎架、顶部作业防护平台三个独立模块，每个模块都预留了标准连接接口，可根据不同容积球罐的弧面曲率调整支撑点位的径向伸出长度，适配500-5000立方米常见规格球罐的现场组对作业，不需要针对单项目重新制作全套胎架，能大幅压缩现场施工的工装准备周期。底部承载基座采用H型钢焊接框架结构，单组基座的接地面积经过载荷核算，可承载单块球壳板吊装就位时的瞬时冲击载荷，

　　基座底部预留了地脚螺栓固定孔位，可适配硬化施工场地与预埋锚板两种现场安装条件，基座之间通过横向连系梁形成整体框架，避免单组支撑受侧向力发生偏移。周向支撑胎架采用格构式钢结构设计，每个支撑点都设置了可微调的顶推机构，顶推端配置了弧面贴合块，和球壳板的外曲面完全贴合，不会在球壳板表面产生集中压痕，支撑高度可通过丝杠结构进行0-300mm范围的无级调节，满足球壳板组对时的错边量、对口间隙调整需求，胎架侧面设置了爬梯与休息平台，作业人员可直接到达任意组对作业面，不需要额外搭设独立脚手架。顶部作业防护平台沿球罐上温带的外轮廓布置，平台护栏高度符合高空作业安全规范，平台踏板采用防滑花纹钢板，预留了焊接设备、气刨工具的管线固定卡槽，

　　避免施工过程中管线坠落。整套结构的安装边界充分考虑了现场吊装设备的作业半径，所有模块的拆分尺寸都满足常规25吨汽车吊的吊装载荷与作业范围，模块最大重量不超过8吨，不需要调用大吨位吊装设备即可完成工装的现场拼装与移位，支撑胎架的内侧净空预留了球罐内部附件安装、焊接作业的操作空间，不会和球罐本体的接管、人孔、爬梯等固定附件发生安装干涉。在结构受力校核上，所有承重构件的选型都按照1.5倍的额定施工载荷进行冗余设计，可承受六级风荷载下的侧向作用力，适配多数户外施工场地的环境条件，连接节点全部采用高强螺栓铰接形式，拆装过程不需要大量现场焊接作业，工装转场时可快速拆分转运，重复利用率相比传统一次性焊接胎架提升60%以上。
