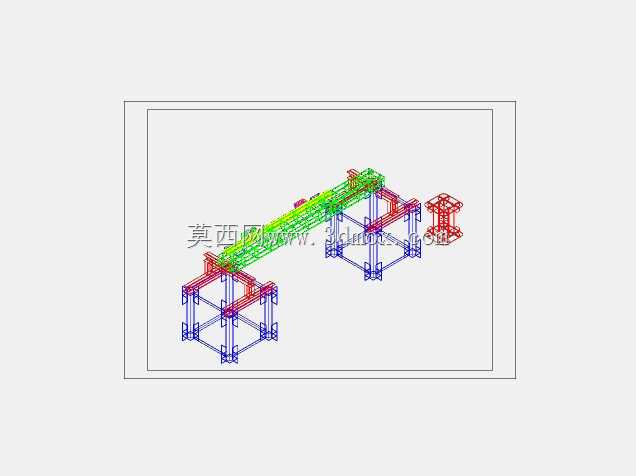

滚轴式输送接驳机架结构设计方案

　　这套滚轴式线体接驳结构，主要面向车间内不同高度输送段的物料转接场景，常见于电子组装线、小件仓储分拣线的工位衔接环节，用来解决两段平行或存在高度差的输送线之间的工件平稳过渡问题，避免工件在转接过程中出现卡滞、掉落、偏移的情况。从结构设计逻辑来看，整体采用模块化型材搭建思路，底部支撑框架选用标准工业铝型材拼接，立柱底部预留脚轮或脚杯安装位，可根据现场地面平整度调整整体水平度，单段支撑单元的横向跨距控制在合理范围，避免长距离滚轴段出现中部下挠的问题，滚轴排布间距根据常见输送工件的最小底面尺寸设定，保证小件输送时至少有三根滚轴同时接触工件底面，防止工件卡入滚轴间隙。设计过程中优先考虑了安装边界的适配性，整体机架的宽度方向预留了护板、

　　传感器支架的安装空间，侧边框架上预留的T型槽可直接加装导向条、挡停机构等附属配件，不需要额外在型材上钻孔加工，现场改造调整的灵活度较高。两段接驳段的衔接处做了错位滚轴排布设计，将高低差位置的滚轴间距缩小，消除两段线体之间的转接缝隙，即使是底面尺寸较小的塑料壳体、小型五金件也能平稳通过，不会出现端头卡料的问题。支撑立柱之间加装了横向加强型材，提升整体框架的抗扭刚度，避免线体长时间运行后出现框架晃动、滚轴轴线偏移的问题，滚轴两端采用标准轴承座安装，后期维护更换滚轴时不需要拆解整体框架，只需要拆卸对应位置的轴承座压块即可完成更换，降低运维的拆装工作量。整体结构的高度可通过立柱上的调节孔位进行适配，能够对接不同厂家、不同高度的标准输送线，

　　不需要单独定制转接段，在产线升级改造时可以直接复用，减少现场施工的非标加工量。滚轴的安装高度统一做了基准面校准，所有滚轴的上母线处于同一平面，保证工件输送过程中不会出现颠簸、偏移，对于表面平整度要求较高的工件，还可以在滚轴表面套设软性护套，避免输送过程中刮伤工件表面。侧边预留的安装位除了可以加装导向结构，还能根据工艺需求加装检测元件、扫码支架等配件，适配不同产线的工艺需求，不需要额外焊接支架破坏原有框架的防腐层。
