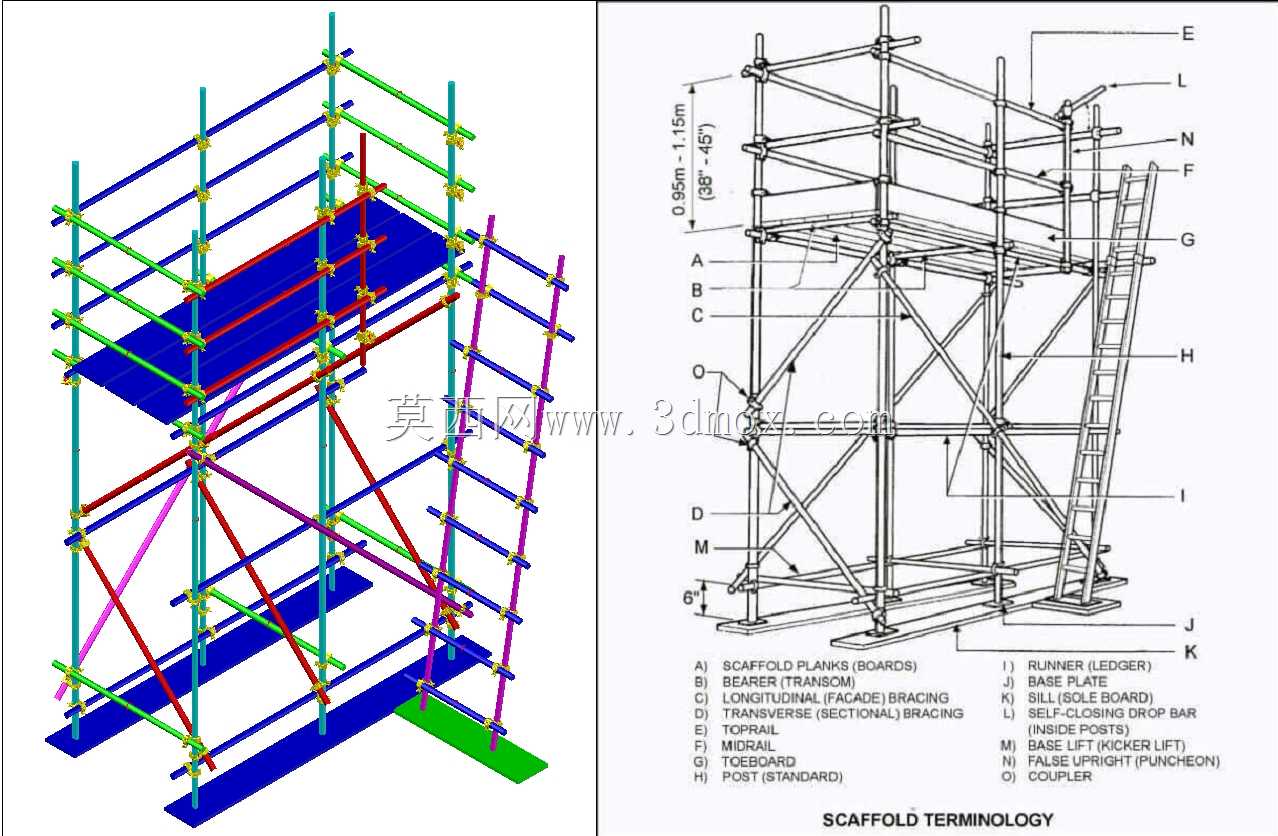

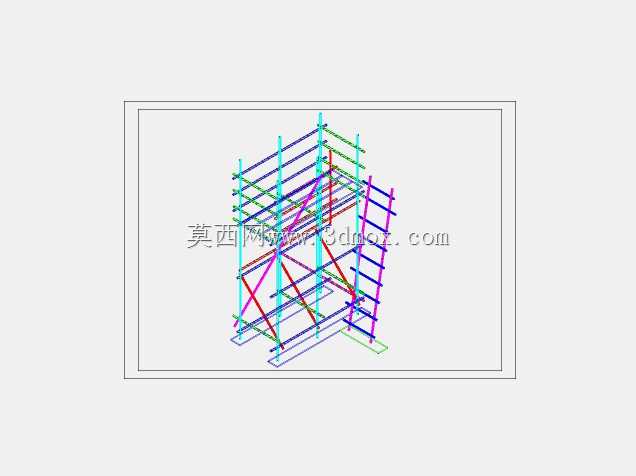

这套脚手架结构模型还原了建筑施工现场常用的落地式扣件钢管脚手架的完整排布逻辑,可直接为现场施工方案编制、架体受力验算、三维可视化交底提供精准的结构参考。从实际工程应用场景来看,这类架体主要服务于多层建筑外墙施工、外立面装修、局部结构临边作业防护,能够为施工人员提供稳定的高处作业站立平台,同时承担施工过程中临时堆载的物料重量,配合外侧防护构件形成完整的高处作业安全防护体系。模型完整还原了架体的核心组成构件:包含垂直布置的立杆作为主要竖向承重构件,纵向、横向水平杆形成水平传力框架,不同方向的斜向剪刀撑构成架体的抗侧力稳定体系,同时还原了作业层脚手板铺设、爬梯通道设置、临边挡脚构件、各层防护栏杆的排布位置,
甚至细化了扣件连接节点的位置逻辑,能够直观展现架体从底部垫板到顶部作业层的完整传力路径。设计思路上完全贴合施工现场的常规搭设逻辑,立杆纵距、横距以及步距的设置均符合常规施工荷载下的架体排布要求,底部设置通长垫板分散立杆对地面的压应力,避免局部沉降造成架体失稳;剪刀撑沿架体外侧连续布置,覆盖架体全高,通过扣件与相交的立杆、水平杆牢固连接,抵消架体承受的水平风荷载以及施工过程中的水平作用力;爬梯沿架体一侧分段设置,每段爬梯对应一个步距高度,配套设置扶手构件,保障施工人员上下通行的安全;作业层脚手板满铺于水平杆之上,两端与水平杆可靠固定,作业层外侧设置两道防护栏杆以及底部挡脚板,防止物料坠落、人员失足。从安装边界来看,
架体底部需坐落于平整夯实的硬化地面之上,垫板需准确放置在立杆底部定位点,架体搭设过程中需随搭设进度同步设置连墙构件,将架体与已施工完成的建筑结构进行刚性连接,控制架体的自由高度,避免架体出现整体倾覆风险;模型中展现的架体宽度满足两人并行操作以及临时堆放小型施工物料的空间需求,步距设置匹配施工人员站立操作的舒适高度,爬梯的踏步间距符合人工上下的步幅要求,各构件之间的连接节点位置预留了足够的扣件安装操作空间,不会出现构件干涉导致现场无法搭设的问题。不同于简化的示意模型,这套结构完整还原了不同颜色标识的杆件分工,能够帮助建模人员快速理解脚手架的受力逻辑,也可直接导入施工方案可视化文件中,用于对作业班组进行搭设前的技术交底,减少因搭设不规范造成的安全隐患。
