迷你型快装脚手架结构布置方案

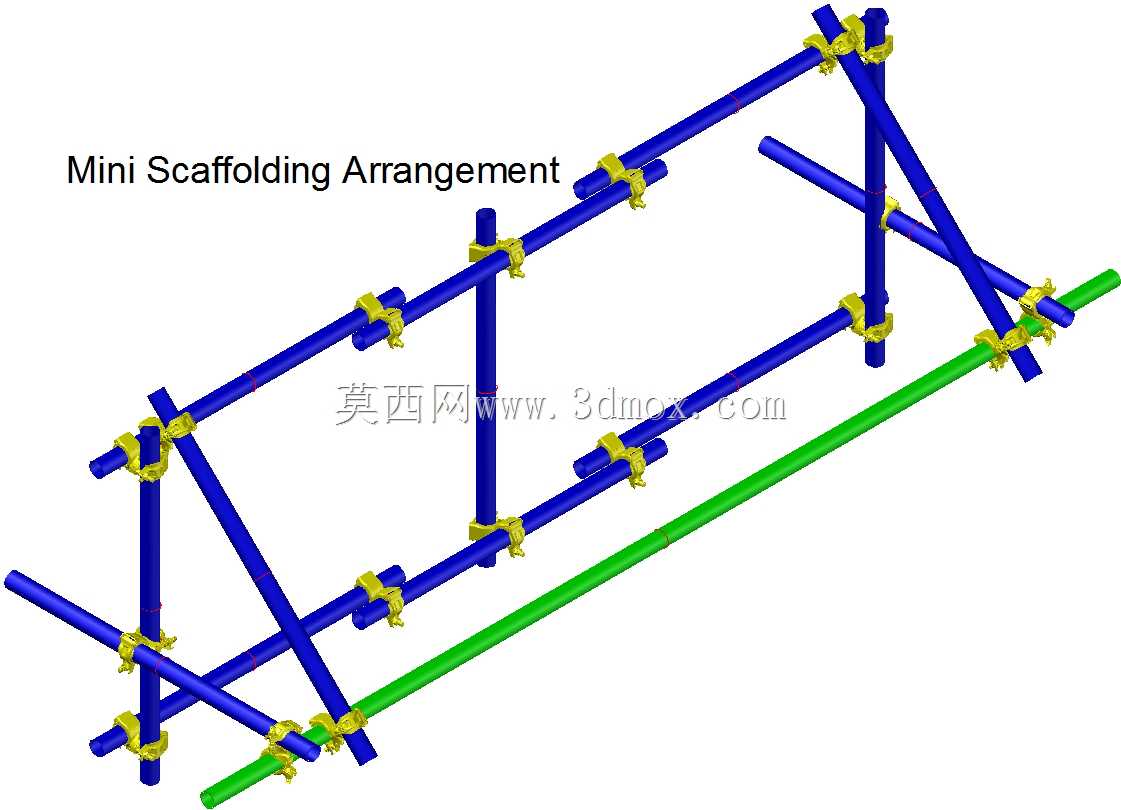

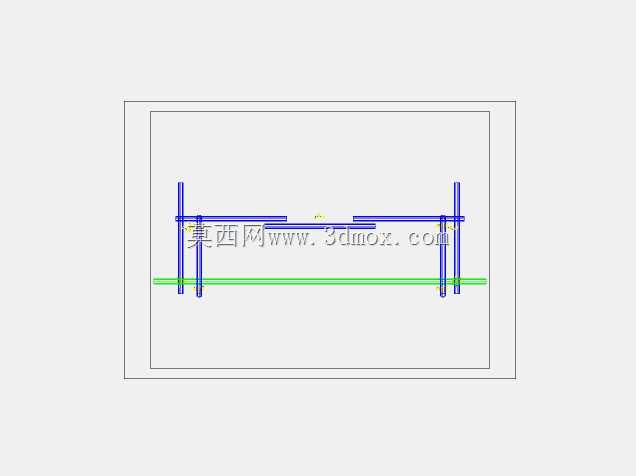

　　这套小型脚手架结构主要面向狭小空间内的临时高空作业场景，常见于室内管线检修、设备局部维保、狭窄通道旁的施工作业环节，区别于常规大尺寸工程脚手架，其整体占用空间小，可在宽度不足1.5米的狭长区域完成搭设，不会对周边通行空间造成过度占用。结构主体采用圆形杆件作为受力基材，蓝色杆件为主体承重框架，包含竖向立杆、纵向水平杆与横向斜撑，绿色杆件为底部通长扫地杆，所有杆件交叉位置均采用扣件式连接节点，黄色扣件同时承担杆件锁紧与荷载传递作用，节点设计兼顾装拆便捷性与连接可靠性，无需额外焊接工序，仅通过标准紧固件即可完成整架拼装。从结构受力逻辑来看，竖向立杆直接将上部作业荷载传递至地面，每根立杆底部均预留了垫板安装边界，可适配不同平整度的地面工况，

　　避免局部沉降引发架体失稳；纵向水平杆沿架体长度方向通长布置，为作业层提供支撑基础，同时将各独立立杆连接为整体受力单元；斜向支撑构件沿架体横向布置，形成稳定的三角形受力体系，抵消作业过程中产生的水平侧向力，防止架体出现侧向倾覆。设计过程中优先控制了架体的搭设边界，整体搭设高度适配3米以内的低空作业需求，架体宽度控制在0.8米范围内，可直接在设备间隙、走廊侧边等受限空间完成布设，杆件长度均采用标准化模数设计，单根杆件重量控制在单人可搬运范围内，无需借助起重设备即可完成全部搭设作业。连接节点的位置经过反复校核，所有扣件锁紧位置均避开了杆件的最大受力截面，同时预留了足够的扳手操作空间，现场作业人员无需特殊工具即可完成节点锁紧与拆卸。

　　扫地杆沿架体底部通长设置，距离地面高度控制在常规规范要求的范围内，可有效约束立杆底部的水平位移，提升架体整体的抗倾覆能力，作业层位置预留了踏板安装接口，可直接铺设标准防滑踏板，踏板与水平杆之间设置有防滑定位结构，避免作业过程中踏板出现滑移。整套结构没有多余的冗余构件，每根杆件都承担明确的受力作用，在满足临时作业承重要求的前提下，最大限度压缩了整体重量与搭设空间，适合作为维保班组的常备工装，在各类狭小作业场景中快速完成布设，为作业人员提供稳定的高空操作平台。
