路亚饵金属夹具注塑成型模具结构

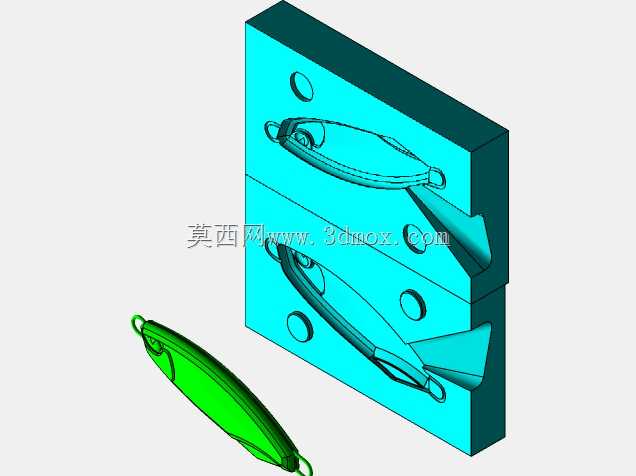

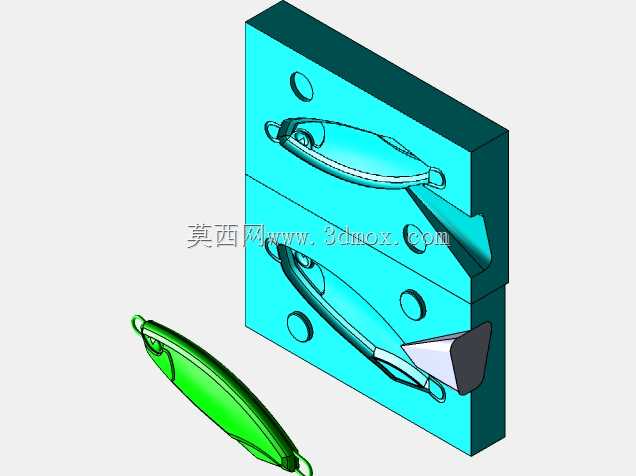

　　这套模具对应小型金属质感路亚假饵的注塑成型工序，在渔具生产的小零件注塑场景中应用广泛，主要用来批量成型带流线曲面的假饵本体，配套对应的夹具结构完成注塑过程中型腔的精准定位与合模锁紧，避免充模过程中出现披锋、缺胶或者型腔错位的问题。从结构设计来看，模具采用上下两板对合的分型结构，分型面完全贴合假饵的最大轮廓边界，顺着假饵的流线型曲面做顺滑过渡，没有突兀的折角，既可以保证开模时产品能顺利脱出，不会出现粘定模或者拉裂产品的问题，也能减少合模时的贴合间隙，降低飞边修整的后续工作量。型腔部分直接在模胚上加工成型，对应假饵的外形轮廓做了等距偏移的壁厚预留，进胶点设置在假饵尾部的非外观面位置，

　　充模时熔融的塑胶料可以顺着假饵的长条形流线腔体从尾部向头部逐步填充，避免在头部挂环位置出现困气、缺胶的缺陷，保证假饵表面的金属质感涂层附着基底平整光滑。模具上设置的多组圆形定位销孔，分布在型腔的四个对角位置，合模时销柱与销孔的配合间隙控制在0.02mm以内，完全可以承受注塑过程中的型腔内压力，不会出现上下模偏移导致的产品壁厚不均问题。这套模具的安装边界适配常规的小型立式注塑机工作台，模胚整体为方正的块体结构，不需要额外加装复杂的抽芯滑块结构，因为假饵的整体外形没有倒扣区域，开模后直接依靠顶针就可以将产品从型腔中顶出，生产效率较高，单模次可以同时成型两件产品，匹配小零件批量生产的节拍需求。在实际生产场景中，这套模具配套对应的温控系统，

　　可以根据塑胶原料的熔融特性调整模温，保证假饵成型后的尺寸一致性，成型后的产品只需要简单修剪进胶口，就可以进入后续的表面喷涂、挂环组装工序，不需要额外做大量的外形修整工作。设计过程中特意将夹具的锁紧受力点布置在模胚的外侧实体区域，避开型腔的薄壁位置，避免长期合模锁紧过程中模胚出现变形，延长模具的使用寿命，同时模胚上的冷却水道顺着型腔的轮廓走向布置，保证充模后产品可以均匀冷却，减少产品出现翘曲变形的概率，保证每批次生产的假饵外形尺寸统一，重心位置符合设计要求，入水后的泳姿稳定。
